Подъём магнит — HITACHI EX300-5

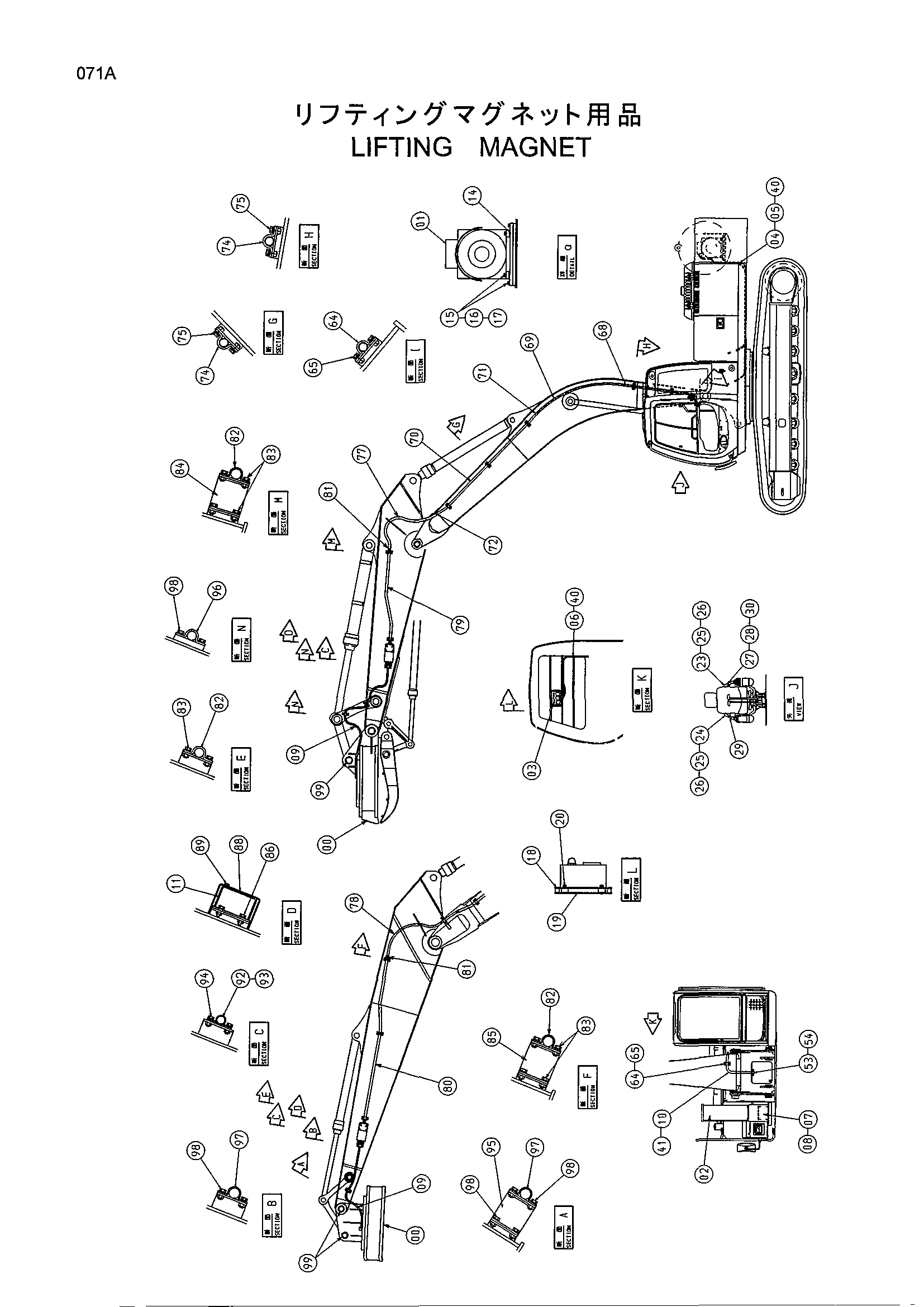

Заводская схема «Подъём магнит» для HITACHI EX300-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4239442 | Магнит подъём | 1 |
| 00 | 4459645 | Магнит подъём | 1 |
| 00 | 4425128 | Магнит подъём | 1 |
| 01-0 | 4422602 | Електрик-парт | 1 |
| 01-0 | 4405820 | Електрик-парт | 1 |
| 01 | 4463250 | Генератор | 1 |
| 01 | 4462954 | Генератор | 1 |
| 02 | 4463249 | Панель управление | 1 |
| 02 | 4462961 | Панель управление | 1 |
| 03 | 4463251 | Измеритель боад | 1 |
| 03 | 4461563 | Измеритель боад | 1 |
| 04 | 4463257 | Трос | 1 |
| 04 | 4459324 | Трос | 1 |
| 05 | 4463258 | Трос | 1 |
| 05 | 4459325 | Трос | 1 |
| 06 | 4463259 | Трос | 1 |
| 06 | 4459315 | Трос | 1 |
| 07 | 4463254 | Конденсатор | 1 |
| 08 | 4463261 | Трос | 1 |
| 09 | 4459296 | Трос кабтйре | 1 |
| 10 | 4422624 | Трос кабтйре | 1 |
| 10 | 4257019 | Трос кабтйре | 1 |
| 10 | 4453980 | Трос кабтйре | 1 |
| 10 | 4459666 | Трос кабтйре | 1 |
| 10 | 4430008 | Трос кабтйре | 1 |
| 11 | 4245297 | Разъём | 1 |
| 14 | 8076741 | Кронштейн | 1 |
| 14 | 8077241 | Кронштейн | 1 |
| 15 | J921450 | Болт | 8 |
| 16 | 4114404 | Шайба | 8 |
| 17 | A590914 | Пружинная шайба | 8 |
| 18 | 9729507 | Кронштейн | 2 |
| 19 | 4216885 | Пластина | 2 |
| 20 | J020625 | Болт с шайбой | 4 |
| 23 | 2044610 | Рукоятка | 1 |
| 24 | 2044611 | Рукоятка | 1 |
| 25 | 8054070 | Рычаг | 2 |
| 26 | 487081 | Резиновая втулка | 2 |
| 27 | 487086 | Выключатель пусхбут. | 1 |
| 28 | 9739211 | Кронштейн | 1 |
| 29 | 4298642 | Бобышка | 1 |
| 30 | 4300351 | Ленточный зажим | 2 |
| 40 | 4098827 | Защита шланга | 6 |
| 41 | 4072964 | Защита шланга | 1 |
| 53 | 4035463 | Хомут трубки | 1 |
| 54 | J011220 | Болт с шайбой | 2 |
| 64 | 4035463 | Хомут трубки | 2 |
| 65 | J011230 | Болт с шайбой | 4 |
| 68 | 4422098 | Трубка | 1 |
| 69 | 4422097 | Трубка | 1 |
| 70 | 4422099 | Трубка | 1 |
| 71 | 4422295 | Муфта | 2 |
| 72 | 4422294 | Втулка | 2 |
| 74 | 4422297 | Хомут трубки | 7 |
| 75 | J011220 | Болт с шайбой | 14 |
| 77 | 4078200 | Защитный кожух | 1 |
| 78 | 4184844 | Защитный кожух | 1 |
| 79 | 4422100 | Трубка | 1 |
| 80 | 4424946 | Трубка | 1 |
| 81 | 4422294 | Втулка | 2 |
| 82 | 4422297 | Хомут трубки | 3 |
| 83 | J011230 | Болт с шайбой | 8 |
| 84 | 9739314 | Кронштейн | 1 |
| 85 | 9729510 | Кронштейн | 1 |
| 86 | J011030 | Болт с шайбой | 2 |
| 88 | 9739326 | Крышка | 1 |
| 89 | J010820 | Болт с шайбой | 4 |
| 92 | 4080275 | Хомут трубки | 1 |
| 93 | 4422296 | Хомут трубки | 1 |
| 94 | J011030 | Болт с шайбой | 2 |
| 95 | 9729510 | Кронштейн | 1 |
| 96 | 4035463 | Хомут трубки | 3 |
| 97 | 4422297 | Хомут трубки | 2 |
| 98 | J011230 | Болт с шайбой | 6 |
| 99 | 4288572 | Уплотнительное кольцо | 4 |
| 99 | 4100180 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
