Пилотные гидролинии (2) — HITACHI EX300-5

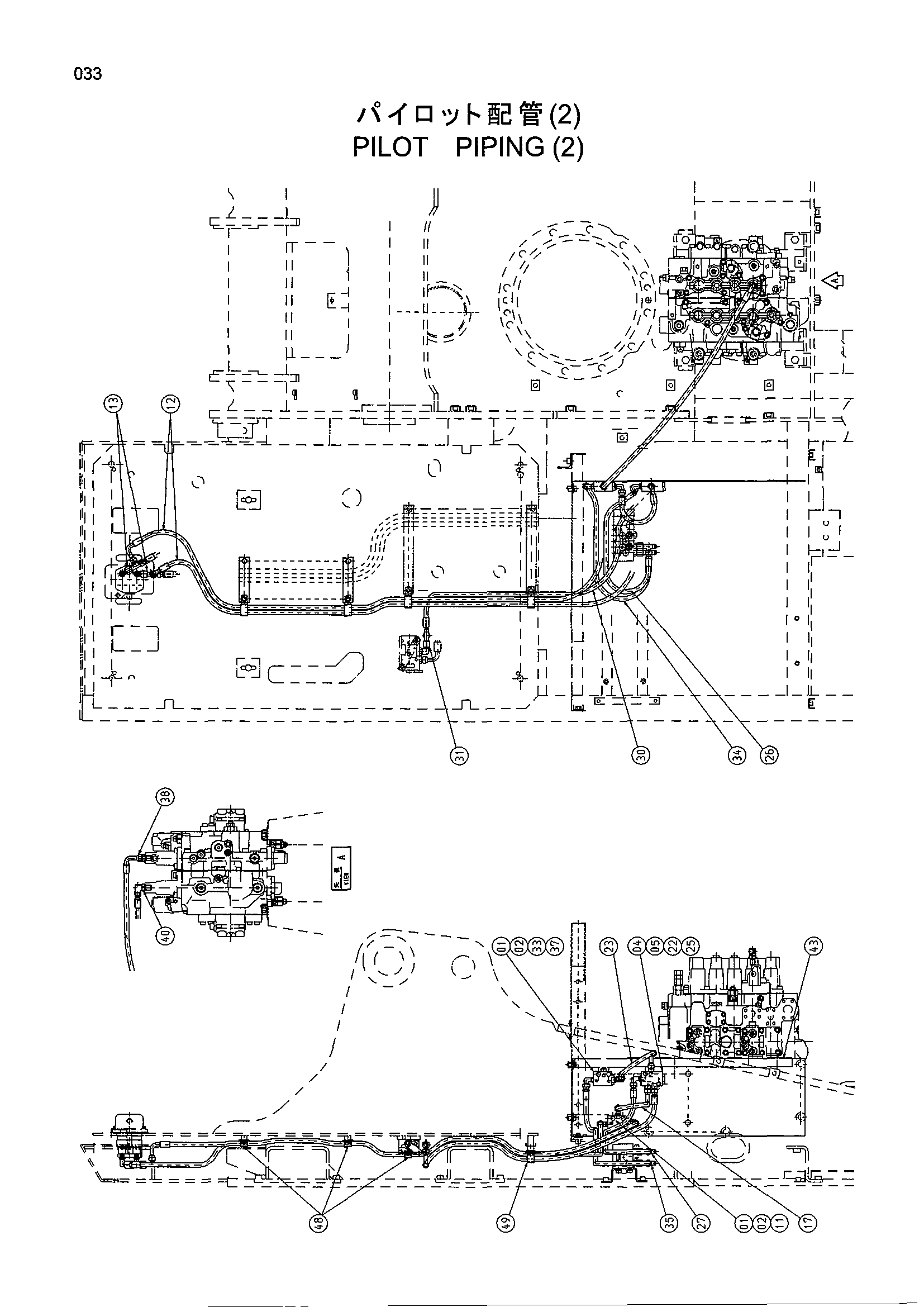

Заводская схема «Пилотные гидролинии (2)» для HITACHI EX300-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4203447 | Челночный клапан | 2 |
| 02 | J010855 | Болт с шайбой | 4 |
| 04 | 4203446 | Клапан | 1 |
| 05 | J010855 | Болт с шайбой | 2 |
| 11 | 4156434 | Угловой штуцер | 3 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4369442 | Шланг | 2 |
| 13 | 4246672 | Соединительный штуцер | 2 |
| 17 | 4376274 | Шланг | 1 |
| 22 | 4200467 | Адаптер | 3 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4376274 | Шланг | 1 |
| 25 | 4156434 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4379561 | Шланг | 1 |
| 27 | 4246672 | Соединительный штуцер | 1 |
| 30 | 4383990 | Шланг | 1 |
| 31 | 4246672 | Соединительный штуцер | 1 |
| 33 | 4156434 | Угловой штуцер | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4379561 | Шланг | 1 |
| 35 | 4246672 | Соединительный штуцер | 1 |
| 37 | 4200467 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4354365 | Шланг | 1 |
| 40 | 4208913 | Угловой штуцер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 8075080 | Крышка | 1 |
| 48 | 4190282 | Зажим | 3 |
| 49 | 4190264 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
