Пилотные гидролинии (1) — HITACHI EX300-5

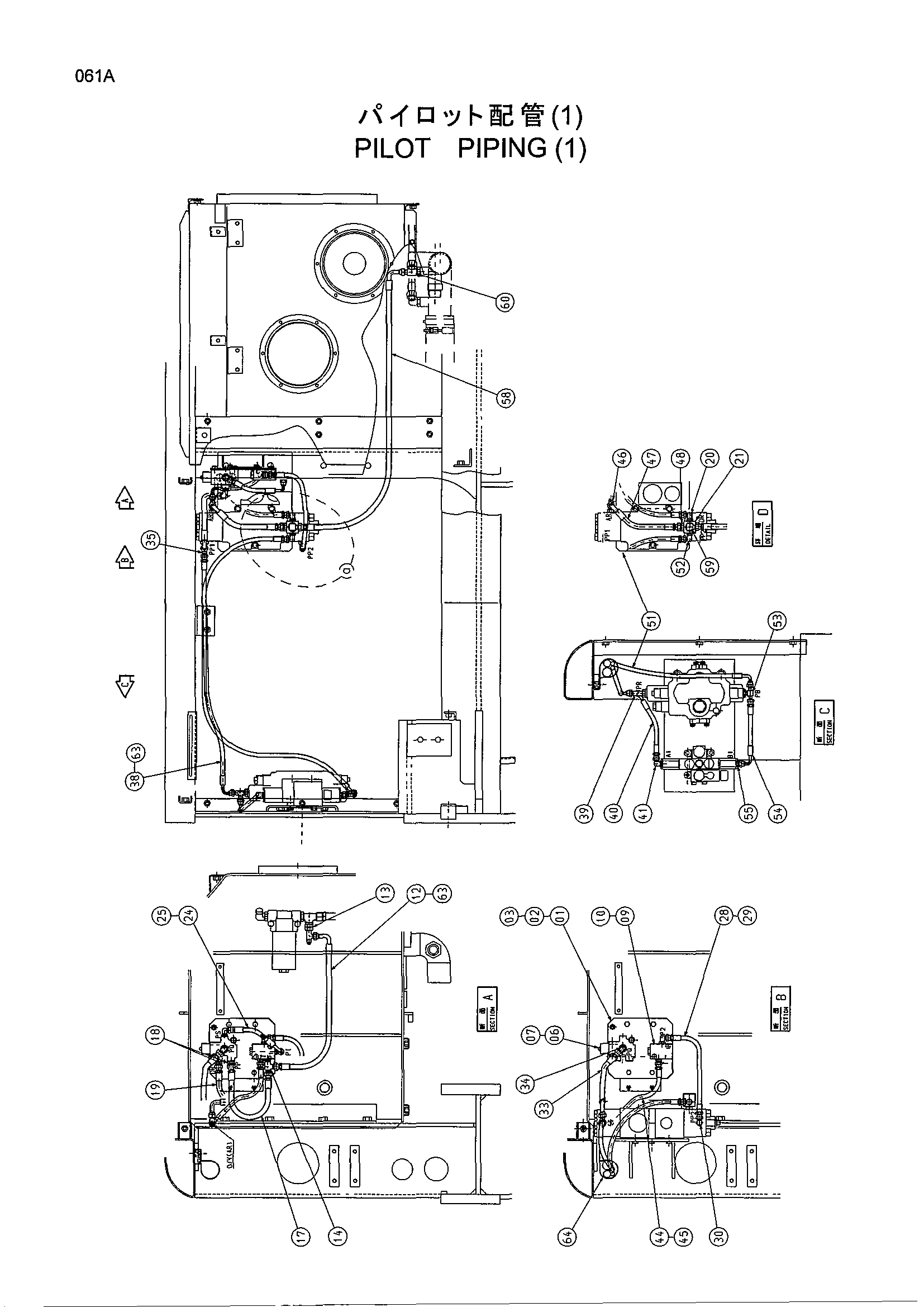

Заводская схема «Пилотные гидролинии (1)» для HITACHI EX300-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8076660 | Кронштейн | 1 |
| 02 | J020825 | Болт с шайбой | 2 |
| 03 | J020625 | Болт с шайбой | 2 |
| 06 | 4210647 | Электромагнитный клапан | 1 |
| 07 | J020870 | Болт с шайбой | 2 |
| 09 | 4203446 | Клапан | 1 |
| 10 | J020855 | Болт с шайбой | 2 |
| 12 | 4229858 | Шланг | 1 |
| 13 | 4242052 | Соединительный штуцер | 1 |
| 14 | 4207300 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4269832 | Шланг | 1 |
| 18 | 4200467 | Адаптер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4269832 | Шланг | 1 |
| 20 | 4156434 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4217268 | Адаптер | 1 |
| 24 | 4292420 | Шланг | 1 |
| 25 | 4154670 | Угловой штуцер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4248676 | Шланг | 1 |
| 29 | 4154670 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4200470 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4360795 | Шланг | 1 |
| 34 | 4156434 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4239713 | Тройник | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4383177 | Шланг | 1 |
| 39 | 4269617 | Тройник | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4334418 | Шланг | 1 |
| 41 | 4154670 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4257239 | Шланг | 1 |
| 45 | 4200465 | Адаптер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4239713 | Тройник | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4213402 | Шланг | 1 |
| 48 | 4200466 | Адаптер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4313255 | Шланг | 1 |
| 52 | 4154670 | Угловой штуцер | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4269618 | Тройник | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4217379 | Шланг | 1 |
| 55 | 4200465 | Адаптер | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4328990 | Шланг | 1 |
| 59 | 4200471 | Угловой штуцер | 1 |
| 59A | 4506418 | Уплотнительное кольцо | 1 |
| 60 | 4296066 | Тройник | 1 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 63 | 4327293 | Защитный кожух | 10 |
| 64 | 4193816 | Зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
