Пилотные гидролинии (2) — HITACHI EX300-5

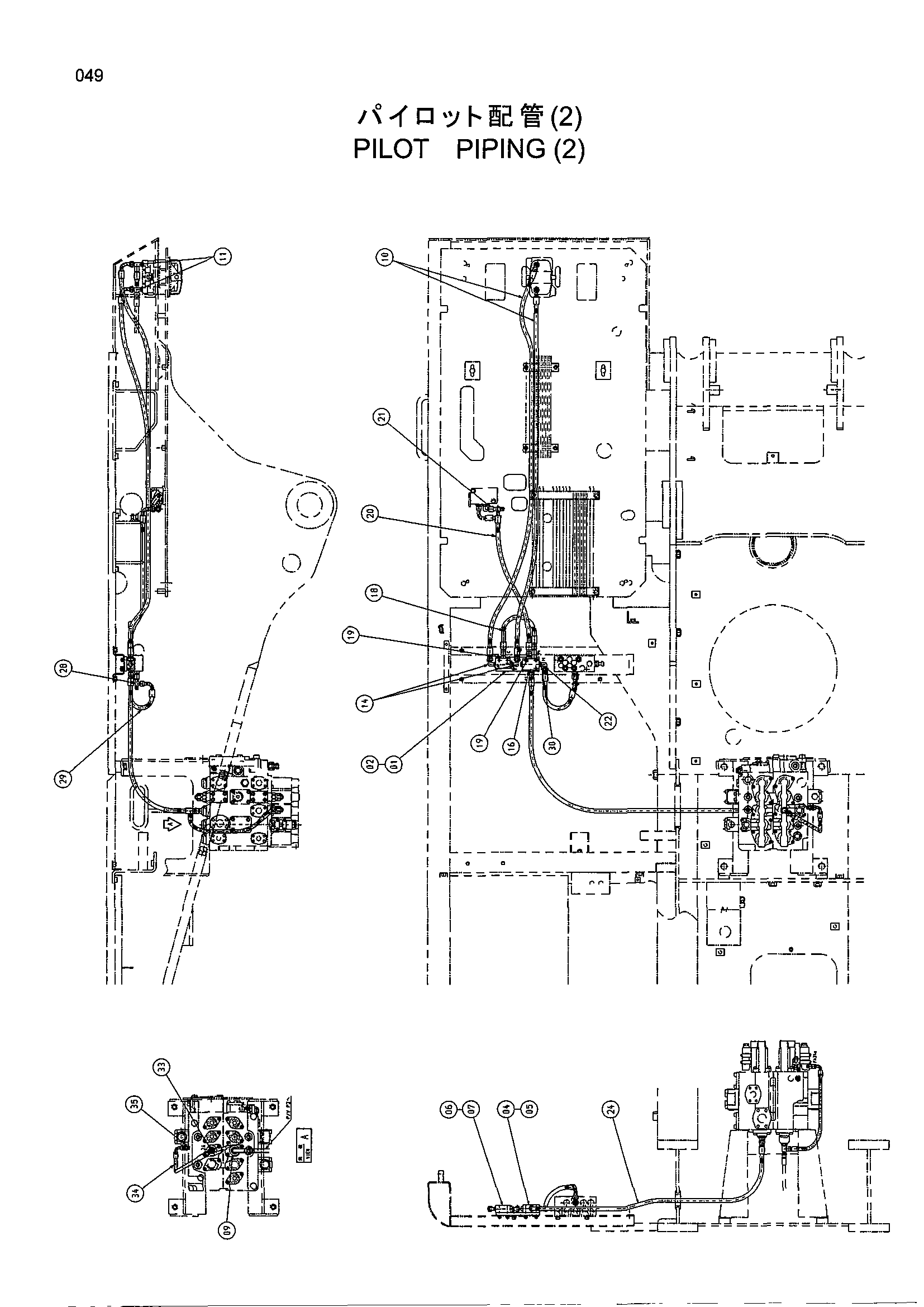

Заводская схема «Пилотные гидролинии (2)» для HITACHI EX300-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4411686 | Седло винта | 1 |
| 02 | J021025 | Болт с шайбой | 2 |
| 04 | 4203446 | Клапан | 1 |
| 05 | J020850 | Болт с шайбой | 2 |
| 06 | J020845 | Болт с шайбой | 2 |
| 07 | 4203447 | Челночный клапан | 1 |
| 09 | 4415370 | Крышка | 1 |
| 10 | 4370530 | Шланг | 2 |
| 11 | 4207300 | Тройник | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4156434 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4200467 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4269832 | Шланг | 1 |
| 19 | 4200467 | Адаптер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4246324 | Шланг | 1 |
| 21 | 4246672 | Соединительный штуцер | 1 |
| 22 | 4272368 | Адаптер | 1 |
| 24 | 4270440 | Шланг | 1 |
| 28 | 4246672 | Соединительный штуцер | 1 |
| 29 | 4313338 | Шланг | 1 |
| 30 | 4156434 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4208909 | Тройник | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4350836 | Шланг | 1 |
| 35 | 4200465 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
