Шланг защита от разрыва клапан трубопроводы (стрела): 1 <выбор> — HITACHI EX300-5

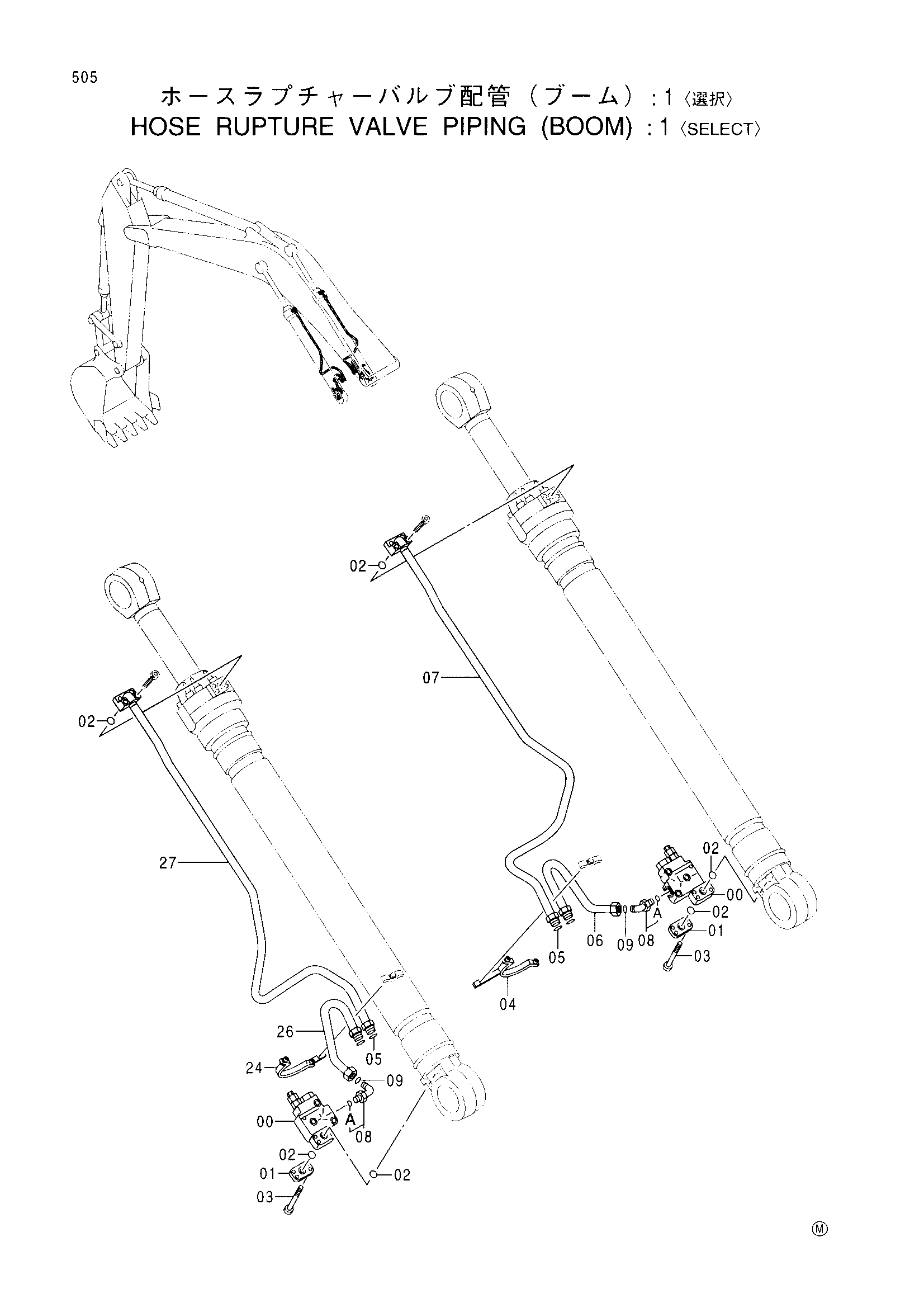

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 1 <выбор>» для HITACHI EX300-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4398513 | Удерживающий клапан | 2 |
| 01 | 3039864 | Крышка | 2 |
| 02 | A811035 | Уплотнительное кольцо | 6 |
| 03 | 4086072 | Болт с внутренним шестигранником | 8 |
| 04 | 8071035 | Хомут | 1 |
| 05 | 4187328 | Уплотнительное кольцо | 4 |
| 06 | 8071038 | Трубка | 1 |
| 07 | 8071060 | Трубка | 1 |
| 08 | 4222074 | Угловой штуцер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4187329 | Уплотнительное кольцо | 2 |
| 24 | 8071036 | Хомут | 1 |
| 26 | 8071037 | Трубка | 1 |
| 27 | 8071059 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
