Пилотный трубопроводы (1) — HITACHI EX300-5

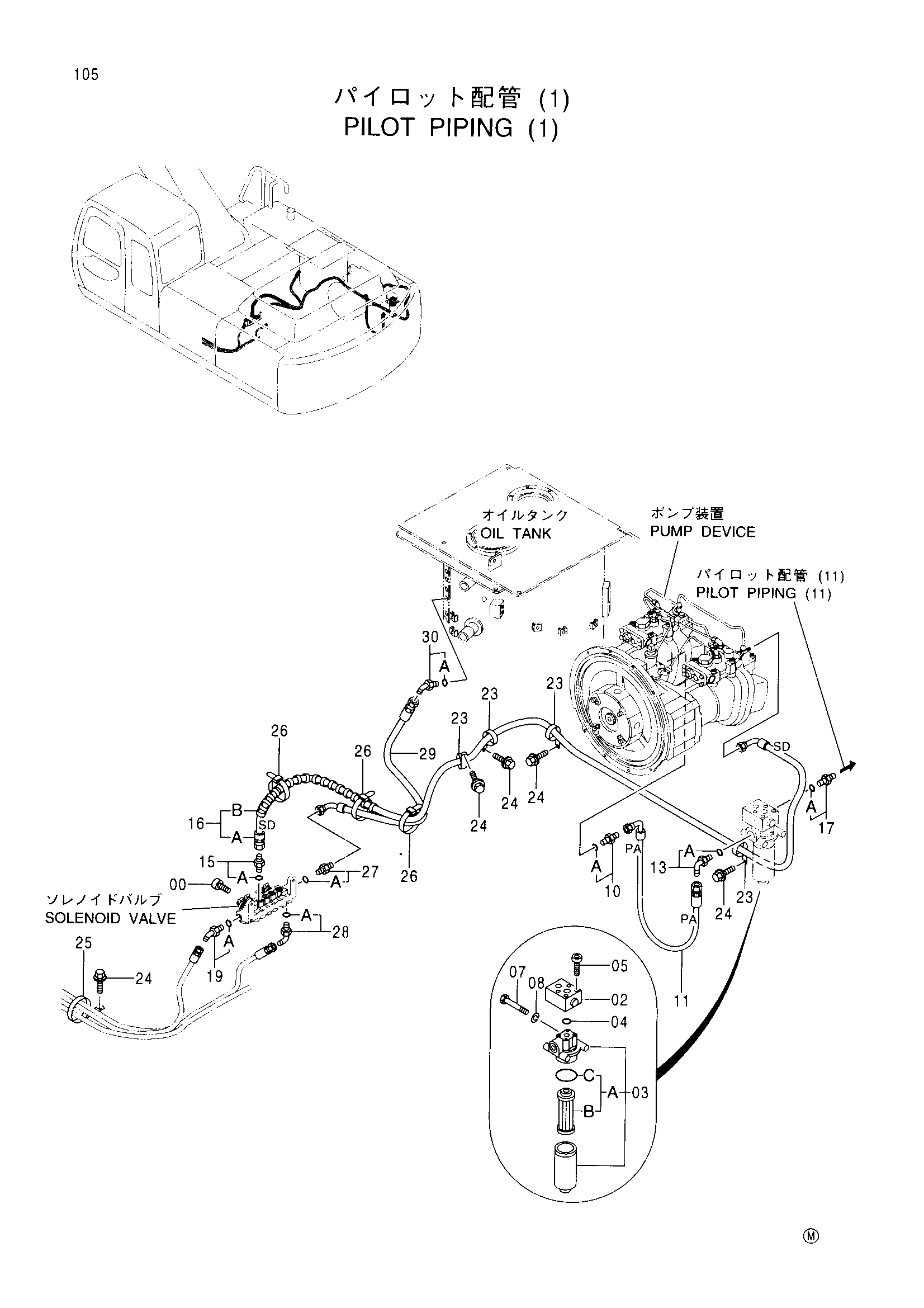

Заводская схема «Пилотный трубопроводы (1)» для HITACHI EX300-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781035 | Болт с внутренним шестигранником | 2 |
| 02 | 4351142 | Предохранительный клапан | 1 |
| 03 | 4330227 | Масляный фильтр | 1 |
| 03A | 4370435 | Фильтрующий элемент | 1 |
| 03B | 4191301 | Фильтрующий элемент | 1 |
| 03C | A811060 | Уплотнительное кольцо | 1 |
| 04 | 4506416 | Уплотнительное кольцо | 1 |
| 05 | J780865 | Болт с внутренним шестигранником | 4 |
| 07 | J901004 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 10 | 4221290 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4263040 | Шланг (PA) | 1 |
| 13 | 4154672 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4200465 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 9164145 | Шланг в сборе | 1 |
| 16A | 4390087 | Шланг (SD) | 1 |
| 16B | 4327293 | Защитный кожух | 1 |
| 17 | 4200469 | Адаптер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4190244 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4190264 | Зажим | 4 |
| 24 | J011020 | Болт с шайбой | 5 |
| 25 | 4193848 | Зажим | 1 |
| 26 | 4055312 | Ленточный зажим | 3 |
| 27 | 4221290 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4236729 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4405562 | Шланг | 1 |
| 30 | 4219345 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
