Пилотный трубопроводы (поток производительность селектор) — HITACHI EX300-5

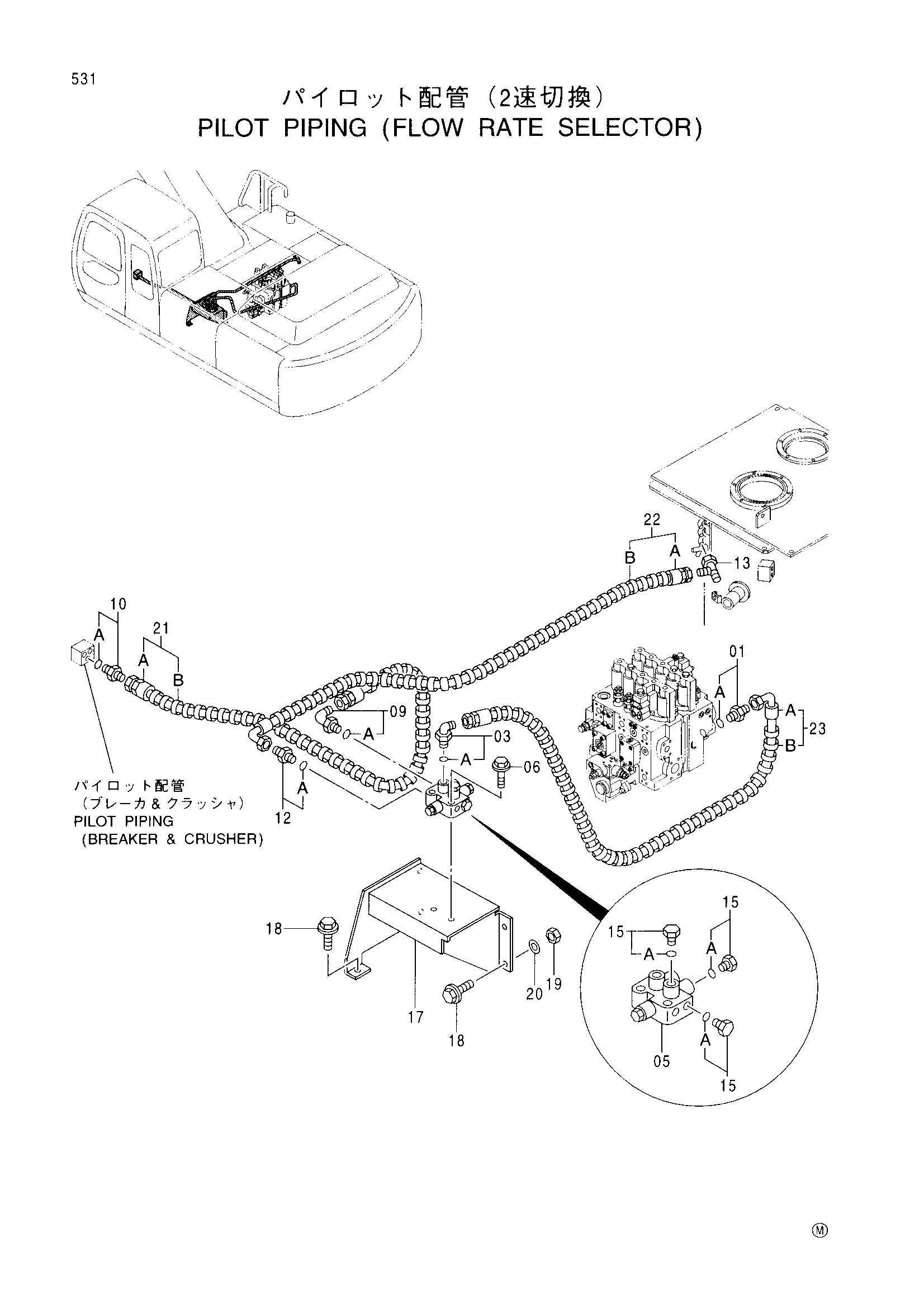

Заводская схема «Пилотный трубопроводы (поток производительность селектор)» для HITACHI EX300-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200467 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4156434 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4351669 | Электромагнитный клапан | 1 |
| 06 | J011065 | Болт с шайбой | 2 |
| 09 | 4156434 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4200467 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4200467 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4246672 | Соединительный штуцер | 1 |
| 15 | 4093624 | Пробка | 3 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 7034784 | Кронштейн | 1 |
| 18 | J031030 | Болт с шайбой | 5 |
| 19 | J950010 | Гайка | 2 |
| 20 | J217083 | Шайба | 2 |
| 21 | 9173130 | Шланг в сборе | 1 |
| 21A | 4406236 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 5 |
| 22 | 9173131 | Шланг в сборе | 1 |
| 22A | 4406237 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 4 |
| 23 | 9173132 | Шланг в сборе | 1 |
| 23A | 4406238 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
