Бортовой редуктор — HITACHI EX300-3HHE

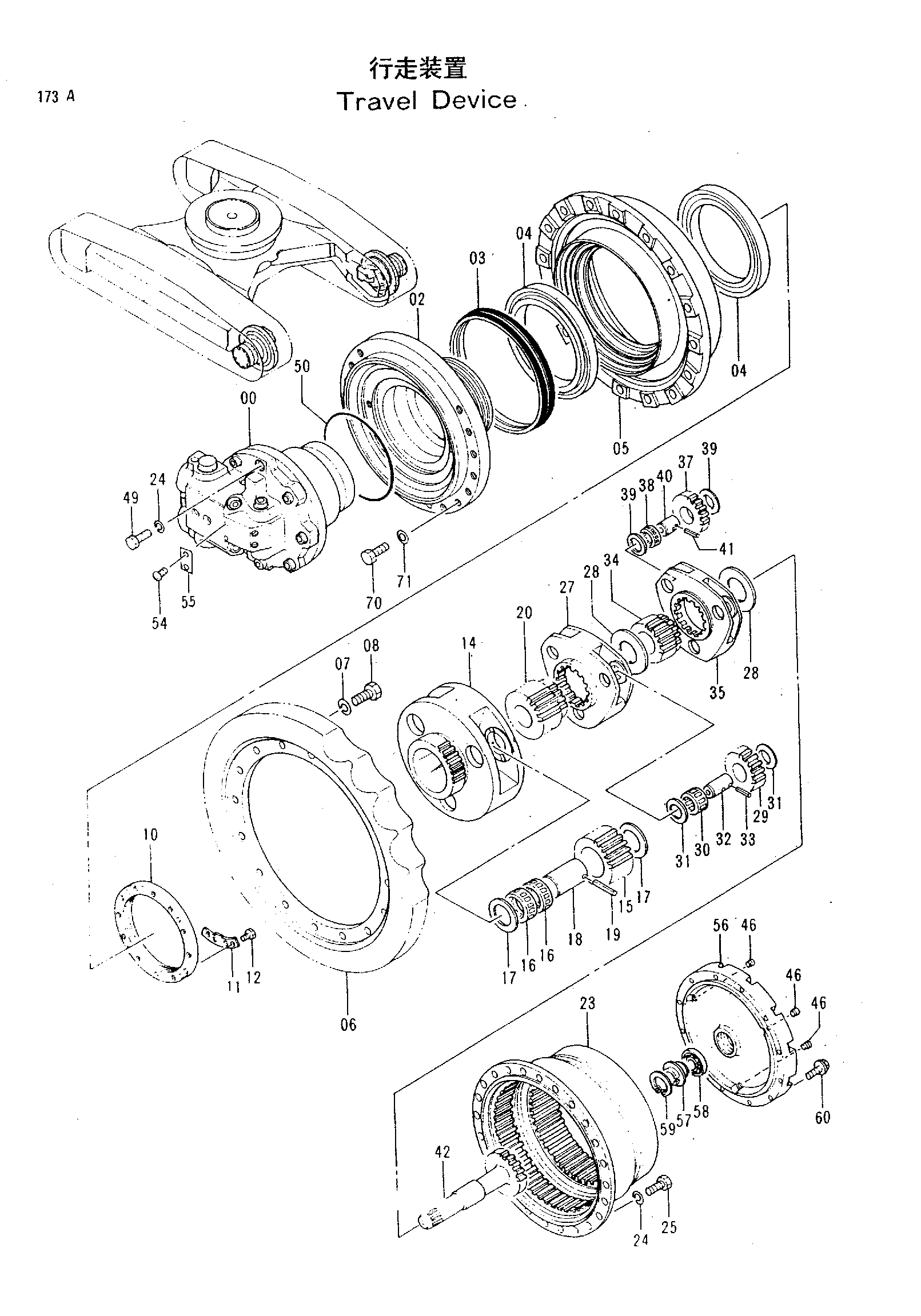

Заводская схема «Бортовой редуктор» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00-60	9121933H	Бортовой редуктор в сборе	2
00	9121916H	Гидромотор	1
02	1010465H	Корпус	1
03	4066695H	Комплект уплотнений	1
04	4192975H	Роликовый подшипник	2
05	1010466H	Барабан	1
06	1010467H	Звёздочка	1
07	A590920H	Пружинная шайба	16
08	J932060H	Болт	16
10	3036256H	Гайка	1
11	4192974H	Стопорная пластина	1
12	J901225H	Болт	2
14	1010468H	Водило	1
15	3036257H	Планетарная шестерня	3
16	4192976H	Игольчатый подшипник	6
17	4219595H	Упорная пластина	6
18	4192978H	Палец	3
19	4192021H	Пружинный штифт	3
20	3036258H	Солнечная шестерня	1
23	1010473H	Коронная шестерня	1
24	A590916H	Пружинная шайба	26
25	J931645H	Болт	24
27	1010475H	Водило	1
28	4192979H	Проставка	2
29	3036264H	Планетарная шестерня	3
30	4190117H	Игольчатый подшипник	3
31	4192982H	Упорная пластина	6
32	4144558H	Палец	3
33	4144525H	Пружинный штифт	3
34	3036266H	Солнечная шестерня	1
35	1010474H	Водило	1
37	3036265H	Планетарная шестерня	3
38	4108021H	Игольчатый подшипник	3
39	4192983H	Упорная пластина	6
40	4192977H	Палец	3
41	4192020H	Пружинный штифт	3
42	2023188H	Вал проп.	1
46	4245797H	Пробка	3
49	J931685H	Болт	2
50	4193063H	Уплотнительное кольцо	1
54	M492564H	Приводной винт	2
55	3053559H	Информационная табличка	1
56	2031912H	Крышка	1
57	4277474H	Стопорный палец	1
58	4278168H	Шариковый подшипник	1
59	930451H	Стопорное кольцо	1
60	J011230H	Болт с шайбой	12
70	4272306H	Болт	34
71	4018545H	Шайба	34

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
