Указатель панель — HITACHI EX300-3HHE

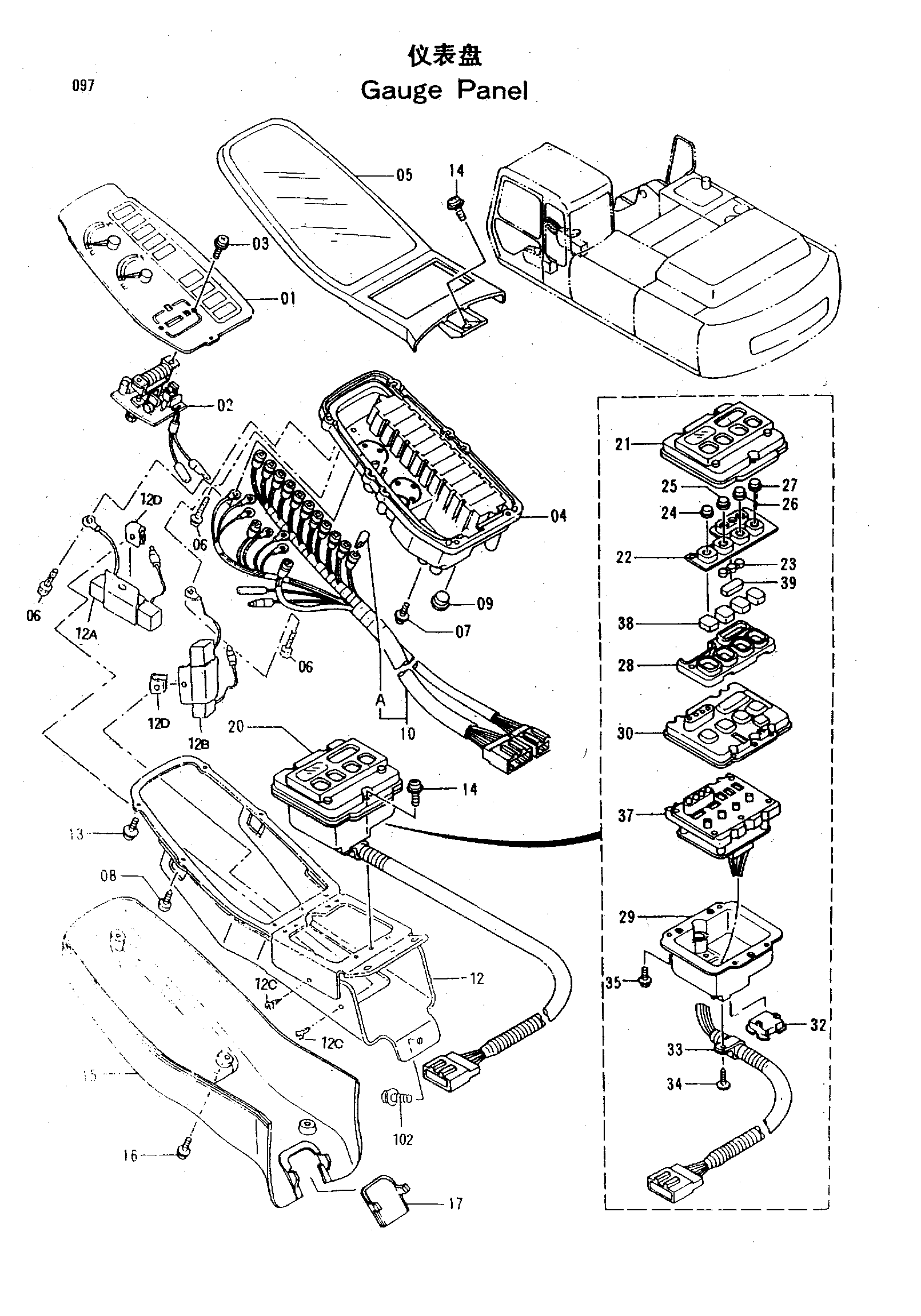

Заводская схема «Указатель панель» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-39 | 4365991H | Панель указатель в сборе | 1 |
| 01 | 4323940H | Измеритель | 1 |
| 02 | 4323939H | Измеритель | 1 |
| 03 | 4323980H | Винт | 2 |
| 04 | 4323720H | Корпус в сборе | 1 |
| 05 | 4297131H | Корпус в сборе | 1 |
| 06 | 4297130H | Винт | 6 |
| 07 | 4335441H | Винт | 3 |
| 08 | 4297128H | Винт | 2 |
| 09 | 4297127H | Колпачок | 1 |
| 10 | 4297126H | Жгут проводов | 1 |
| 10A | 4297110H | Фонарь | 14 |
| 12 | 4297123H | Кронштейн | 1 |
| 12A | 4360152H | Резистор | 1 |
| 12B | 4360157H | Резистор | 1 |
| 12C | 4361621H | Самонарезающий винт | 2 |
| 12D | 4297122H | Гайка | 2 |
| 13 | 4297122H | Винт | 4 |
| 14 | 4297102H | Винт | 4 |
| 15 | 4297120H | Крышка | 1 |
| 16 | 4297119H | Винт | 6 |
| 17 | 4297118H | Колпачок | 1 |
| 20 | 4297124H | Выключатель в сборе | 1 |
| 21 | 4298927H | Корпус | 1 |
| 22 | 4298926H | Выключатель резиновый | 1 |
| 23 | 4298925H | Панель | 1 |
| 24 | 4298924H | Панель | 1 |
| 25 | 4298923H | Панель | 1 |
| 26 | 4325309H | Панель | 1 |
| 27 | 4298921H | Панель | 1 |
| 28 | 4298920H | Корпус | 1 |
| 29 | 4298919H | Корпус | 1 |
| 30 | 4298918H | Выключатель резиновый | 1 |
| 32 | 4297105H | Колпачок | 1 |
| 33 | 4298915H | Хомут | 1 |
| 34 | 4298914H | Винт | 1 |
| 35 | 4298913H | Винт | 4 |
| 37 | 4301729H | Плата в сборе | 1 |
| 38 | 4311599H | Проставка | 4 |
| 39 | 4311598H | Проставка | 1 |
| 102 | J020816H | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
