Управление двигателем гидромотор — HITACHI EX300-3HHE

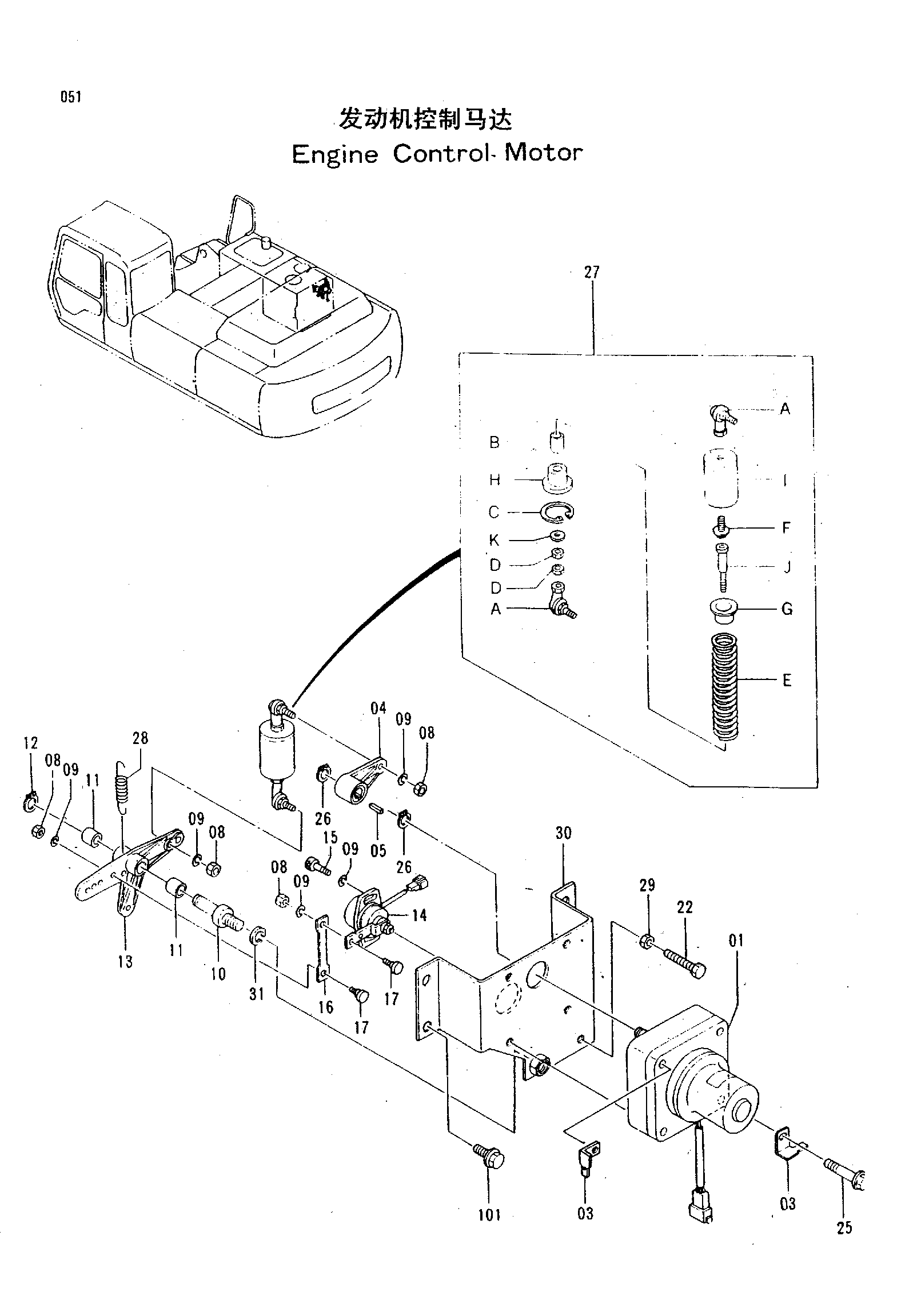

Заводская схема «Управление двигателем гидромотор» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-31 | 9095590H | Гидромотор в сборе | 1 |
| 01 | 4257163H | Гидромотор ступень | 1 |
| 03 | 4257159H | Кронштейн | 2 |
| 04 | 3051015H | Рычаг | 1 |
| 05 | 94-2204H | Шпонка | 1 |
| 08 | M500605H | Гайка | 4 |
| 09 | A590906H | Пружинная шайба | 6 |
| 10 | 4257162H | Палец | 1 |
| 11 | 4260781H | Втулка | 2 |
| 12 | 991337H | Стопорное кольцо | 1 |
| 13 | 2030310H | Рычаг | 1 |
| 14 | 4257164H | Датчик угла | 1 |
| 15 | M340616H | Болт с внутренним шестигранником | 2 |
| 16 | 4254025H | Тяга | 1 |
| 17 | 4254023H | Палец | 2 |
| 22 | 4257161H | Болт | 1 |
| 25 | J011060H | Болт с шайбой | 4 |
| 26 | 991336H | Стопорное кольцо | 2 |
| 27 | 9095828H | Пружина в сборе | 1 |
| 27A | 4056017H | Шарнир | 2 |
| 27B | 4261314H | Втулка | 1 |
| 27C | 4064463H | Стопорное кольцо | 1 |
| 27D | M500605H | Гайка | 2 |
| 27E | 4258876H | Пружина | 1 |
| 27F | J010614H | Болт с шайбой | 1 |
| 27G | 4266428H | Седло пружины | 1 |
| 27H | 4278445H | Седло пружины | 1 |
| 27I | 9737377H | Кольцо | 1 |
| 27J | 4278473H | Шток | 1 |
| 27K | 4278446H | Проставка | 1 |
| 28 | 4271909H | Пружина | 1 |
| 29 | M500807H | Гайка | 1 |
| 30 | 7024514H | Кронштейн | 1 |
| 31 | A590914H | Пружинная шайба | 1 |
| 101 | J021020H | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
