Гидробак — HITACHI EX300-3HHE

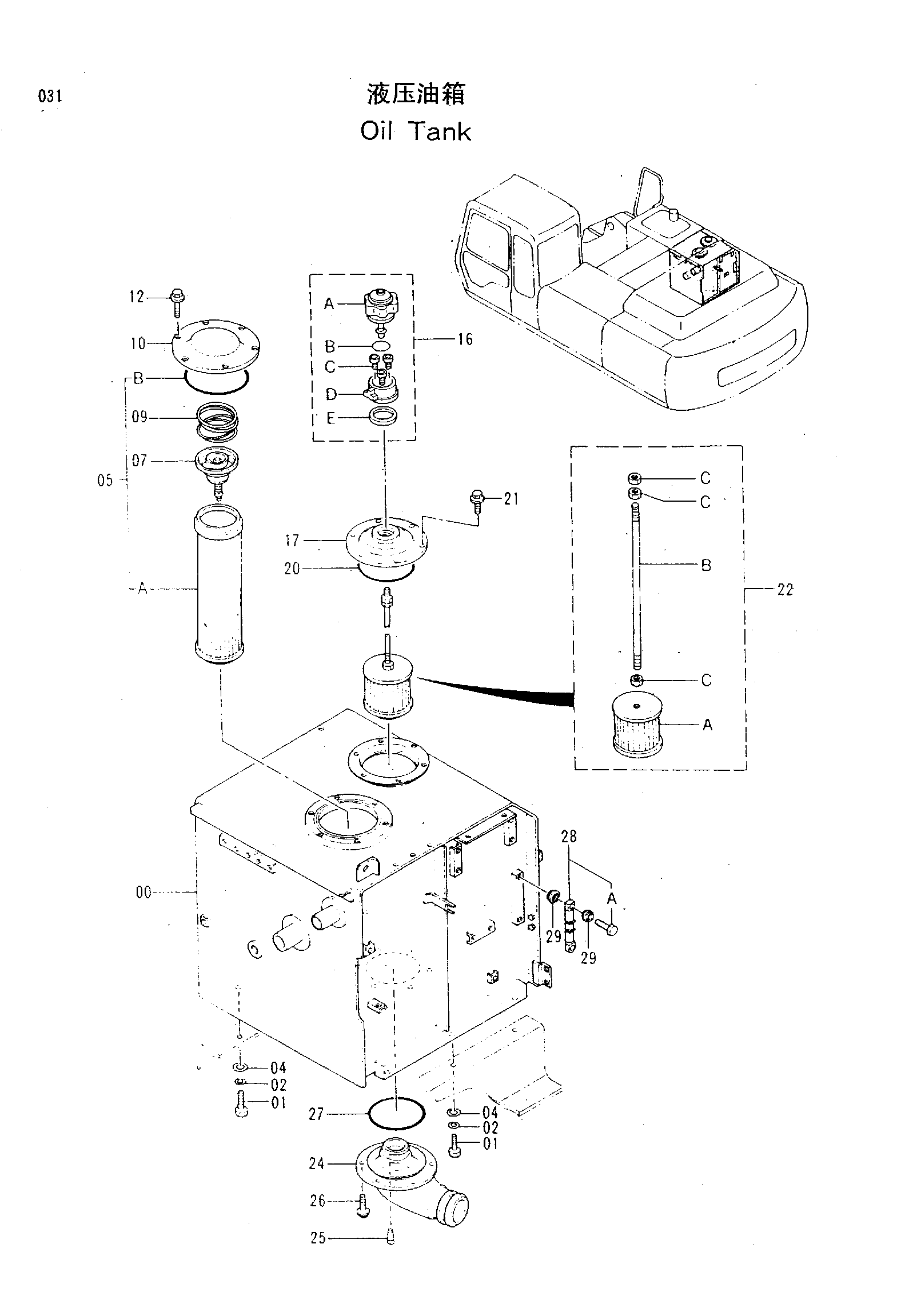

Заводская схема «Гидробак» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003882H | Гидробак | 1 |
| 01 | J901640H | Болт | 6 |
| 02 | A590916H | Пружинная шайба | 6 |
| 04 | J222016H | Шайба | 6 |
| 05 | 4325820H | Фильтрующий элемент | 1 |
| 05A | 4292789H | Фильтрующий элемент | 1 |
| 05B | A810190H | Уплотнительное кольцо | 1 |
| 07 | 4180414H | Клапан | 1 |
| 09 | 4226549H | Пружина | 1 |
| 10 | 4204057H | Крышка | 1 |
| 12 | J011018H | Болт с шайбой | 6 |
| 16 | 4178684H | Сапун | 1 |
| 16A | 4222874H | Фильтр | 1 |
| 16B | 953612H | Уплотнительное кольцо | 1 |
| 16C | M340516H | Болт с внутренним шестигранником | 3 |
| 16D | 4222875H | Корпус | 1 |
| 16E | 4222876H | Манжета | 1 |
| 17 | 8037809H | Крышка | 1 |
| 20 | A810160H | Уплотнительное кольцо | 1 |
| 21 | J011025H | Болт с шайбой | 6 |
| 22 | 4271733H | Фильтр всасывание в сборе | 1 |
| 22A | 4210224H | Сетчатый фильтр | 1 |
| 22B | 4323422H | Шток | 1 |
| 22C | J950010H | Гайка | 3 |
| 24 | 2034970H | Всасывающая трубка | 1 |
| 25 | 94-2011H | Пробка | 1 |
| 26 | J011030H | Болт с шайбой | 6 |
| 27 | A810160H | Уплотнительное кольцо | 1 |
| 28 | 8053874H | Указатель уровня | 1 |
| 28A | 4100967H | Болт | 2 |
| 29 | 449558H | Уплотнительная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
