Пилотный трубопроводы(3-2) — HITACHI EX300-3HHE

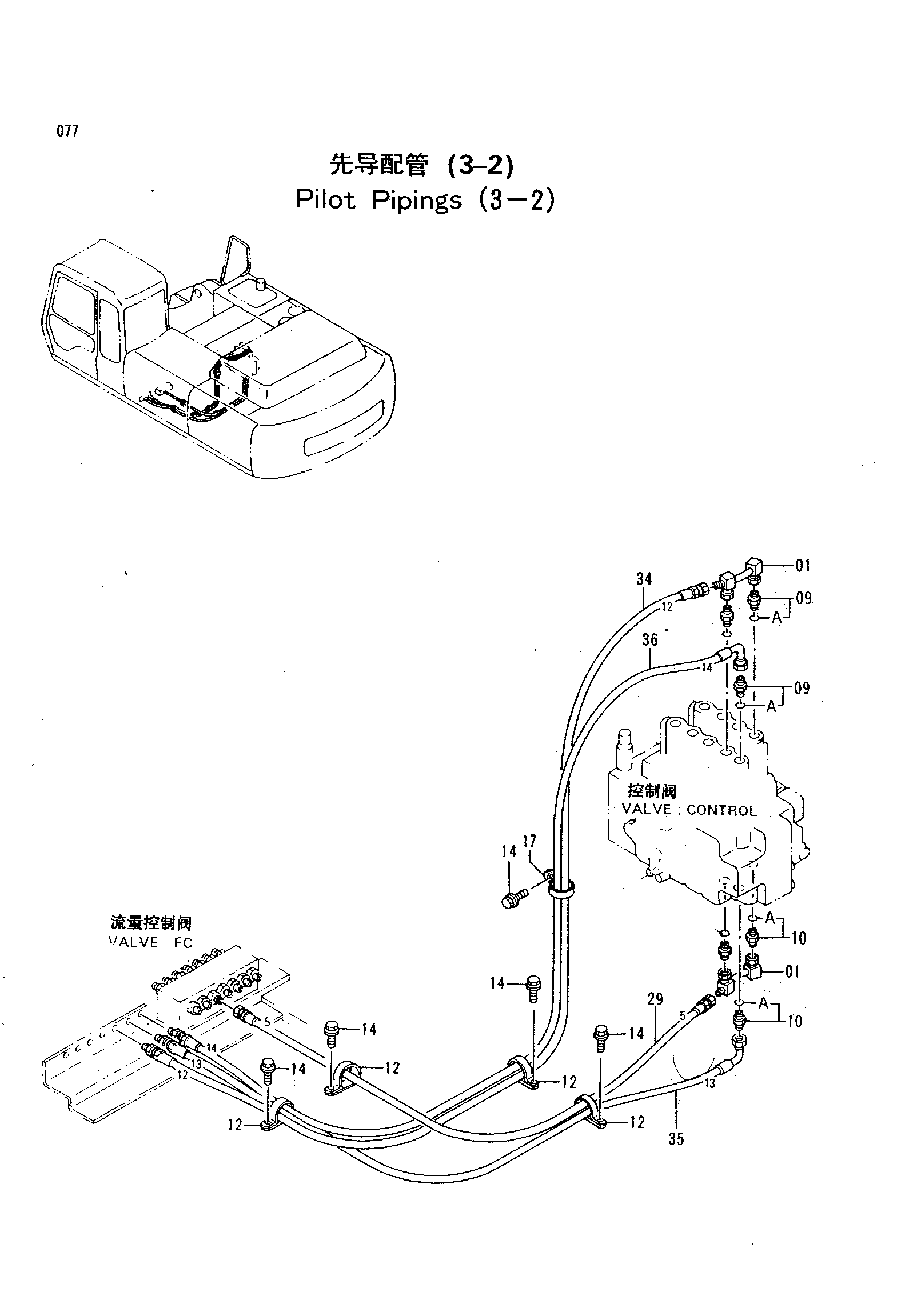

Заводская схема «Пилотный трубопроводы(3-2)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8056426H | Трубка | 2 |
| 09 | 4202422H | Адаптер | 3 |
| 09A | 4509180H | Уплотнительное кольцо | 1 |
| 10 | 4200466H | Адаптер | 3 |
| 10A | 4509180H | Уплотнительное кольцо | 1 |
| 12 | 4193848H | Зажим | 4 |
| 14 | J011025H | Болт с шайбой | 5 |
| 17 | 4190265H | Зажим | 1 |
| 29 | 4313706H | Нейлоновый шланг (5) | 1 |
| 34 | 4313712H | Нейлоновый шланг (12) | 1 |
| 35 | 4313710H | Нейлоновый шланг (13) | 1 |
| 36 | 4313711H | Нейлоновый шланг (14) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
