Пилотный трубопроводы(1-1) — HITACHI EX300-3HHE

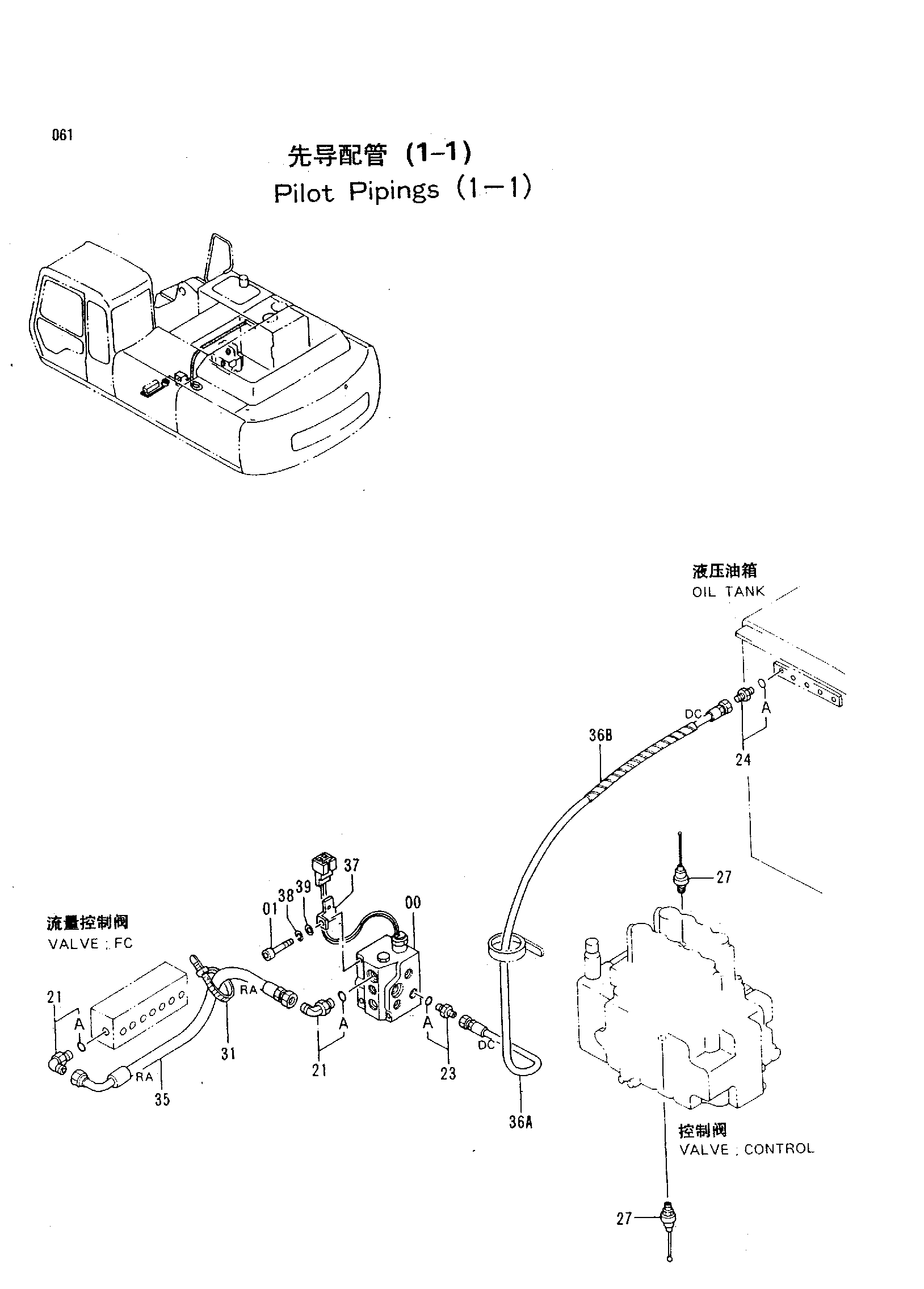

Заводская схема «Пилотный трубопроводы(1-1)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4314750H | Электромагнитный клапан | 1 |
| 01 | M340811H | Болт с внутренним шестигранником | 3 |
| 21 | 4154672H | Угловой штуцер | 2 |
| 21A | 4506418H | Уплотнительное кольцо | 1 |
| 23 | 4200465H | Адаптер | 1 |
| 23A | 957366H | Уплотнительное кольцо | 1 |
| 24 | 4200468H | Адаптер | 1 |
| 24A | 4509180H | Уплотнительное кольцо | 1 |
| 27 | 4259333H | Датчик давления | 2 |
| 31 | 4055312H | Ленточный зажим | 1 |
| 35 | 4319374H | Шланг (RA) | 1 |
| 36A | 4319375H | Нейлоновый шланг (DC) | 1 |
| 36B | 4323626H | Защитный кожух | 1 |
| 37 | 4257159H | Кронштейн | 1 |
| 38 | A590908H | Пружинная шайба | 1 |
| 39 | A590108H | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
