Трубопроводы для окада/фурукава гидромолот — HITACHI EX300-3HHE

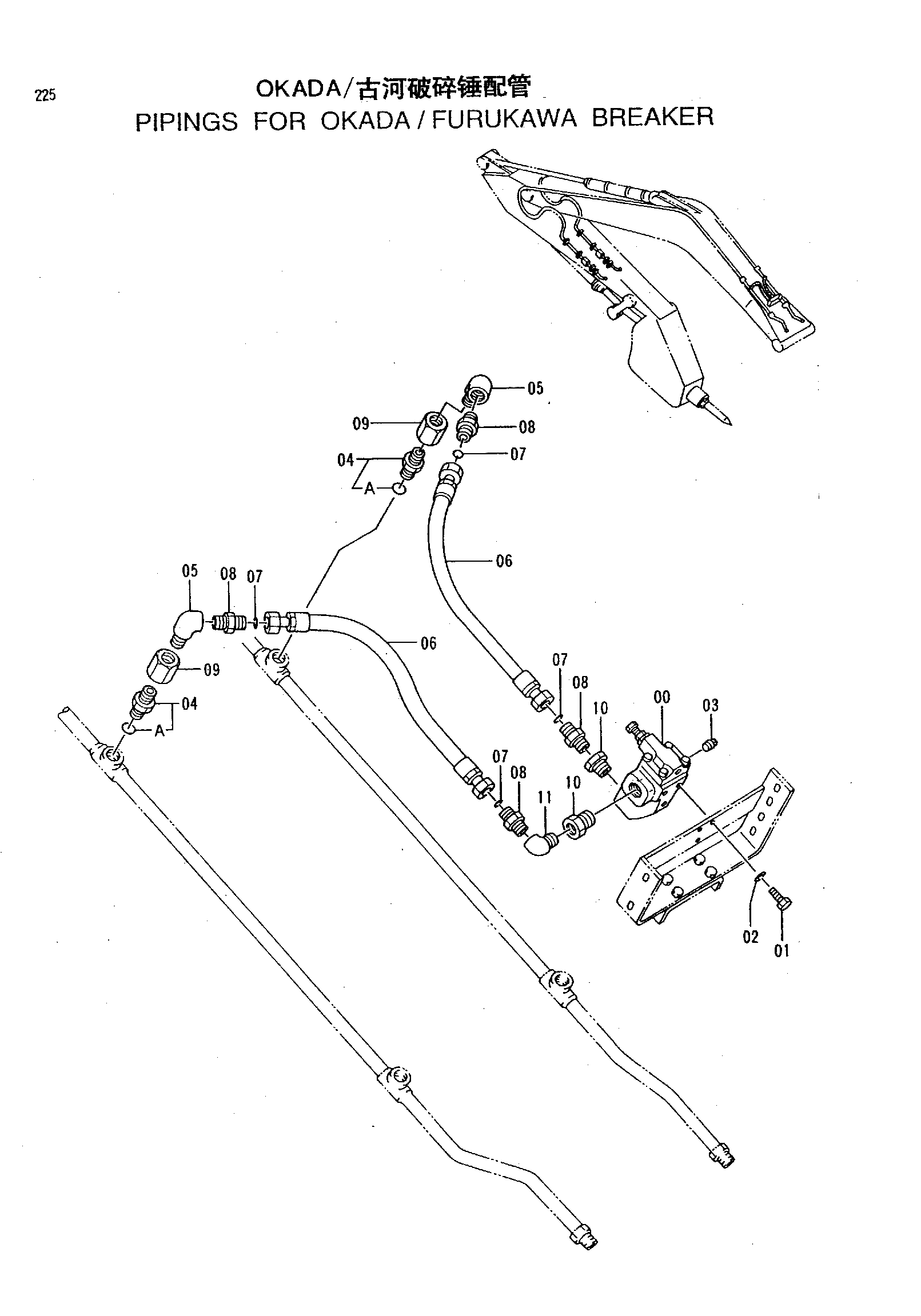

Заводская схема «Трубопроводы для окада/фурукава гидромолот» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4216292H | Предохранительный клапан | 1 |
| 01 | J901025H | Болт | 3 |
| 02 | A590910H | Пружинная шайба | 3 |
| 03 | 94-2022H | Пробка | 1 |
| 04 | 4217146H | Адаптер | 2 |
| 04A | 4506424H | Уплотнительное кольцо | 1 |
| 05 | 94-0634H | Угловой штуцер | 2 |
| 06 | 4200477H | Шланг | 2 |
| 07 | 4187328H | Уплотнительное кольцо | 4 |
| 08 | 4208659H | Адаптер | 4 |
| 09 | 94-0679H | Разъём | 2 |
| 10 | 94-1605H | Переходник | 2 |
| 11 | 94-0634H | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
