Кабина(2) — HITACHI EX300-3HHE

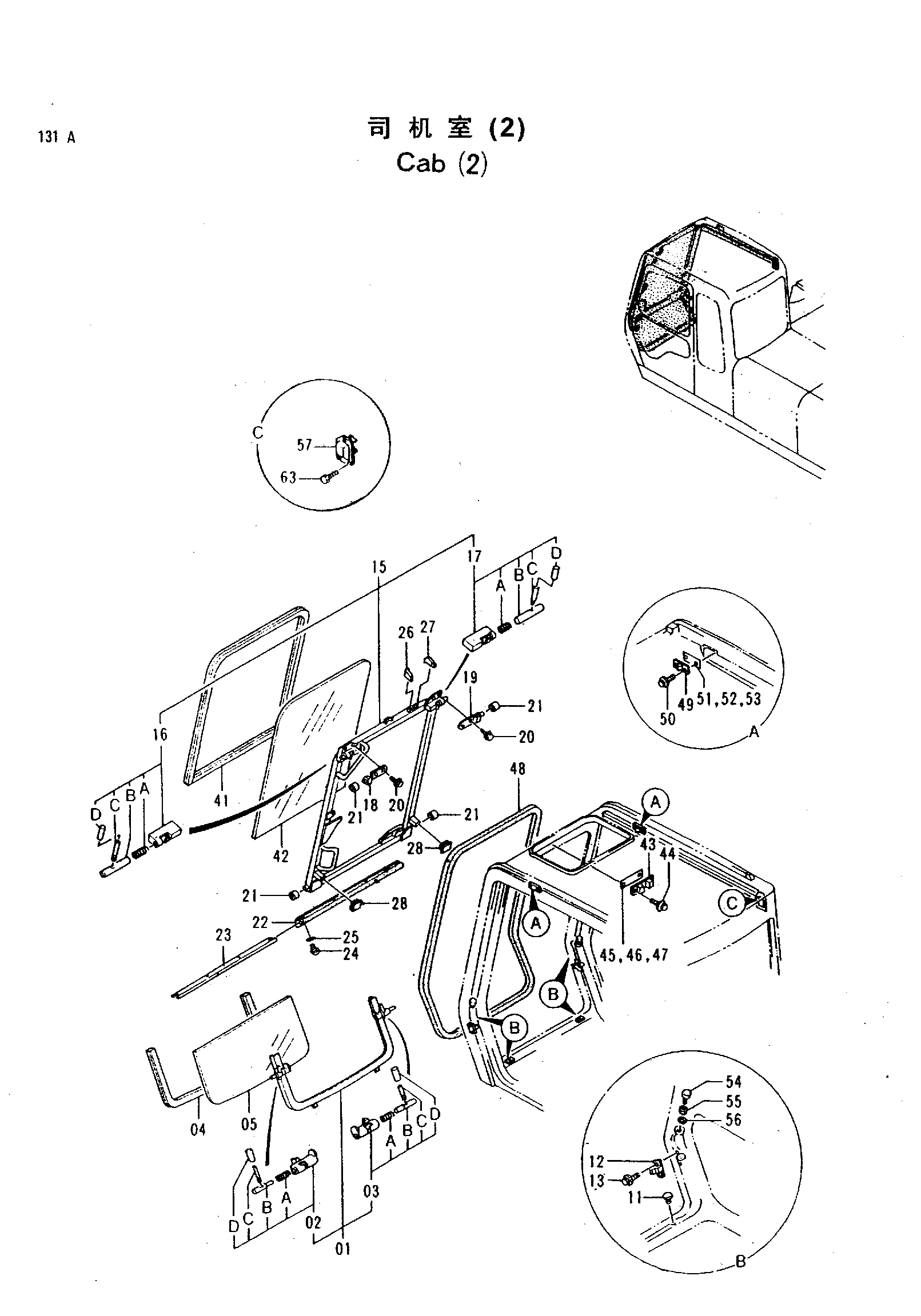

Заводская схема «Кабина(2)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-05 | 4289520H | Нижний окно в сборе | 1 |
| 01 | 4311738H | Рама | 1 |
| 02 | 4295478H | Блокировка L в сборе | 1 |
| 02A | 4204546H | Пружина | 1 |
| 02B | 4295479H | Палец | 1 |
| 02C | 4295480H | Рычаг | 1 |
| 02D | 4295876H | Крышка | 1 |
| 03 | 4295486H | Блокировка R в сборе | 1 |
| 03A | 4204546H | Пружина | 1 |
| 03B | 4204547H | Палец | 1 |
| 03C | 4295480H | Рычаг | 1 |
| 03D | 4295876H | Крышка | 1 |
| 04 | 4289522H | Резиновый Z | 1 |
| 05 | 4289521H | Стекло | 1 |
| 11 | 4295489H | Амортизатор | 2 |
| 12 | 4204552H | Ограничитель | 2 |
| 13 | J020612H | Болт с шайбой | 4 |
| 15-28 | 4289517H | Передний окно в сборе | 1 |
| 15 | 4311737H | Рама | 1 |
| 16 | 4295491H | Блокировка L в сборе | 1 |
| 16A | 494918H | Пружина | 1 |
| 16B | 4204556H | Палец | 1 |
| 16C | 4295480H | Рычаг | 1 |
| 16D | 4295876H | Крышка | 1 |
| 17 | 4295473H | Блокировка R в сборе | 1 |
| 17A | 494918H | Пружина | 1 |
| 17B | 4204556H | Палец | 1 |
| 17C | 4295480H | Рычаг | 1 |
| 17D | 4295876H | Крышка | 1 |
| 18 | 4295492H | Кронштейн L | 1 |
| 19 | 4295493H | Кронштейн R | 1 |
| 20 | J020820H | Болт с шайбой | 4 |
| 21 | 4204558H | Ролик | 4 |
| 22 | 4204559H | Резиновая прокладка | 1 |
| 23 | 4295494H | Пластина | 1 |
| 24 | 4295650H | Винт | 4 |
| 25 | A590103H | Плоская шайба | 4 |
| 26 | 4295545H | Резиновая прокладка | 1 |
| 27 | 4295546H | Резиновая прокладка | 1 |
| 28 | 4295547H | Резиновая прокладка | 2 |
| 41 | 4289518H | Резиновый H | 1 |
| 42 | 4289519H | Стекло | 1 |
| 43 | 4204564H | Ограничитель | 1 |
| 44 | J020816H | Болт с шайбой | 2 |
| 45 | 4295548H | Регулировочная шайба 1.0 | 1 |
| 46 | 4295549H | Регулировочная шайба 1.2 | 1 |
| 47 | 4295550H | Регулировочная шайба 1.6 | 1 |
| 48 | 4295551H | Резиновая прокладка | 1 |
| 49 | 4204595H | Ограничитель | 2 |
| 50 | J020820H | Болт с шайбой | 4 |
| 51 | 4204596H | Регулировочная шайба 1.0 | 1 |
| 52 | 4204597H | Регулировочная шайба 1.2 | 1 |
| 53 | 4204598H | Регулировочная шайба 1.6 | 1 |
| 54 | 4204562H | Ограничитель | 2 |
| 55 | 4204563H | Гайка | 2 |
| 56 | A590110H | Плоская шайба | 2 |
| 57 | 4295474H | Крышка | 1 |
| 63 | J020616H | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
