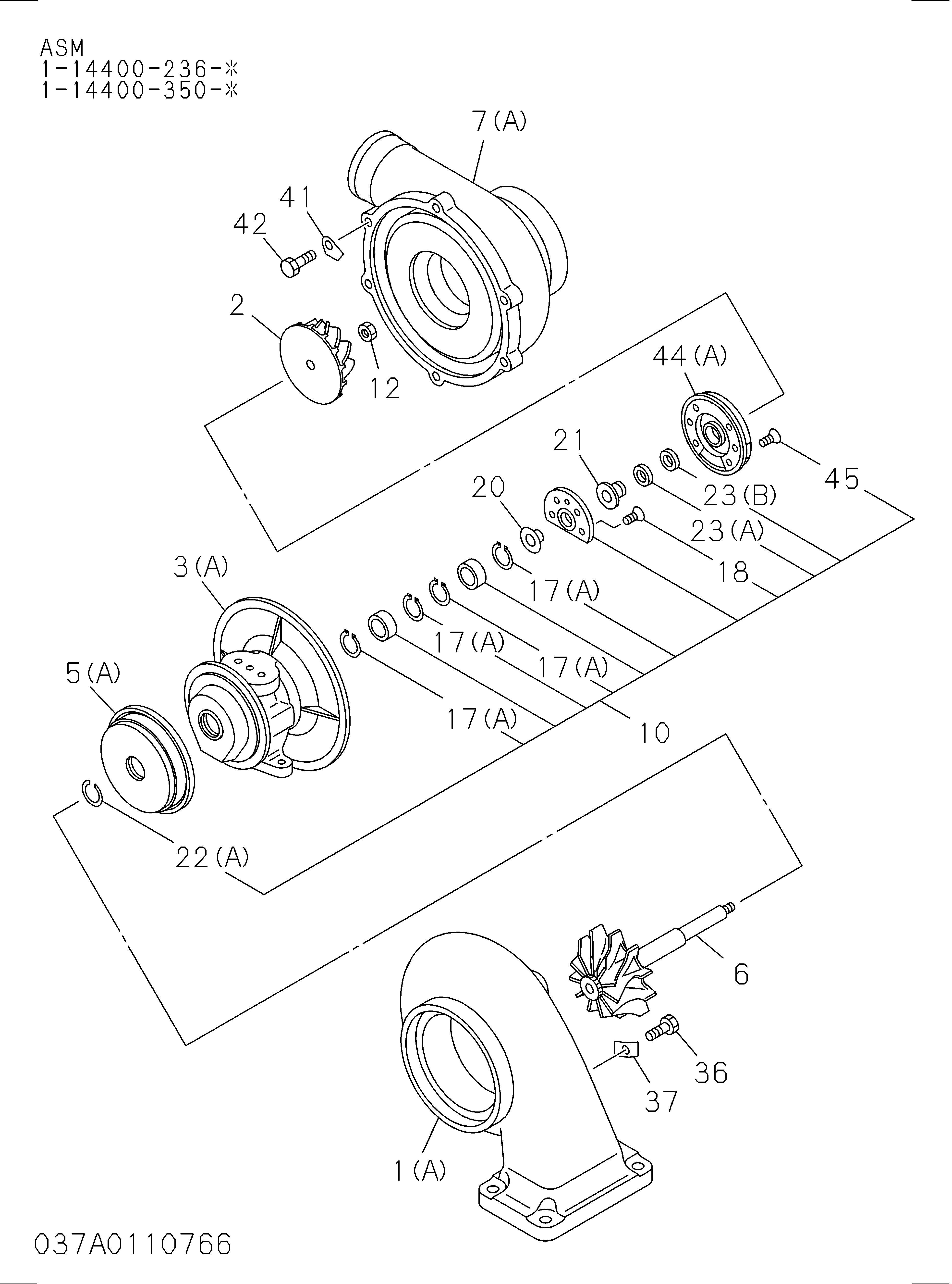

037: Турбокомпрессор — HITACHI EX300-3HHE
Заводская схема «037: Турбокомпрессор» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(B) | 1144140870 | Корпус турбине, турбокомпрессор | 1 |
| 002 | 1144510560 | Импеллер турбокомпрессор | 1 |
| 003(A) | 1144140770 | Корпус подшипник, турбокомпрессор | 1 |
| 005(A) | 1144250210 | Защита подогрев, турбокомпрессор | 1 |
| 006 | 1144500520 | Вал турбине, турбокомпрессор | 1 |
| 007(A) | 1144140900 | Корпус вентилятор, турбокомпрессор | 1 |
| 010 | 1144530480 | Репаир комплект турбокомпрессор | 1 |
| 012 | 1094000410 | Гайка LK, турбине вал TO импеллер, TC | 1 |
| 017(A) | 1144550250 | Кольцо джоурнал подшипник, турбокомпрессор | 3 |
| 018 | 1091000160 | Винт упорный подшипник, турбокомпрессор | 4 |
| 020 | 1144530340 | Втулка упорный, турбокомпрессор | 1 |
| 021 | 1144550320 | Тхровер масляный, турбокомпрессор | 1 |
| 022(A) | 1144530370 | Кольцо уплотнение, турбине боковой, турбокомпрессор | 1 |
| 023(A) | 1144530360 | Кольцо уплотнение, вентилятор боковой, турбокомпрессор | 1 |
| 023(B) | 1144530350 | Кольцо уплотнение, вентилятор боковой, турбокомпрессор | 1 |
| 036 | 1090004050 | Болт LK пластина, турбине корпус, турбокомпрессор | 7 |
| 037 | 1144210180 | Пластина LK, турбине корпус, турбокомпрессор | 7 |
| 041 | 1144210160 | Пластина LK, вентилятор корпус, турбокомпрессор | 6 |
| 042 | 1090004040 | Болт LK пластина, вентилятор корпус, турбокомпрессор | 6 |
| 044(A) | 1144250110 | Пластина уплотнение, турбокомпрессор | 1 |
| 045 | 1091000140 | Винт уплотнение пластина, турбокомпрессор | 4 |
| 127 | 1143790900 | Шпилька турбокомпрессор | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
