Облицовка (1-3) — HITACHI EX300-3HHE

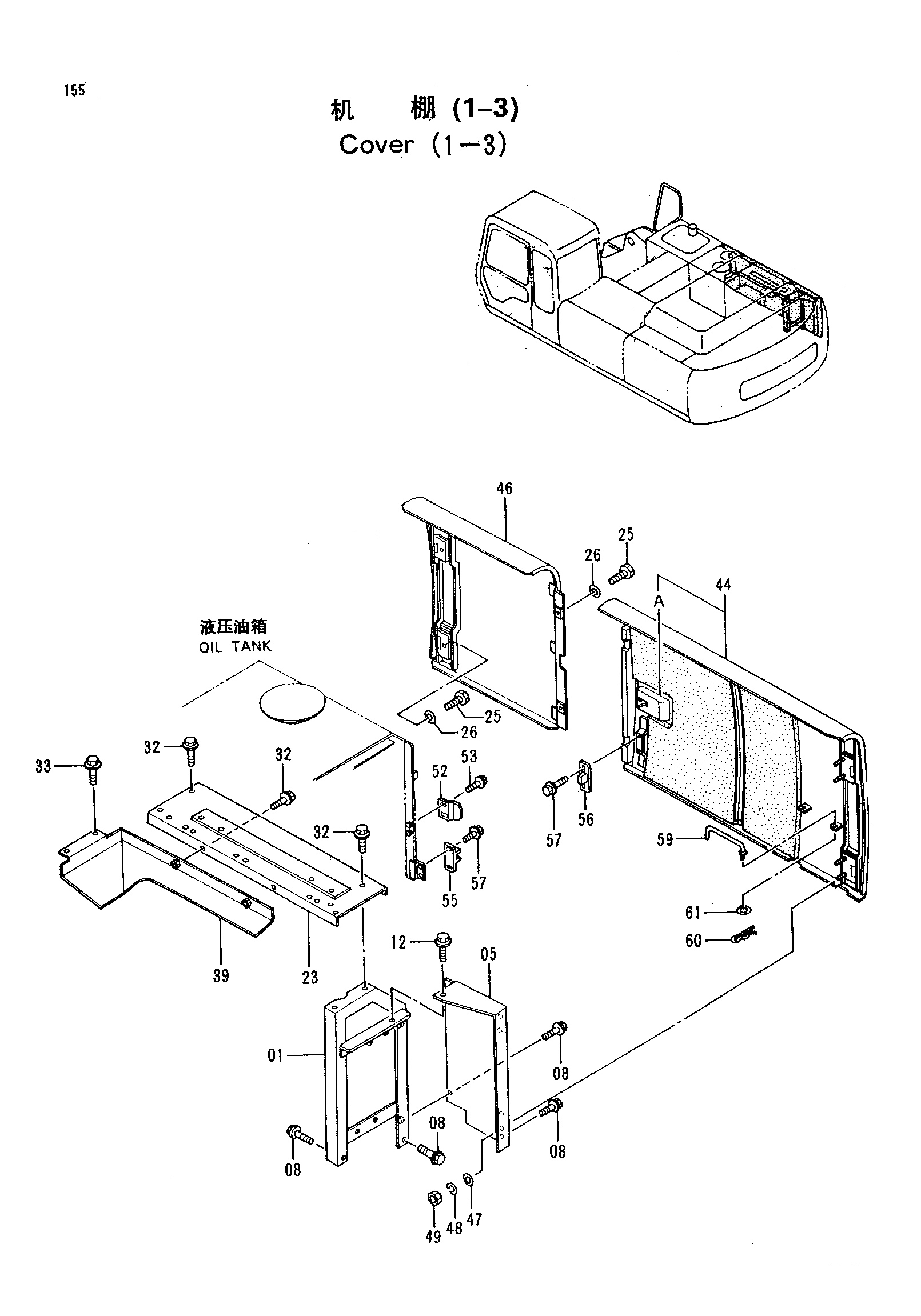

Заводская схема «Облицовка (1-3)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7025548H | Опора | 1 |
| 05 | 8053108H | Опора | 1 |
| 08 | J021030H | Болт с шайбой | 5 |
| 12 | J031030H | Болт с шайбой | 1 |
| 23 | 7025538H | Крышка | 1 |
| 25 | J901025H | Болт | 4 |
| 26 | A590110H | Плоская шайба | 4 |
| 32 | J021030H | Болт с шайбой | 6 |
| 33 | J031025H | Болт с шайбой | 2 |
| 39 | 8057084H | Крышка | 1 |
| 44 | 5004964H | Дверь | 1 |
| 44A | 4361637H | Дверь блокировка(для детали: см. отдельный паге) | 1 |
| 46 | 6013331H | Дверь | 1 |
| 47 | A590110H | Плоская шайба | 4 |
| 48 | A590910H | Пружинная шайба | 4 |
| 49 | J950010H | Гайка | 4 |
| 52 | 4271846H | Ограничитель | 1 |
| 53 | J031030H | Болт с шайбой | 2 |
| 55 | 4175253H | Кронштейн | 1 |
| 56 | 4175254H | Ограничитель | 1 |
| 57 | J020614H | Болт с шайбой | 4 |
| 59 | 9737868H | Стойка | 1 |
| 60 | 4022697H | Стопорный палец | 1 |
| 61 | A590108H | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
