Электрооборудование (3-2) — HITACHI EX300-3HHE

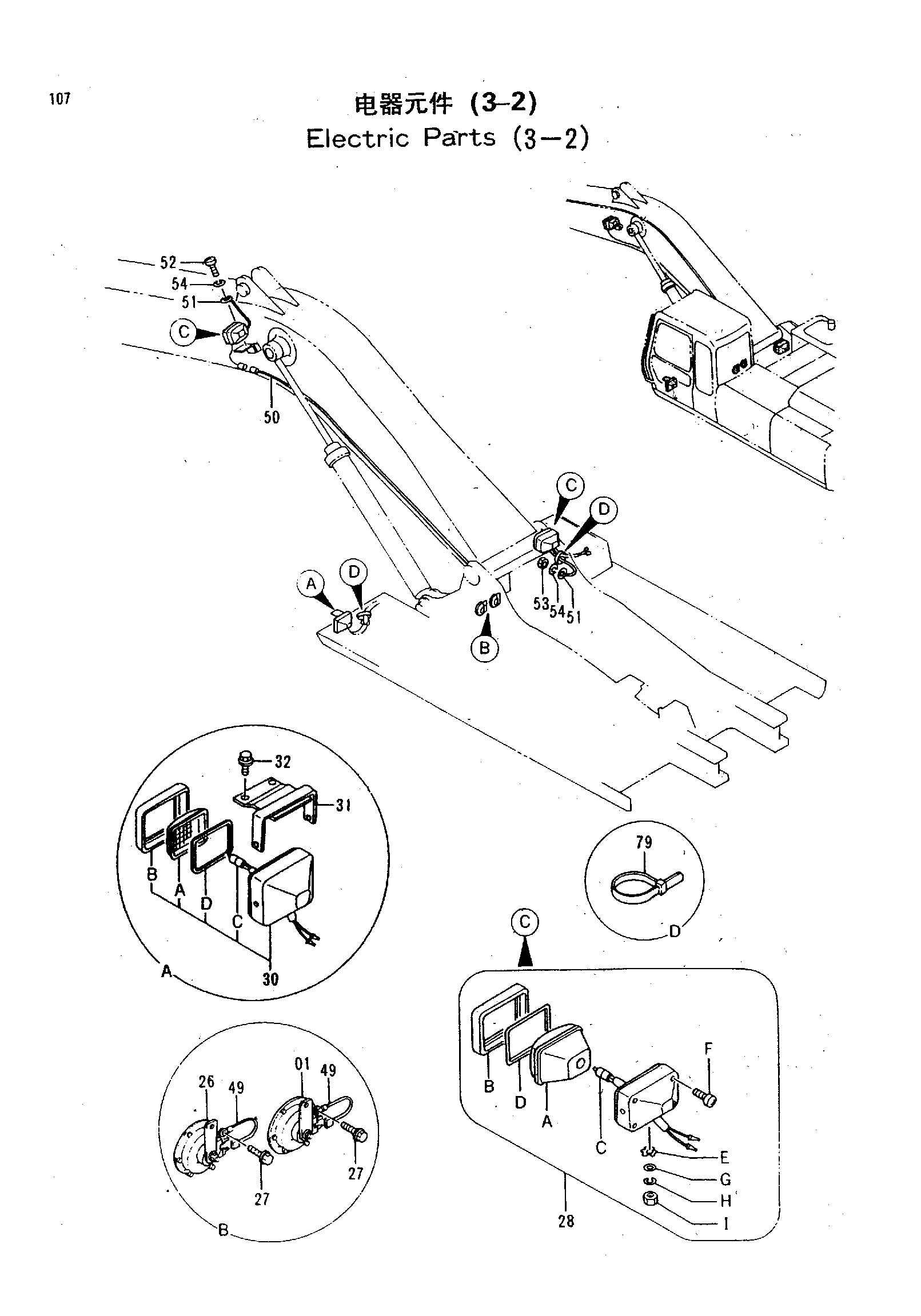

Заводская схема «Электрооборудование (3-2)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190705H | Звуковой сигнал | 1 |
| 26 | 4191499H | Звуковой сигнал | 1 |
| 27 | J020825H | Болт с шайбой | 2 |
| 28 | 4336570H | Фонарь головка в сборе | 2 |
| 28A | 4326801H | Фонарь блок | 1 |
| 28B | 4326802H | Рама | 1 |
| 28C | 4307025H | Лампа | 1 |
| 28D | 4326803H | Прокладка | 1 |
| 28E | 4307026H | Шайба | 1 |
| 28F | 4307027H | Винт | 1 |
| 28G | A590114H | Плоская шайба | 1 |
| 28H | A590914H | Пружинная шайба | 1 |
| 28I | J952014H | Гайка | 1 |
| 30 | 4274478H | Фара | 1 |
| 30A | 4285646H | Рассеиватель | 1 |
| 30B | 4285647H | Обод | 1 |
| 30C | 4285648H | Лампа | 1 |
| 30D | 4288342H | Прокладка | 1 |
| 31 | 8061439H | Кронштейн | 1 |
| 32 | J011025H | Болт с шайбой | 2 |
| 49 | 4254603H | Жгут проводов | 2 |
| 50 | 4277504H | Жгут проводов | 1 |
| 51 | 4254604H | Жгут проводов | 2 |
| 52 | M430613H | Винт | 1 |
| 53 | M500605H | Гайка | 1 |
| 54 | A590906H | Пружинная шайба | 2 |
| 79 | 4055311H | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
