Пилотный трубопроводы(3-4) — HITACHI EX300-3HHE

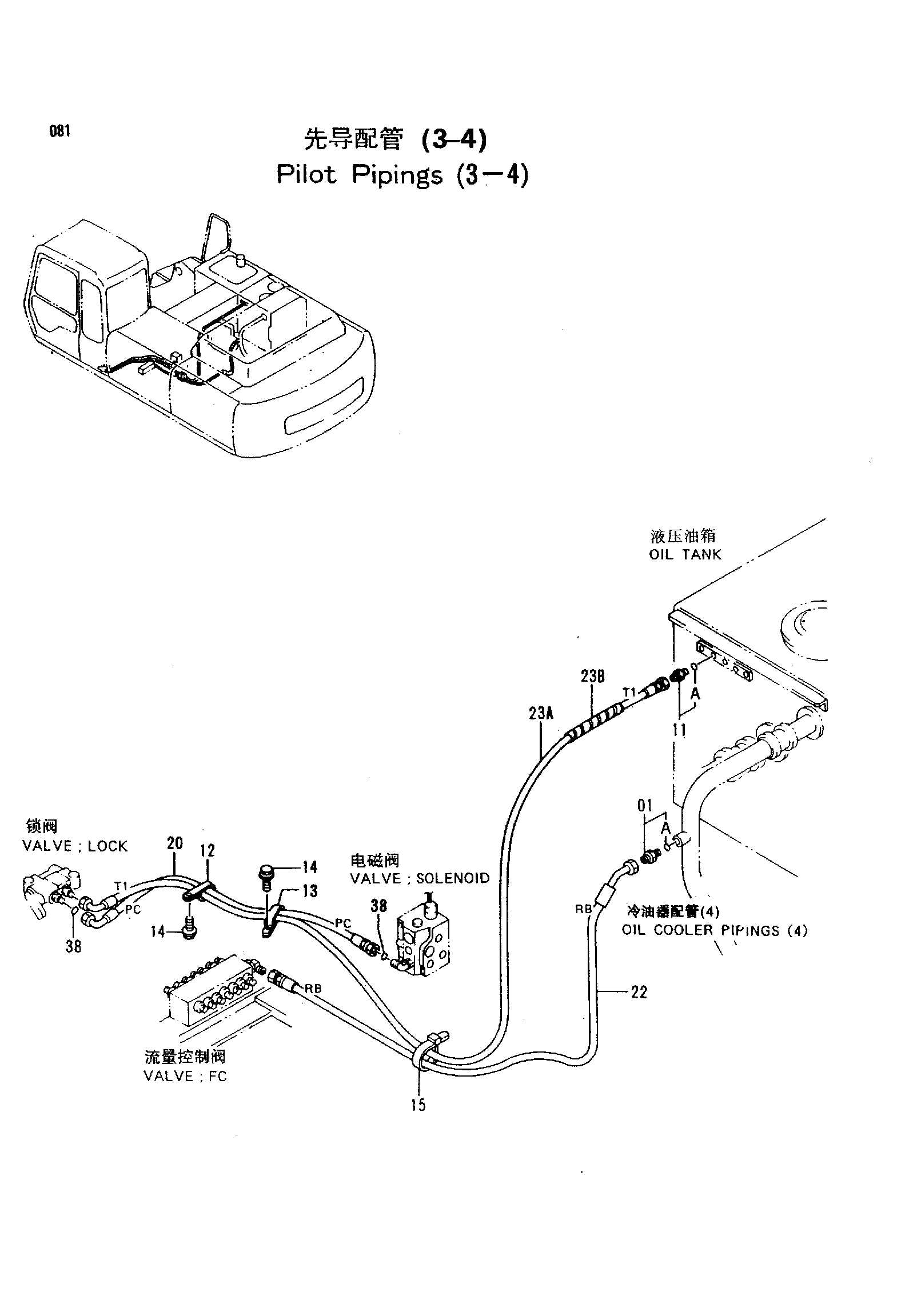

Заводская схема «Пилотный трубопроводы(3-4)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4210361H | Адаптер | 1 |
| 01A | 4506418H | Уплотнительное кольцо | 1 |
| 11 | 4200466H | Адаптер | 1 |
| 11A | 4509180H | Уплотнительное кольцо | 1 |
| 12 | 4193848H | Зажим | 1 |
| 13 | 4190282H | Зажим | 1 |
| 14 | J011025H | Болт с шайбой | 2 |
| 15 | 4259220H | Зажим | 1 |
| 20 | 4316578H | Шланг (PC) | 1 |
| 22 | 4313713H | Нейлоновый шланг (RB) | 1 |
| 23A | 4313705H | Нейлоновый шланг (T1) | 1 |
| 23B | 4133527H | Защитный кожух | 1 |
| 38 | 4138938H | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
