Кабина(5) — HITACHI EX300-3HHE

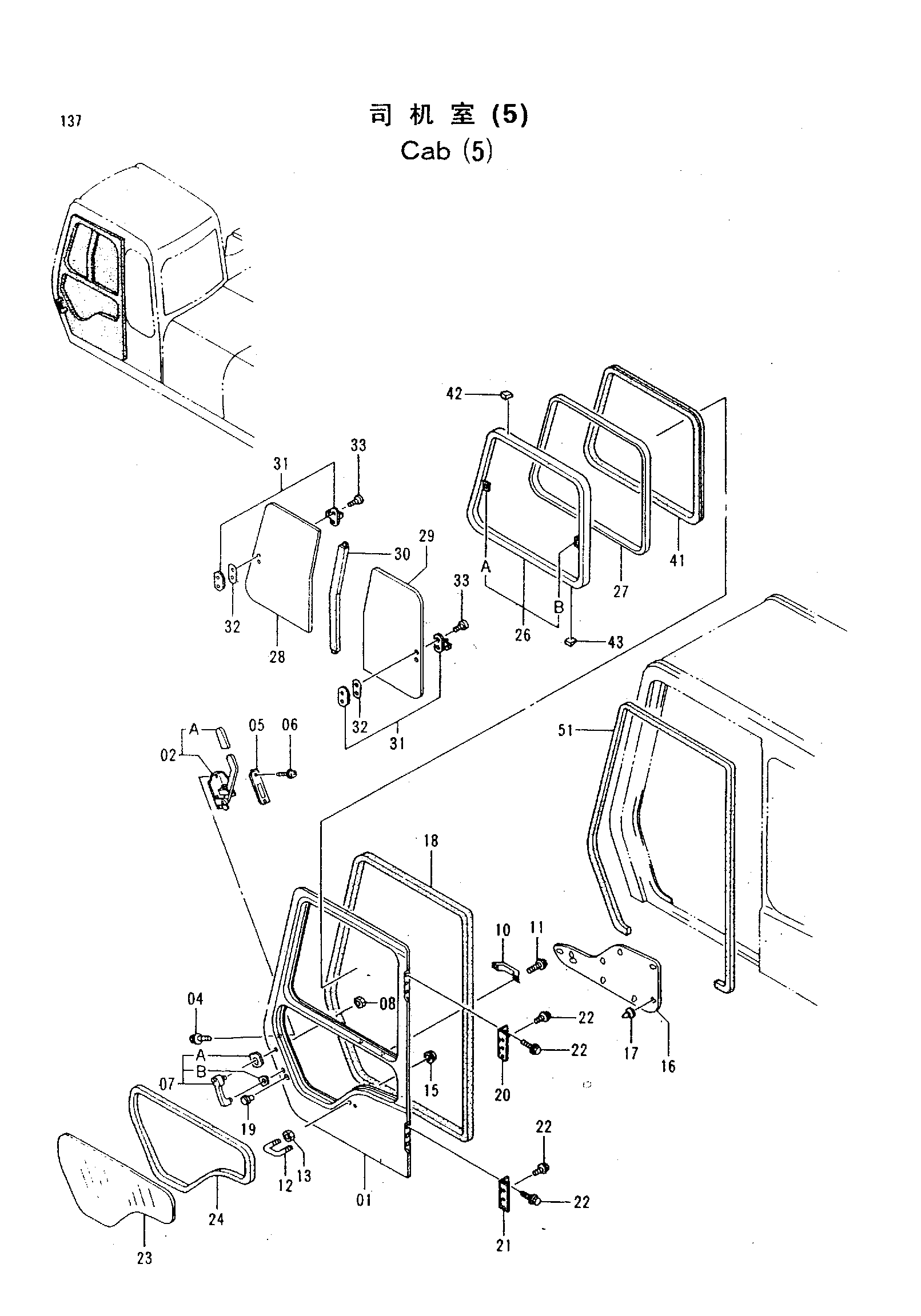

Заводская схема «Кабина(5)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-43 | 4341201H | Кабина дверь в сборе | 1 |
| 01 | 4341203H | Дверь | 1 |
| 02 | 4295576H | Замок | 1 |
| 02A | 4295577H | Крышка | 1 |
| 04 | 4320168H | Болт с шайбой | 4 |
| 05 | 4295585H | Крышка | 1 |
| 06 | J460516H | Винт с шайбой | 2 |
| 07 | 4295581H | Рукоятка наружный | 1 |
| 07A | 4323455H | Манжета нейлоновый | 1 |
| 07B | 4323456H | Манжета нейлоновый | 1 |
| 08 | 4321892H | Гайка | 2 |
| 10 | 4204579H | Рукоятка | 1 |
| 11 | J460616H | Винт с шайбой | 2 |
| 12 | 4295586H | U-образный болт | 1 |
| 13 | 4295662H | Гайка | 2 |
| 15 | 4317502H | Гайка | 2 |
| 16 | 4320169H | Трим накладка | 1 |
| 17 | 4320147H | Зажим | 9 |
| 18 | 4295587H | Уплотнитель | 1 |
| 19 | 4295588H | Замок | 1 |
| 20 | 4295589H | Петля дверь | 1 |
| 21 | 4295590H | Петля дверь | 1 |
| 22 | 4295578H | Болт с шайбой | 12 |
| 23 | 4289512H | Стекло | 1 |
| 24 | 4289513H | Резиновый Z | 1 |
| 26-33 | 4289514H | Сасх дверь в сборе | 1 |
| 26 | 4295591H | Рамка окна | 1 |
| 26A | 4295592H | Защёлка | 1 |
| 26B | 4147893H | Защёлка | 1 |
| 27 | 4295606H | Гласс-рун | 1 |
| 28 | 4289516H | Стекло | 1 |
| 29 | 4289515H | Стекло | 1 |
| 30 | 4295609H | Резиновая прокладка | 1 |
| 31 | 4295610H | Замок | 2 |
| 32 | 4295611H | Проставка | 2 |
| 33 | 4219753H | Винт | 4 |
| 41 | 4295612H | Резиновая прокладка | 1 |
| 42 | 4204567H | Проставка | 3 |
| 43 | 4147896H | Проставка | 8 |
| 51 | 4295613H | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
