Масляный радиатор трубопроводы(5) — HITACHI EX300-3HHE

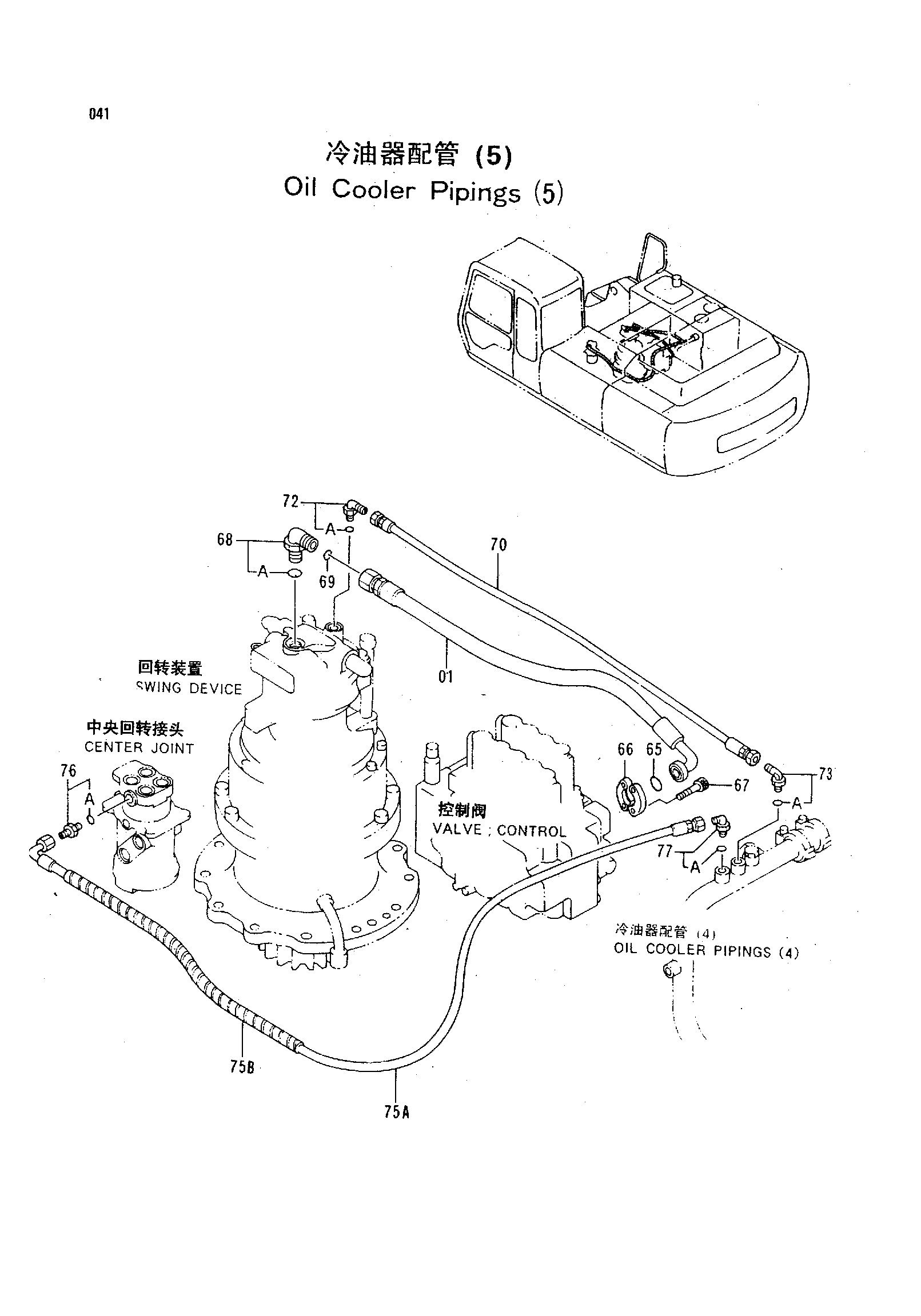

Заводская схема «Масляный радиатор трубопроводы(5)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4203167H | Шланг | 1 |
| 65 | 966993H | Уплотнительное кольцо | 1 |
| 66 | 962453H | Разъёмный фланец | 2 |
| 67 | M341030H | Болт с внутренним шестигранником | 4 |
| 68 | 4198799H | Угловой штуцер | 1 |
| 68A | 4506429H | Уплотнительное кольцо | 1 |
| 69 | 4187328H | Уплотнительное кольцо | 1 |
| 70 | 4318798H | Нейлоновый шланг | 1 |
| 72 | 4200469H | Адаптер | 1 |
| 72A | 4506418H | Уплотнительное кольцо | 1 |
| 73 | 4154671H | Угловой штуцер | 1 |
| 73A | 4509180H | Уплотнительное кольцо | 1 |
| 75A | 4278391H | Шланг | 1 |
| 75B | 4044420H | Защитный кожух | 3 |
| 76 | 4221290H | Адаптер | 1 |
| 76A | 4509180H | Уплотнительное кольцо | 1 |
| 77 | 4219345H | Угловой штуцер | 1 |
| 77A | 4509180H | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
