Рычаг управления(2) — HITACHI EX300-3HHE

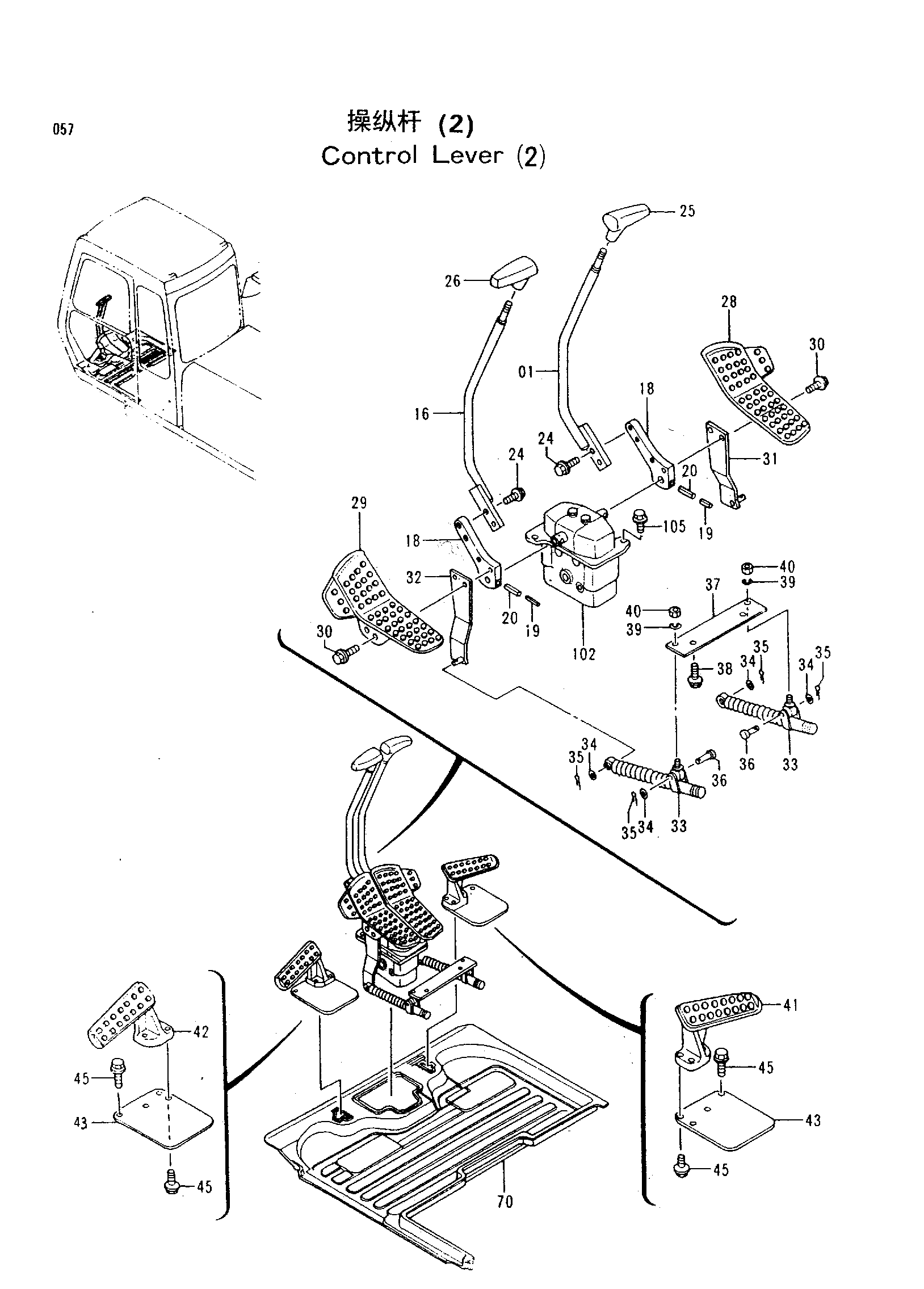

Заводская схема «Рычаг управления(2)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8062667H | Рычаг | 1 |
| 16 | 8062623H | Рычаг | 1 |
| 18 | 3072628H | Кронштейн | 2 |
| 19 | 4205317H | Пружинный штифт | 2 |
| 20 | 4205318H | Пружинный штифт | 2 |
| 24 | J011035H | Болт с шайбой | 4 |
| 25 | 2030249H | Рукоятка | 1 |
| 26 | 2030254H | Рукоятка | 1 |
| 28 | 1019853H замена: 1024384H | Педаль (правый) | 1 |
| 28 | 1024384H | Педаль (правый) | 1 |
| 29 | 1019852H замена: 1024224H | Педаль (левый) | 1 |
| 29 | 1024224H | Педаль (левый) | 1 |
| 30 | J021045H | Болт с шайбой | 4 |
| 31 | 9741920H | Правый кронштейн | 1 |
| 32 | 9741921H | Левый кронштейн | 1 |
| 33 | 4204959H | Амортизатор | 2 |
| 34 | A590108H | Плоская шайба | 4 |
| 35 | 4022697H | Стопорный палец | 4 |
| 36 | 4044928H | Палец | 2 |
| 37 | 4335927H | Пластина | 1 |
| 38 | J011020H | Болт с шайбой | 2 |
| 39 | A590908H | Пружинная шайба | 2 |
| 40 | M500807H | Гайка | 2 |
| 41 | 1015478H | Подставка для ног | 1 |
| 42 | 1015477H | Подставка для ног | 1 |
| 43 | 3052543H | Крышка | 2 |
| 45 | J011035H | Болт с шайбой | 8 |
| 70 | 0001671H | Коврик пола | 1 |
| 102 | 9150316H | Пилотный клапан | 1 |
| 105 | J021040H | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
