Электрооборудование (2) — HITACHI EX300-3HHE

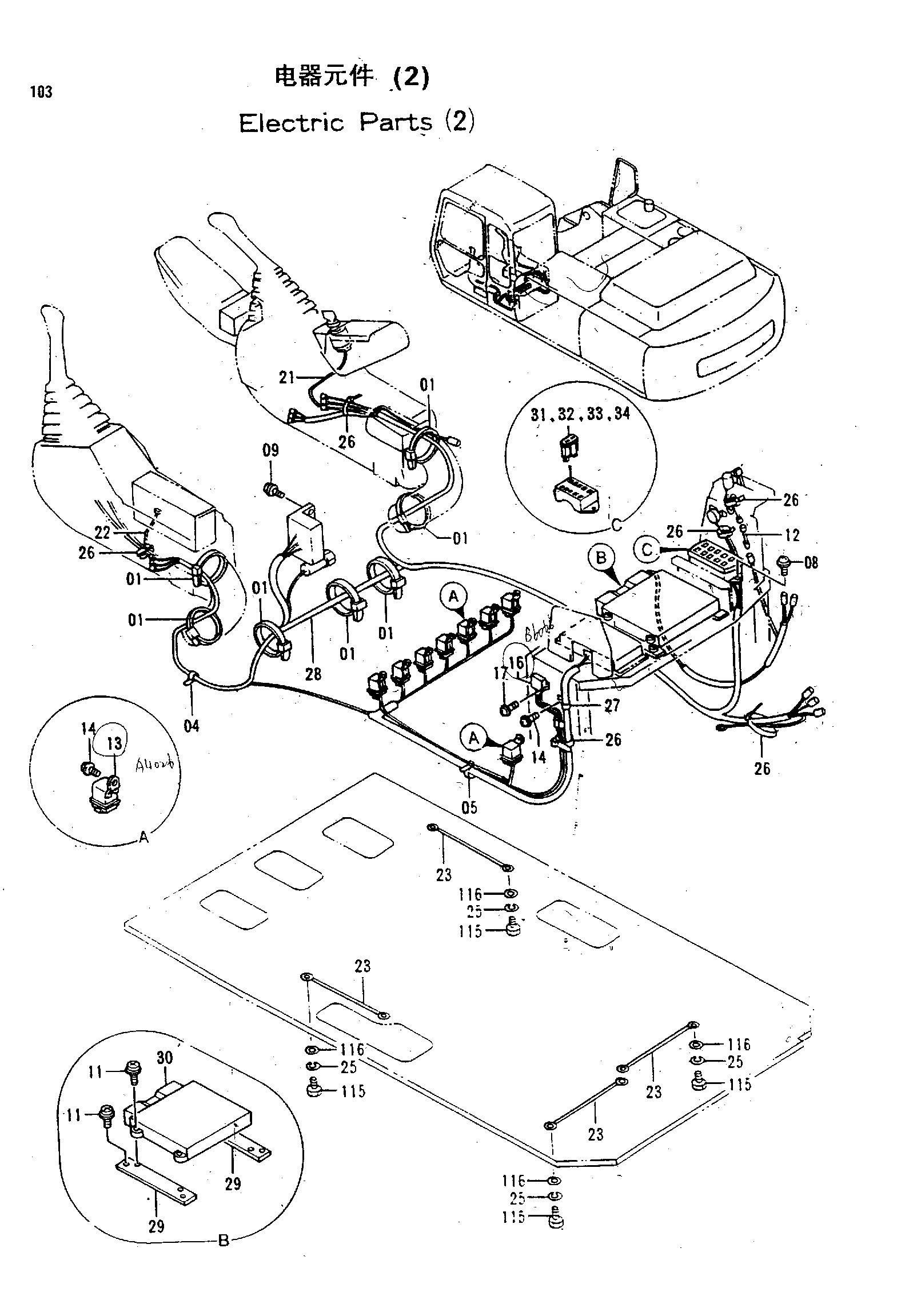

Заводская схема «Электрооборудование (2)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4121859H | Ленточный зажим | 7 |
| 04 | 4190275H | Зажим | 1 |
| 05 | 4254600H | Зажим | 1 |
| 08 | J450620H | Винт с шайбой | 2 |
| 09 | J460620H | Винт с шайбой | 2 |
| 11 | J460616H | Винт с шайбой | 8 |
| 12 | 4284198H | Жгут проводов | 1 |
| 13 | 4251588H | Реле | 8 |
| 14 | J460616H | Винт с шайбой | 9 |
| 16 | 4325797H | Реле | 1 |
| 17 | J460616H | Винт с шайбой | 2 |
| 21 | 4277927H | Жгут проводов | 1 |
| 22 | 4277941H | Жгут проводов | 1 |
| 23 | 4281293H | Жгут проводов | 4 |
| 24 | J950010H | Гайка | 4 |
| 25 | A590910H | Пружинная шайба | 4 |
| 26 | 4055312H | Ленточный зажим | 6 |
| 27 | 4000859H | Зажим трубка | 1 |
| 28 | 0001535H | Жгут проводов | 1 |
| 29 | 4284380H | Седло винта | 2 |
| 30 | 9123938H | Блок EPC | 1 |
| 31 | 4249690H | Предохранитель (1A) | 4 |
| 32 | 4195593H | Предохранитель (5A) | 7 |
| 33 | 4195594H | Предохранитель (10A) | 3 |
| 34 | 4195596H | Предохранитель (20A) | 2 |
| 115 | J901016H | Болт | 4 |
| 116 | A590110H | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
