Основной трубопроводы для гидромолот и гидроножницы — HITACHI EX300-3HHE

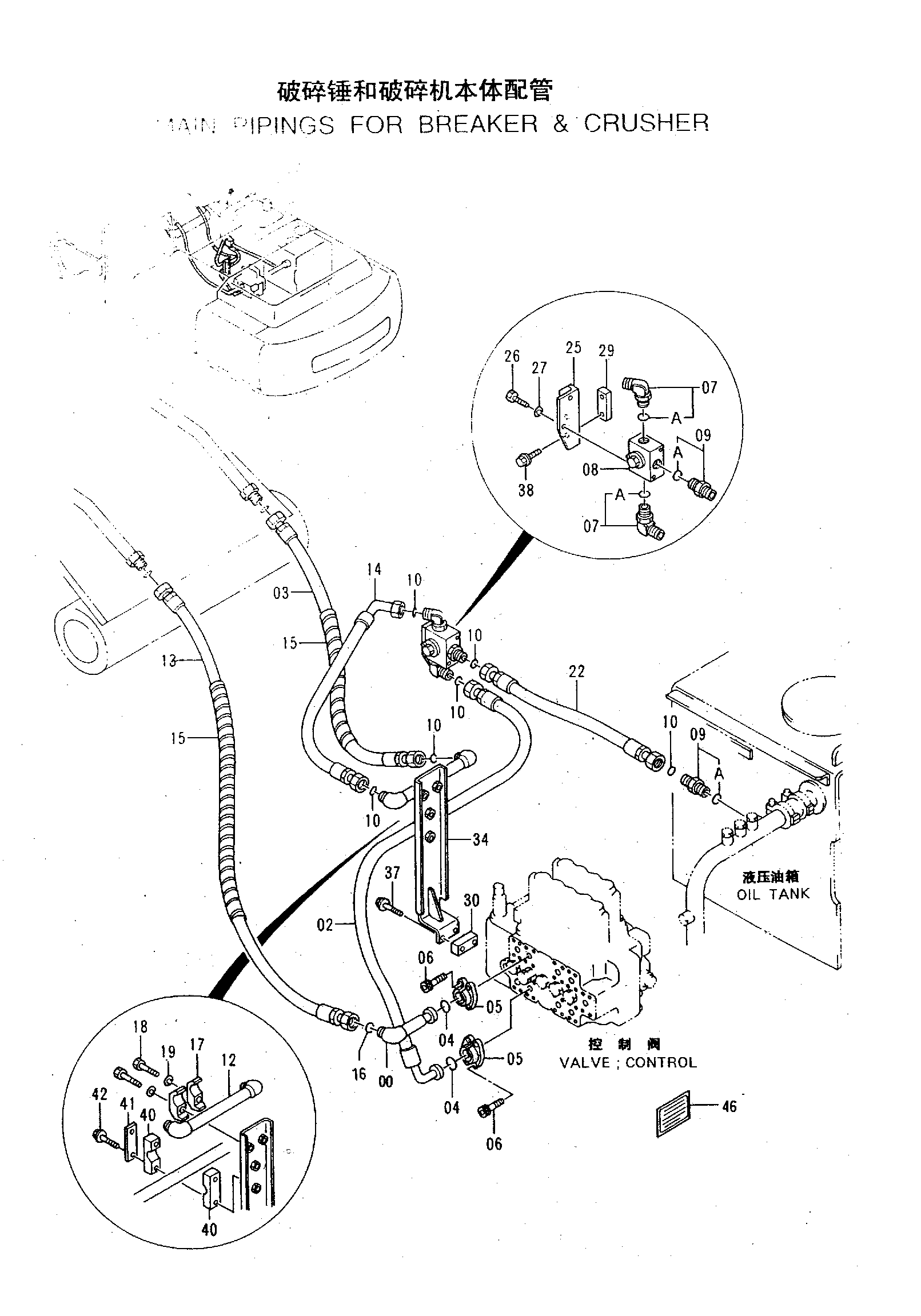

Заводская схема «Основной трубопроводы для гидромолот и гидроножницы» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8068136H | Трубка | 1 |
| 02 | 4320233H | Шланг | 1 |
| 03 | 4320040H | Шланг | 1 |
| 04 | Z971489H | Уплотнительное кольцо | 2 |
| 05 | Z986910H | Разъёмный фланец | 2 |
| 06 | M341030H | Болт с внутренним шестигранником | 8 |
| 07 | 4198799H | Угловой штуцер | 2 |
| 07A | 4506429H | Уплотнительное кольцо | 1 |
| 08 | 4261540H | Клапан | 1 |
| 09 | 4189535H | Адаптер | 2 |
| 09A | 4506429H | Уплотнительное кольцо | 1 |
| 12 | 9741145H | Трубка | 1 |
| 13 | 4320037H | Шланг | 1 |
| 14 | 4320220H | Шланг | 1 |
| 15 | 4044420H | Защитный кожух | 4 |
| 16 | 4187328H | Уплотнительное кольцо | 7 |
| 17 | 4190127H | Хомут трубки | 2 |
| 18 | J901265H | Болт | 2 |
| 19 | A590912H | Пружинная шайба | 2 |
| 22 | 4320041H | Шланг | 1 |
| 25 | 4322598H | Кронштейн | 1 |
| 26 | J901025H | Болт | 2 |
| 27 | A590910H | Пружинная шайба | 2 |
| 29 | 4250467H | Седло винта | 1 |
| 30 | 4322599H | Седло винта | 1 |
| 34 | 8057524H | Кронштейн | 1 |
| 37 | J021230H | Болт с шайбой | 2 |
| 38 | J021225H | Болт с шайбой | 2 |
| 40 | 4194953H | Хомут | 2 |
| 41 | 4195494H | Пластина | 1 |
| 42 | J021090H | Болт с шайбой | 2 |
| 46 | 4245758H | Информационная табличка(предупреждение: английский) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
