Рама(1) — HITACHI EX300-3HHE

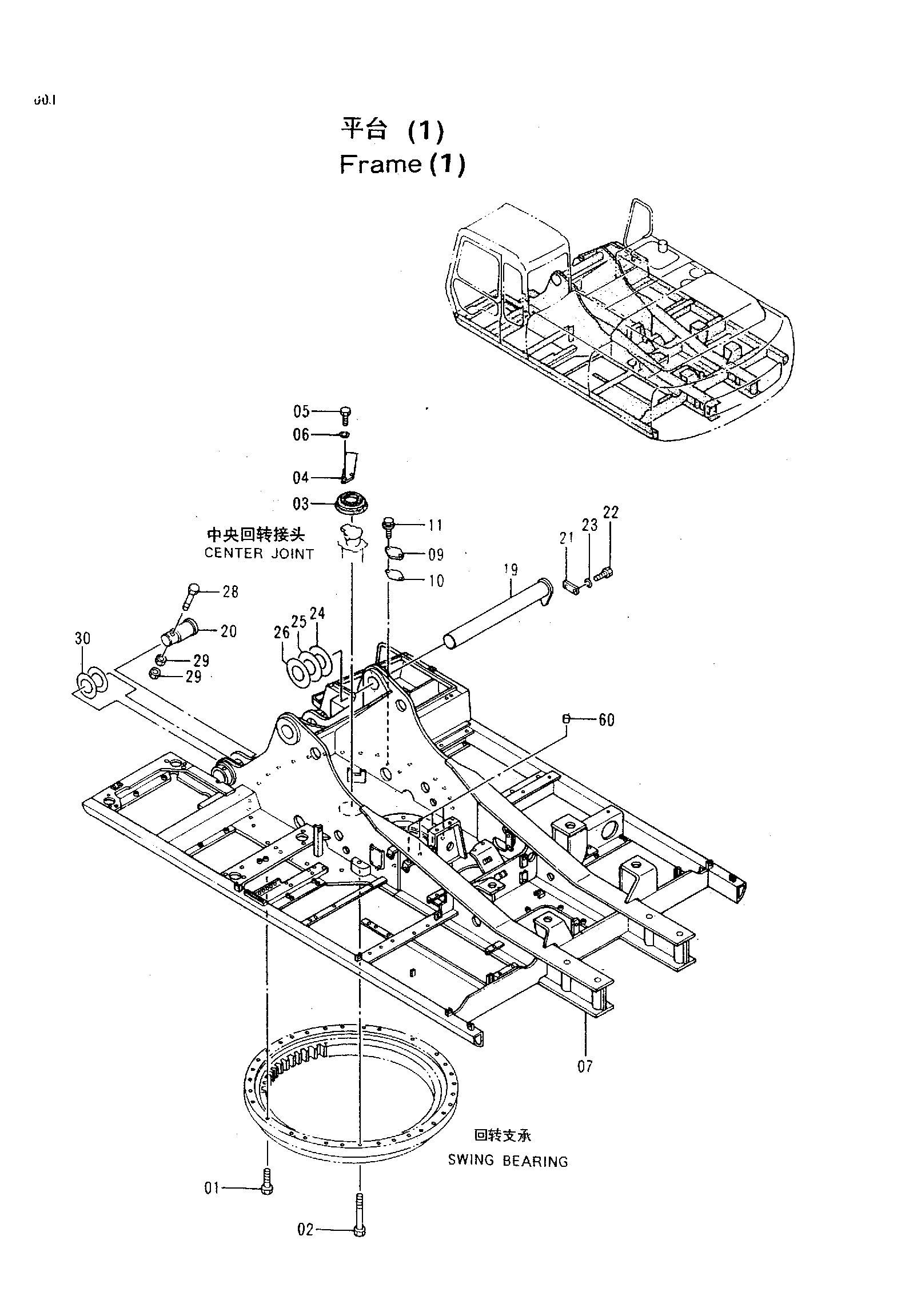

Заводская схема «Рама(1)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J932403H | Болт | 30 |
| 02 | J932412H | Болт | 2 |
| 03 | 4258592H | Крышка боот | 1 |
| 04 | 4274282H | Ограничитель | 1 |
| 05 | J901435H | Болт | 2 |
| 06 | A590914H | Пружинная шайба | 2 |
| 07 | 5004286H | Рама основной | 1 |
| 09 | 4255799H | Крышка | 1 |
| 10 | 4161735H | Манжета | 1 |
| 11 | J021025H | Болт с шайбой | 2 |
| 19 | 8059576H | Палец | 1 |
| 20 | 3027793H | Палец | 2 |
| 21 | 4199833H | Пластина | 1 |
| 22 | J932045H | Болт | 2 |
| 23 | A590920H | Пружинная шайба | 2 |
| 24 | 4143605H | Регулировочная шайба 3.2 | 1 |
| 25 | 4143606H | Регулировочная шайба 2.3 | 1 |
| 26 | 4143607H | Регулировочная шайба 1.2 | 2 |
| 28 | M222005H | Болт | 2 |
| 29 | J951020H | Гайка | 4 |
| 30 | 4144513H | Регулировочная шайба 1.2 | 4 |
| 60 | 456336H | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
