STD. стрела — HITACHI EX300-3HHE

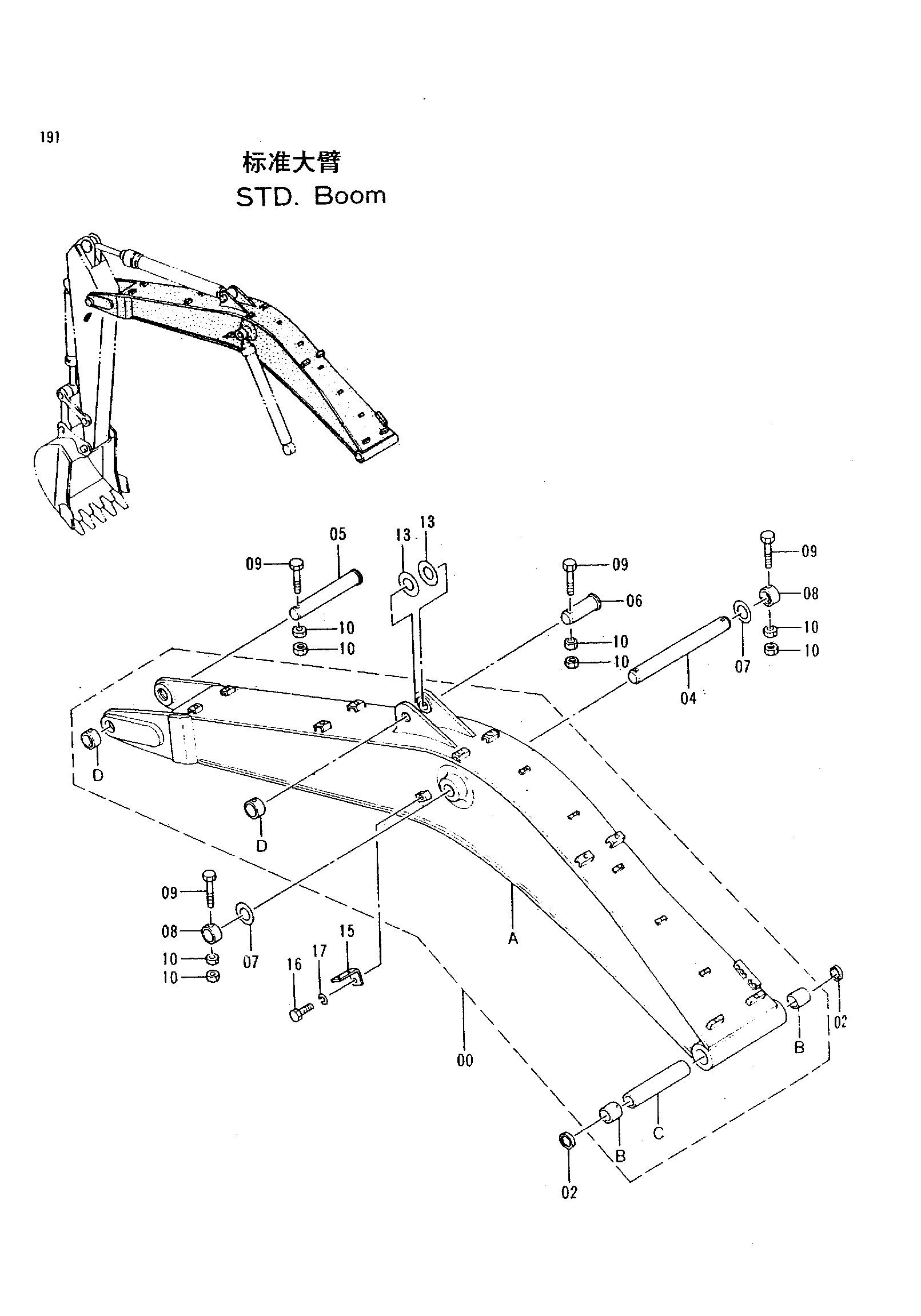

Заводская схема «STD. стрела» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7027065H | Стрела в сборе | 1 |
| 00A | 5003890H | Стрела | 1 |
| 00B | 3055478H | Втулка | 2 |
| 00C | 4272437H | Проставка | 1 |
| 00D | 4143531H | Ограничитель | 2 |
| 02 | 4085479H | Пылезащитное уплотнение | 2 |
| 04 | 3026127H | Палец | 1 |
| 05 | 3037537H | Палец | 1 |
| 06 | 3037538H | Палец | 1 |
| 07 | 4189839H | Регулировочная шайба 1.2 | 2 |
| 08 | 4143531H | Ограничитель | 2 |
| 09 | M222005H | Болт | 4 |
| 10 | J951020H | Гайка | 8 |
| 13 | 4144513H | Регулировочная шайба 1.2 | 2 |
| 15 | 4224631H | Кронштейн | 1 |
| 16 | J901425H | Болт | 1 |
| 17 | A590914H | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
