Кондиционер(2) — HITACHI EX300-3HHE

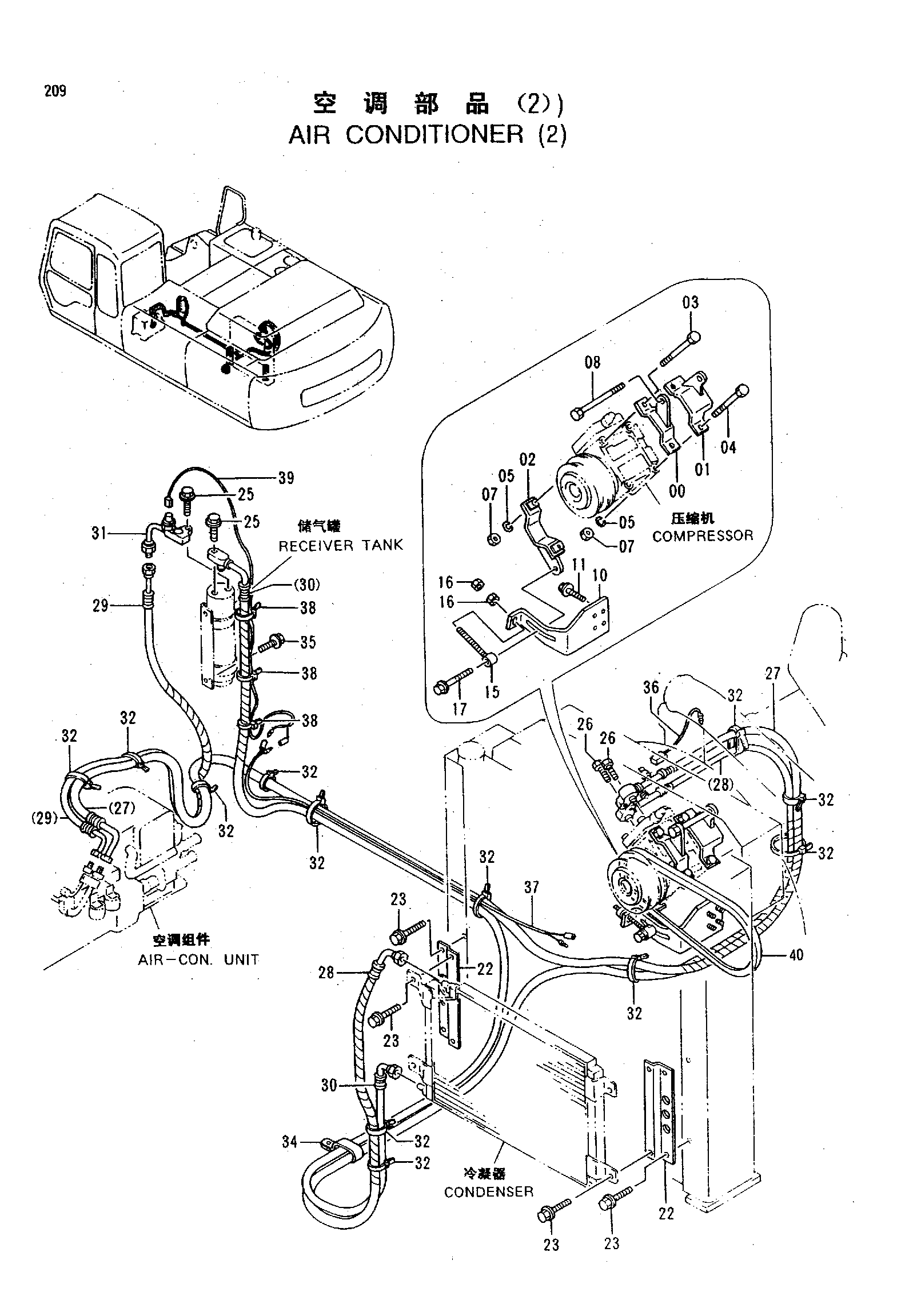

Заводская схема «Кондиционер(2)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9742263H | Кронштейн | 1 |
| 01 | 8058726H | Кронштейн | 1 |
| 02 | 9742264H | Кронштейн | 1 |
| 03 | J900802H | Болт | 2 |
| 04 | J900800H | Болт | 2 |
| 05 | A590908H | Пружинная шайба | 4 |
| 07 | M500807H | Гайка | 4 |
| 08 | 4283679H | Болт | 1 |
| 10 | 2036356H | Кронштейн | 1 |
| 11 | J011025H | Болт | 4 |
| 15 | 9800676H | Болт | 1 |
| 16 | J952010H | Гайка | 2 |
| 17 | J010840H | Болт | 1 |
| 22 | 9735921H | Кронштейн | 2 |
| 23 | J020820H | Болт с шайбой | 8 |
| 25 | J020625H | Болт | 2 |
| 26 | J020630H | Болт с шайбой | 2 |
| 27 | 4342135H | Шланг радиатора | 1 |
| 28 | 4342132H | Шланг радиатора | 1 |
| 29 | 4342134H | Шланг радиатора | 1 |
| 30 | 4342133H | Шланг радиатора | 1 |
| 31 | 4339727H | Трубка | 1 |
| 32 | 4055312H | Зажим | 12 |
| 34 | 4192034H | Зажим | 1 |
| 35 | J020820H | Болт с шайбой | 2 |
| 36 | 4342850H | Жгут проводов | 1 |
| 37 | 4291673H | Жгут проводов | 1 |
| 38 | 4055311H | Зажим | 3 |
| 39 | 4333463H | Провод электрический | 1 |
| 40 | 4391584H | Ремень V | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
