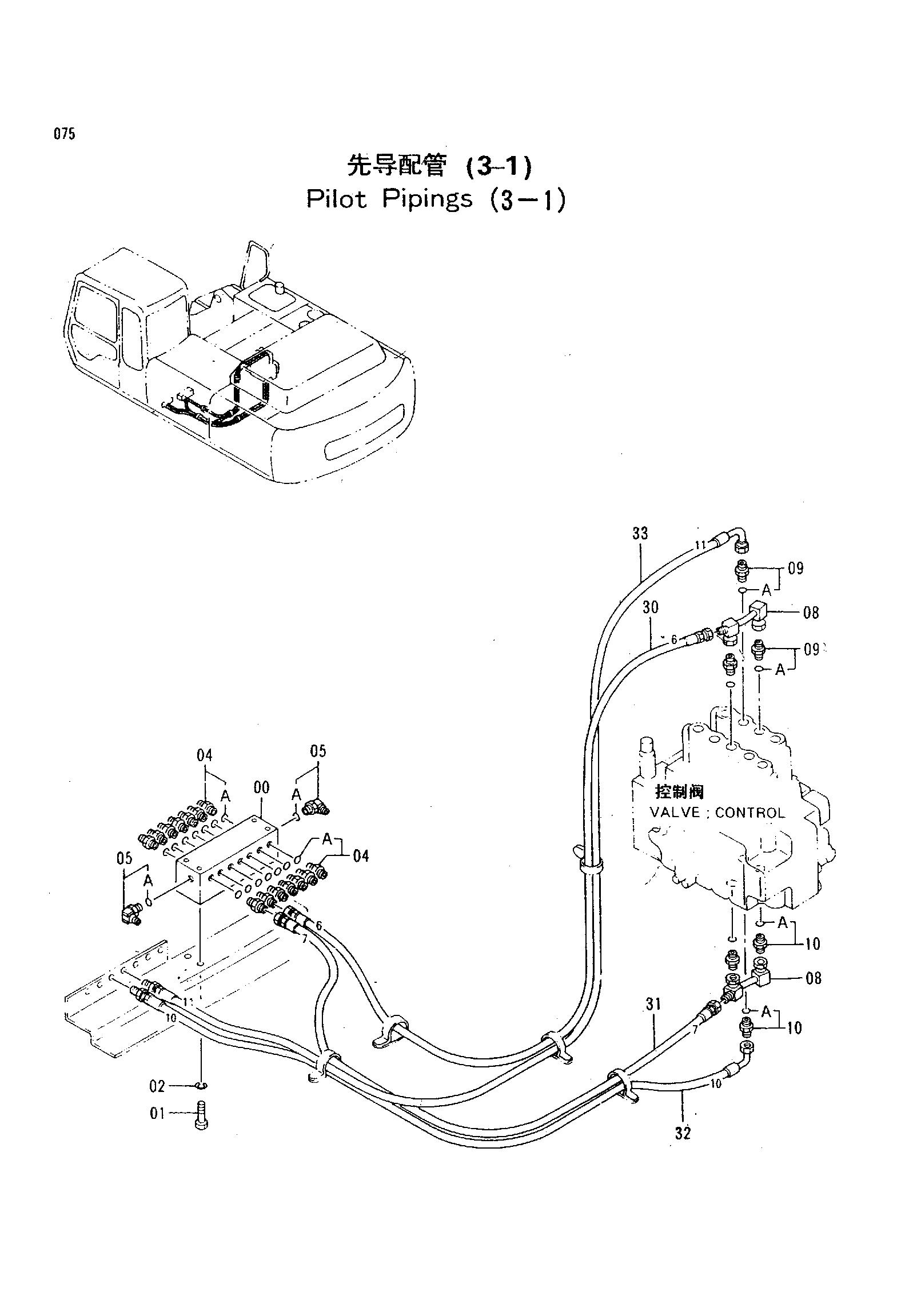

Пилотный трубопроводы(3-1) — HITACHI EX300-3HHE
Заводская схема «Пилотный трубопроводы(3-1)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4188552H | Клапан регулировочный | 1 |
| 01 | J901020H | Болт | 4 |
| 02 | A590910H | Пружинная шайба | 4 |
| 04 | 4200466H | Адаптер | 14 |
| 04A | 4509180H | Уплотнительное кольцо | 1 |
| 05 | 4154672H | Угловой штуцер | 2 |
| 05A | 4506418H | Уплотнительное кольцо | 1 |
| 08 | 8056426H | Трубка | 2 |
| 09 | 4202422H | Адаптер | 3 |
| 09A | 4509180H | Уплотнительное кольцо | 1 |
| 10 | 4200466H | Адаптер | 3 |
| 10A | 4509180H | Уплотнительное кольцо | 1 |
| 30 | 4313707H | Нейлоновый шланг (6) | 1 |
| 31 | 4287735H | Нейлоновый шланг (7) | 1 |
| 32 | 4313708H | Нейлоновый шланг (10) | 1 |
| 33 | 4313709H | Нейлоновый шланг (11) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
