Облицовка (1-1) — HITACHI EX300-3HHE

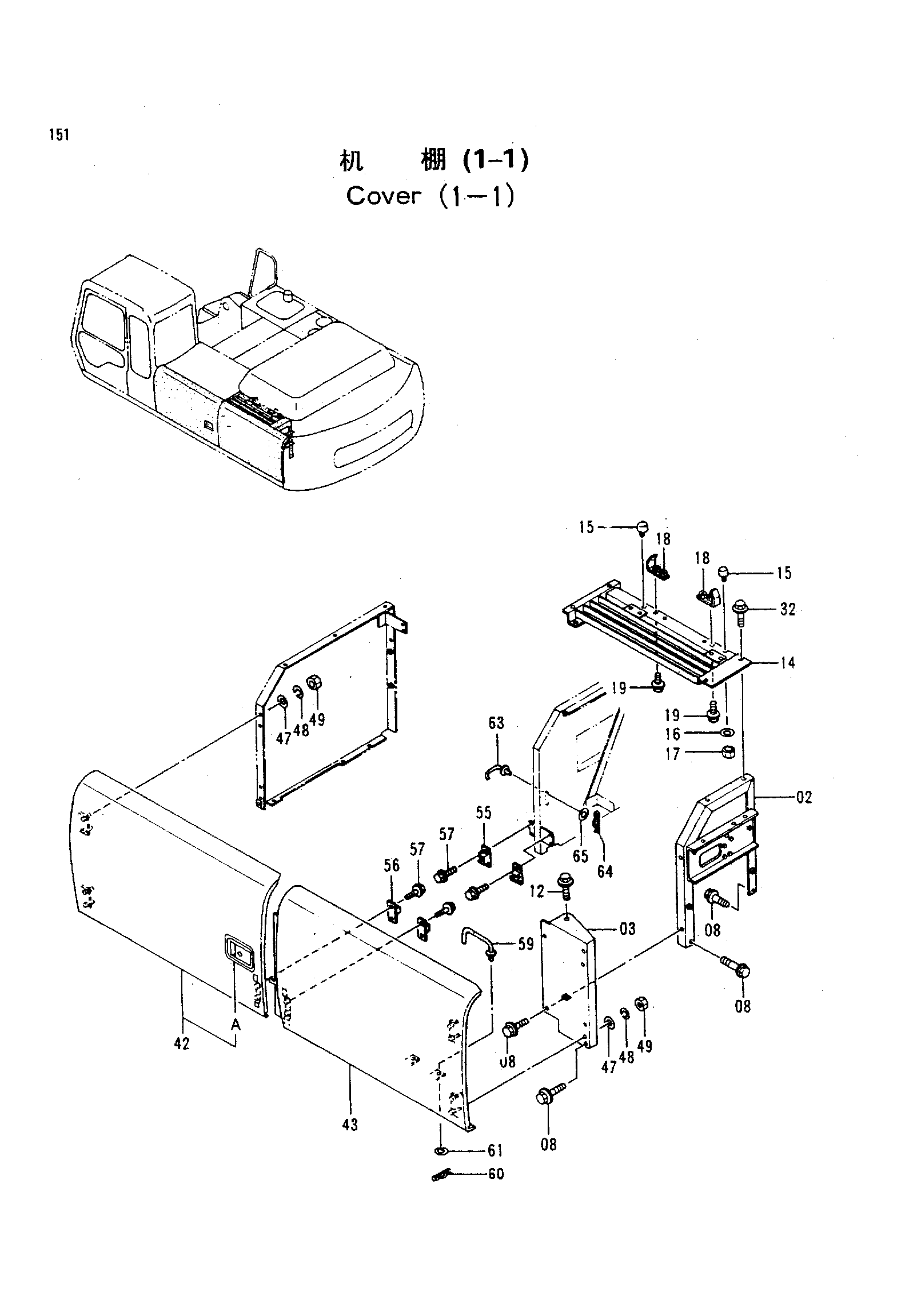

Заводская схема «Облицовка (1-1)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7025545H | Опора | 1 |
| 03 | 8053107H | Опора | 1 |
| 08 | J021030H | Болт с шайбой | 5 |
| 12 | J031030H | Болт с шайбой | 1 |
| 14 | 7029382H | Крышка | 1 |
| 15 | 4294508H | Ограничитель | 2 |
| 16 | A590110H | Плоская шайба | 2 |
| 17 | J950010H | Гайка | 2 |
| 18 | 9743889H | Кронштейн | 2 |
| 19 | J021025H | Болт с шайбой | 4 |
| 32 | J021030H | Болт с шайбой | 4 |
| 42 | 5004962H | Дверь | 1 |
| 42A | 4361637H | Дверь блокировка(для детали: см. отдельный паге) | 1 |
| 43 | 5004965H | Дверь | 1 |
| 47 | A590110H | Плоская шайба | 8 |
| 48 | A590910H | Пружинная шайба | 8 |
| 49 | J950010H | Гайка | 8 |
| 55 | 4175253H | Кронштейн | 2 |
| 56 | 4175254H | Ограничитель | 2 |
| 57 | J020614H | Болт с шайбой | 8 |
| 59 | 9737868H | Стойка | 1 |
| 60 | 4022697H | Стопорный палец | 1 |
| 61 | A590108H | Плоская шайба | 1 |
| 63 | 9738313H | Стойка | 1 |
| 64 | 4022696H | Стопорный палец | 1 |
| 65 | A590106H | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
