Пилотный трубопроводы(5-2) — HITACHI EX300-3HHE

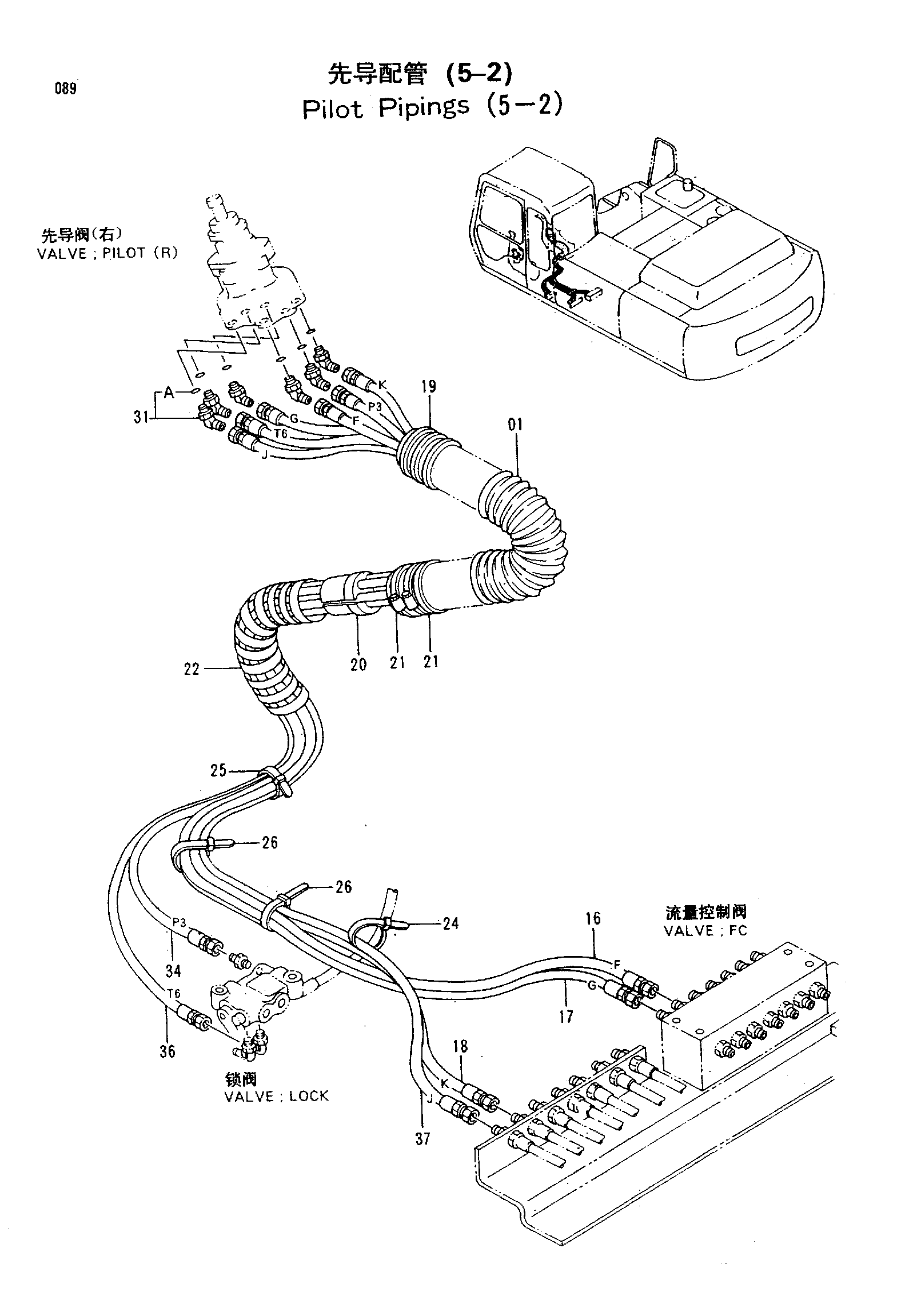

Заводская схема «Пилотный трубопроводы(5-2)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4317953H | Шланг | 1 |
| 16 | 4318038H | Шланг (F) | 1 |
| 17 | 4318039H | Шланг (G) | 1 |
| 18 | 4318040H | Шланг (K) | 1 |
| 19 | 4259730H | Шланг | 1 |
| 20 | 3056040H | Ограничитель | 1 |
| 21 | 4504491H | Хомут шланга | 2 |
| 22 | 4044420H | Защитный кожух | 1 |
| 24 | 4055311H | Ленточный зажим | 1 |
| 25 | 4055312H | Ленточный зажим | 1 |
| 26 | 4121859H | Ленточный зажим | 2 |
| 31 | 4286916H | Угловой штуцер | 6 |
| 31A | 957366H | Уплотнительное кольцо | 1 |
| 34 | 4284000H | Шланг (P3) | 1 |
| 36 | 4284001H | Шланг (T6) | 1 |
| 37 | 4318041H | Шланг (J) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
