Пилотный трубопроводы(2-4) — HITACHI EX300-3HHE

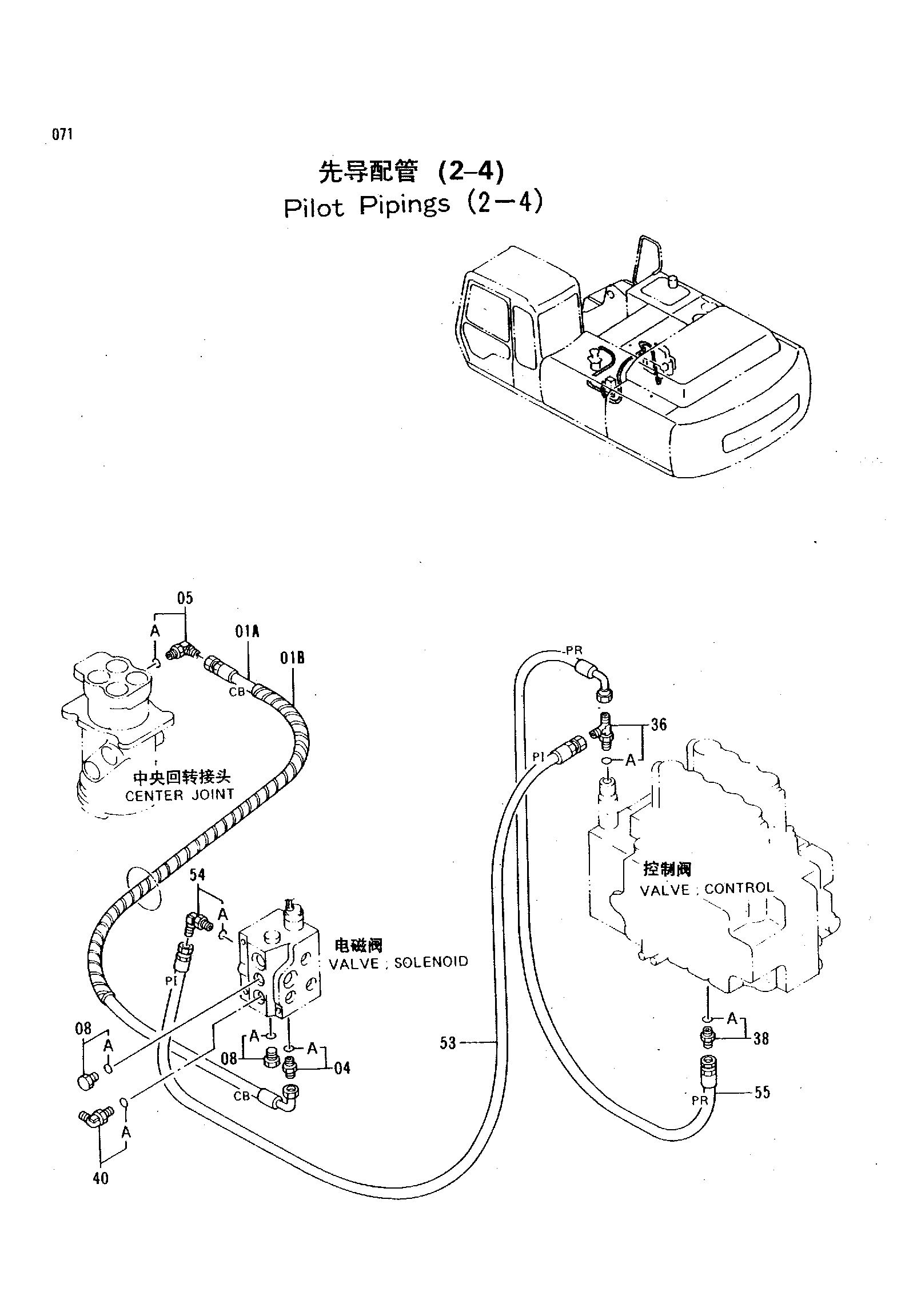

Заводская схема «Пилотный трубопроводы(2-4)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A | 4316565H | Нейлоновый шланг (CB) | 1 |
| 01B | 4133527H | Защитный кожух | 1 |
| 04 | 4200465H | Адаптер | 1 |
| 04A | 957366H | Уплотнительное кольцо | 1 |
| 05 | 4154670H | Угловой штуцер | 1 |
| 05A | 957366H | Уплотнительное кольцо | 1 |
| 08 | 4093624H | Пробка | 2 |
| 08A | 957366H | Уплотнительное кольцо | 1 |
| 36 | 4203171H | Тройник | 1 |
| 36A | 957366H | Уплотнительное кольцо | 1 |
| 38 | 4200465H | Адаптер | 1 |
| 38A | 957366H | Уплотнительное кольцо | 1 |
| 40 | 4202112H | Угловой штуцер | 1 |
| 40A | 4509180H | Уплотнительное кольцо | 1 |
| 53 | 4326987H | Шланг (PI) | 1 |
| 54 | 4154670H | Угловой штуцер | 1 |
| 54A | 957366H | Уплотнительное кольцо | 1 |
| 55 | 4326988H | Шланг (PR) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
