Передний трубопроводы для гидромолот и гидроножницы — HITACHI EX300-3HHE

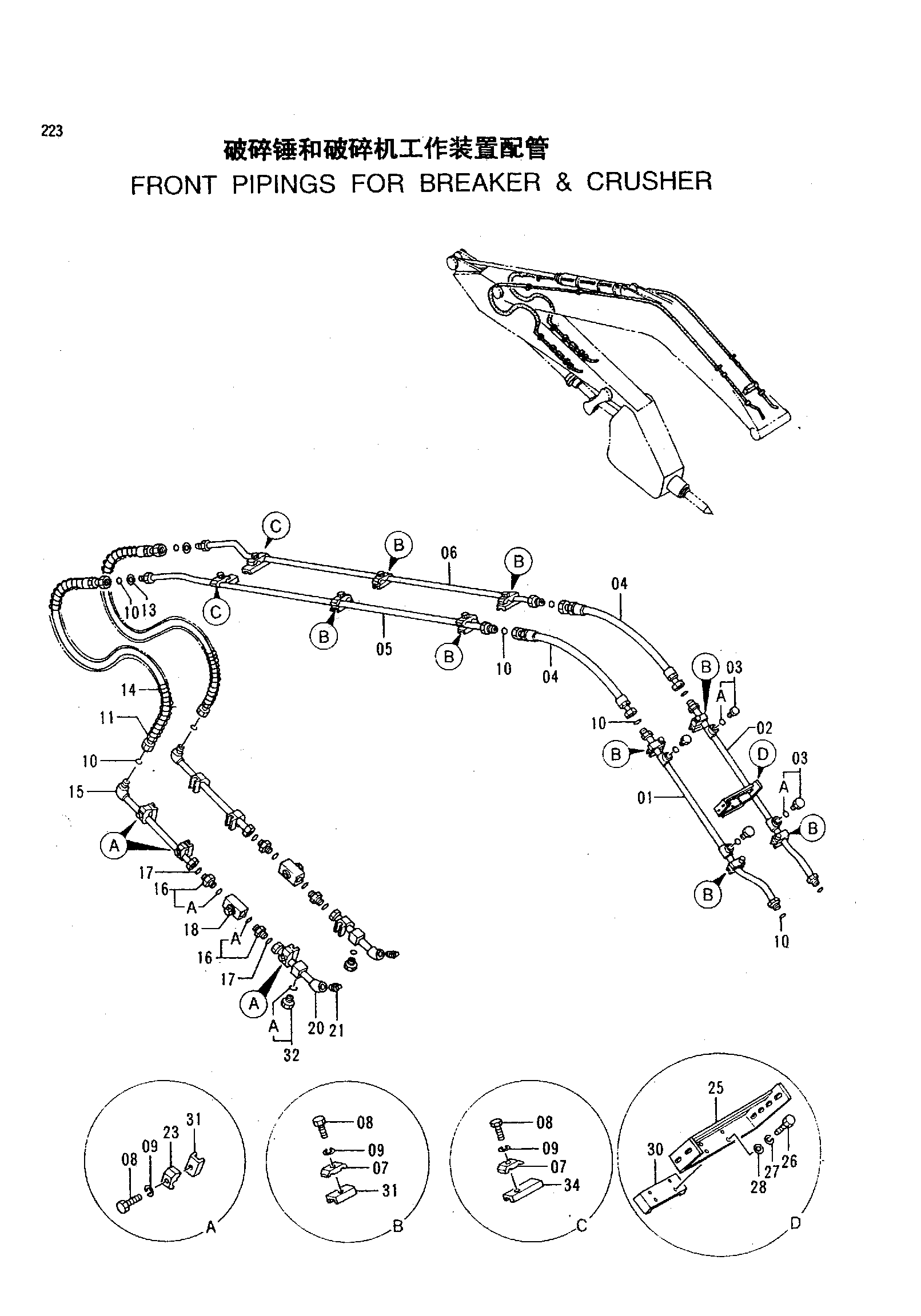

Заводская схема «Передний трубопроводы для гидромолот и гидроножницы» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9741140H | Трубка | 1 |
| 02 | 9741141H | Трубка | 1 |
| 03 | 4174542H | Пробка | 4 |
| 03A | 4506424H | Уплотнительное кольцо | 1 |
| 04 | 4320038H | Шланг | 2 |
| 05 | 9741142H | Трубка | 1 |
| 06 | 9741143H | Трубка | 1 |
| 07 | 4189860H | Хомут трубки | 10 |
| 08 | J901270H | Болт | 16 |
| 09 | A590912H | Пружинная шайба | 16 |
| 10 | 4187328H | Уплотнительное кольцо | 10 |
| 11 | 4320039H | Шланг | 2 |
| 13 | 4208245H | Шайба | 2 |
| 14 | 4055142H | Защитный кожух | 2 |
| 15 | 9741144H | Трубка | 2 |
| 16 | 4205196H | Адаптер | 4 |
| 16A | 4506429H | Уплотнительное кольцо | 1 |
| 17 | 4187329H | Уплотнительное кольцо | 4 |
| 18 | 4287720H | Запорный клапан | 2 |
| 20 | 9738455H | Трубка | 2 |
| 21 | 94-2026H | Пробка | 2 |
| 23 | 4190127H | Хомут трубки | 6 |
| 25 | 8040960H | Кронштейн | 2 |
| 26 | J901230H | Болт | 8 |
| 27 | A590912H | Пружинная шайба | 8 |
| 28 | A590112H | Пружинная шайба | 8 |
| 30 | 4217033H | Седло винта | 2 |
| 31 | 9735916H | Седло винта | 14 |
| 32 | 4113926H | Пробка | 2 |
| 32A | 4506429H | Уплотнительное кольцо | 1 |
| 34 | 9741229H | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
