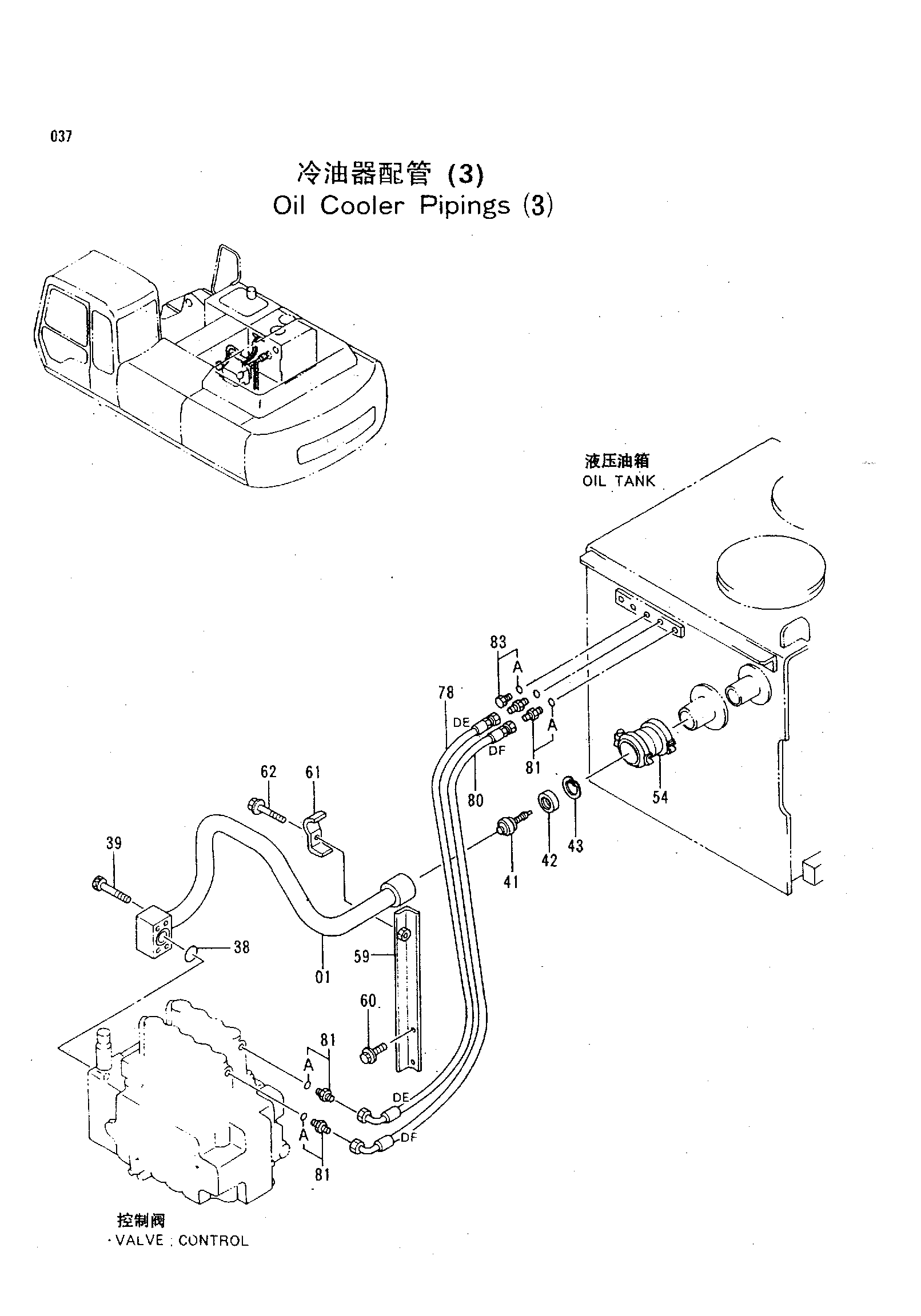

Масляный радиатор трубопроводы(3) — HITACHI EX300-3HHE
Заводская схема «Масляный радиатор трубопроводы(3)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8056456H | Трубка | 1 |
| 38 | A811040H | Уплотнительное кольцо | 1 |
| 39 | M341065H | Болт с внутренним шестигранником | 4 |
| 41 | 4324257H | Клапан | 1 |
| 42 | 4188628H | Кольцо | 1 |
| 43 | 991721H | Стопорное кольцо | 1 |
| 54 | 4067833H | Муфта | 1 |
| 59 | 9740640H | Опора | 1 |
| 60 | J021025H | Болт с шайбой | 2 |
| 61 | 4053698H | Хомут трубки | 1 |
| 62 | J011270H | Болт с шайбой | 1 |
| 78 | 4319372H | Нейлоновый шланг (DE) | 1 |
| 80 | 4213823H | Нейлоновый шланг (DF) | 1 |
| 81 | 4200465H | Адаптер | 4 |
| 81A | 957366H | Уплотнительное кольцо | 1 |
| 83 | 4092534H | Пробка | 1 |
| 83A | 4509180H | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
