Управление педаль (гидромолот и гидроножницы) — HITACHI EX300-3HHE

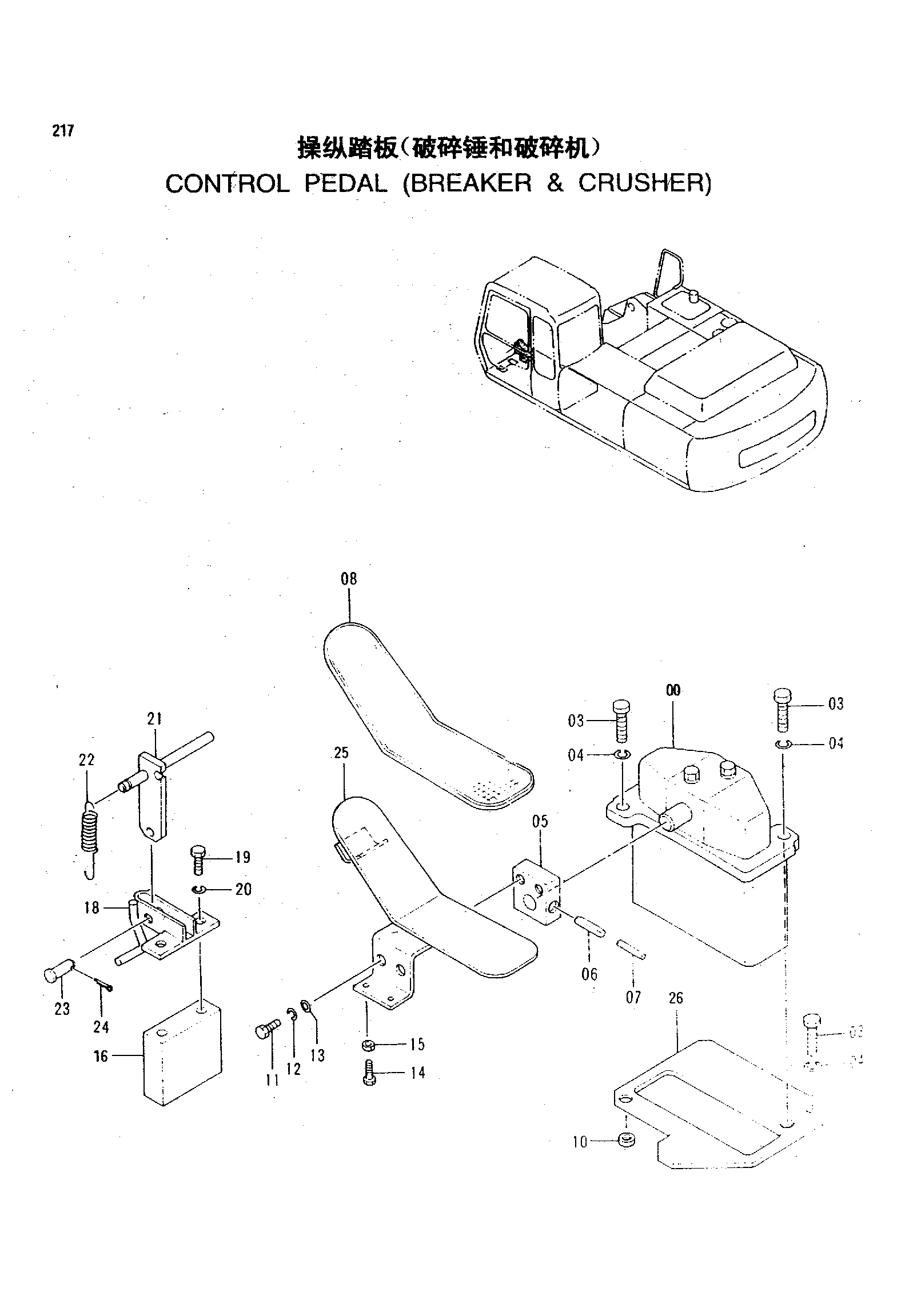

Заводская схема «Управление педаль (гидромолот и гидроножницы)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9137384H | Пилотный клапан | 1 |
| 03 | J901035H | Болт | 3 |
| 04 | A590910H | Пружинная шайба | 3 |
| 05 | 4211166H | Кронштейн | 1 |
| 06 | 4205317H | Пружинный штифт | 1 |
| 07 | 4205318H | Пружинный штифт | 1 |
| 08 | 4283758H | Крышка | 1 |
| 10 | J950010H | Гайка | 1 |
| 11 | J901025H | Болт | 2 |
| 12 | A590910H | Пружинная шайба | 2 |
| 13 | A590110H | Плоская шайба | 2 |
| 14 | J900835H | Болт | 1 |
| 15 | M500807H | Гайка | 1 |
| 16 | 4282232H | Проставка | 1 |
| 18 | 8034081H | Кронштейн | 1 |
| 19 | J901000H | Болт | 2 |
| 20 | A590910H | Пружинная шайба | 2 |
| 21 | 9729325H | Кронштейн | 1 |
| 22 | 4149125H | Пружина | 1 |
| 23 | A741026H | Палец | 1 |
| 24 | A763016H | Шплинт | 1 |
| 25 | 8055953H | Педаль | 1 |
| 26 | 9742905H | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
