Механизм поворота(2) — HITACHI EX300-3HHE

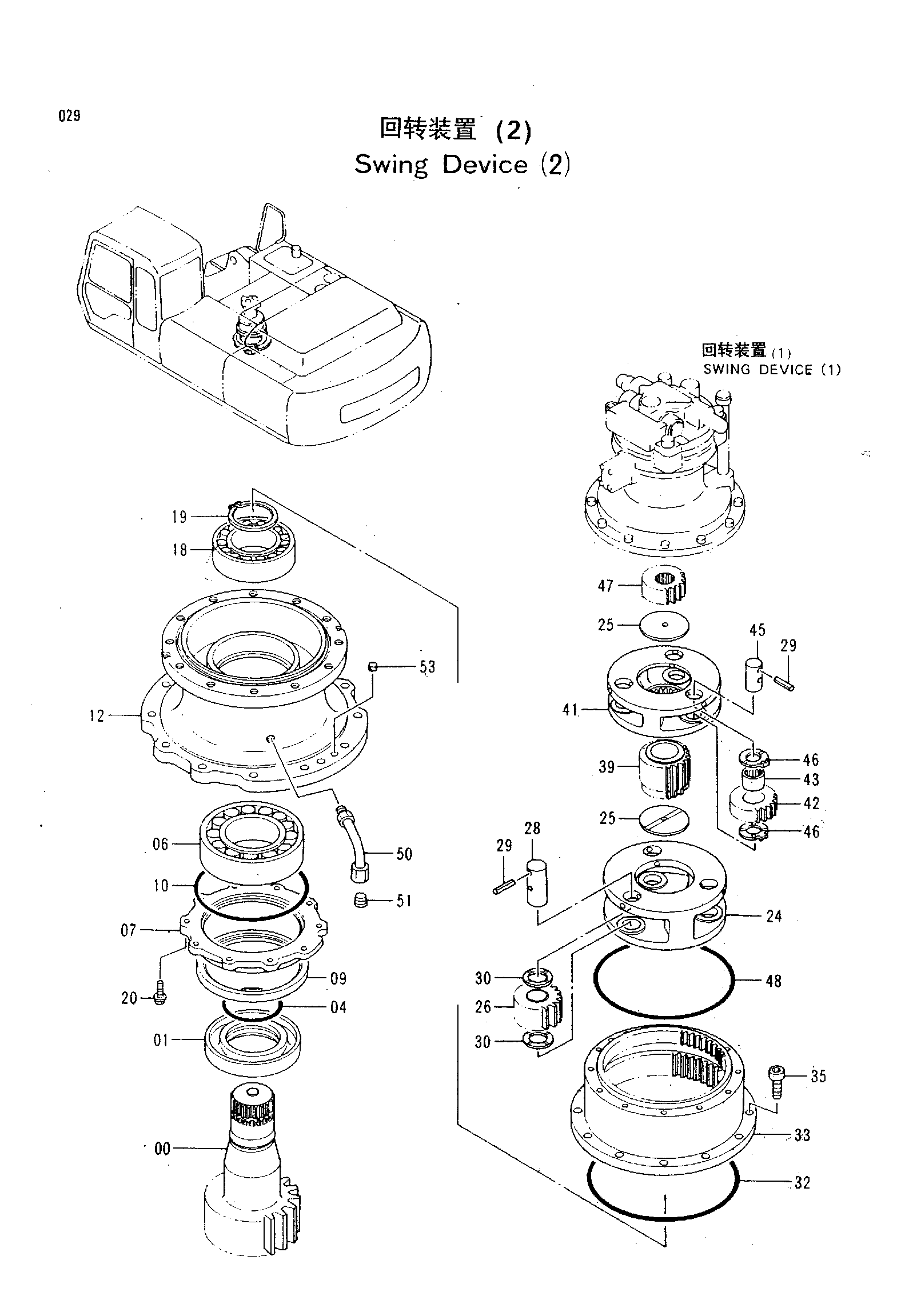

Заводская схема «Механизм поворота(2)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2029055H | Вал проп. | 1 |
| 01 | 4256346H | Втулка | 1 |
| 04 | A811140H | Уплотнительное кольцо | 1 |
| 06 | 4305425H | Подшипник. спх.рол. | 1 |
| 07 | 3060561H | Крышка | 1 |
| 09 | 4253308H | Масляное уплотнение | 1 |
| 10 | 4247590H | Уплотнительное кольцо | 1 |
| 12 | 1014810H | Корпус | 1 |
| 18 | 4176247H | Подшипник. спх.рол. | 1 |
| 19 | 991354H | Стопорное кольцо | 1 |
| 20 | J011240H | Болт с шайбой | 10 |
| 24 | 1014808H | Водило | 1 |
| 25 | 4194454H | Упорная пластина | 2 |
| 26 | 9734405H | Планетарная шестерня | 3 |
| 28 | 4244694H | Палец | 3 |
| 29 | 986954H | Пружинный штифт | 6 |
| 30 | 4266934H | Упорная пластина | 6 |
| 32 | 4254449H | Уплотнительное кольцо | 1 |
| 33 | 1014811H | Коронная шестерня | 1 |
| 35 | M342056H | Болт с внутренним шестигранником | 12 |
| 39 | 3050683H | Солнечная шестерня | 1 |
| 41 | 1014809H | Водило | 1 |
| 42 | 3050684H | Планетарная шестерня | 3 |
| 43 | 4183818H | Игольчатый подшипник | 3 |
| 45 | 4256347H | Палец | 3 |
| 46 | 4273336H | Упорная пластина | 6 |
| 47 | 3050685H | Солнечная шестерня | 1 |
| 48 | 4203188H | Уплотнительное кольцо | 1 |
| 50 | 8050212H | Трубка | 1 |
| 51 | 94-2013H | Пробка | 1 |
| 53 | 431578H | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
