Электрооборудование(3-1) — HITACHI EX300-3HHE

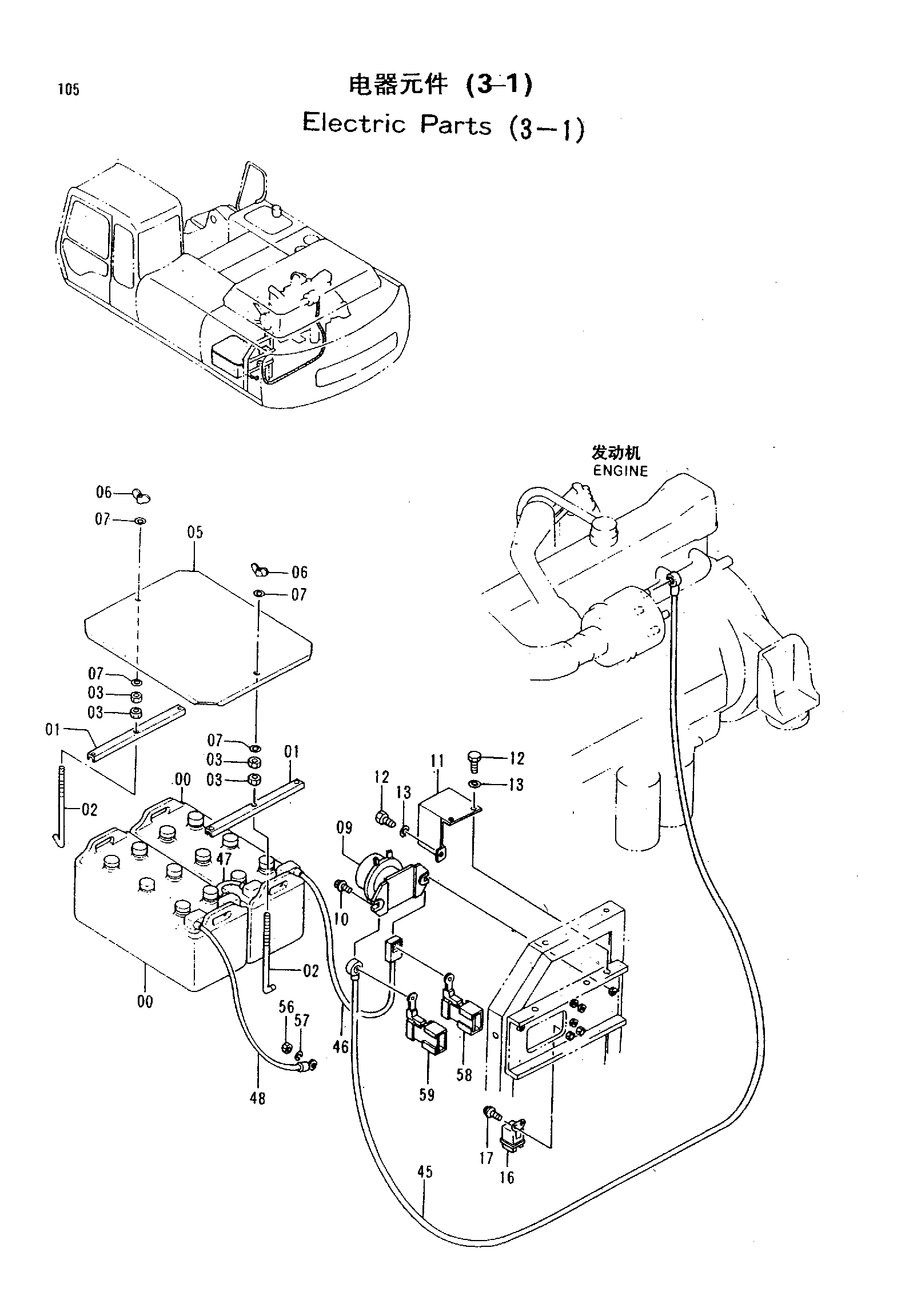

Заводская схема «Электрооборудование(3-1)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4318630H | Аккумулятор | 2 |
| 01 | 4145156H | Опора | 2 |
| 02 | 4257034H | Болт крюк | 2 |
| 03 | J950010H | Гайка | 4 |
| 05 | 8051107H | Крышка | 1 |
| 06 | M570010H | Гайка винг | 2 |
| 07 | A590110H | Плоская шайба | 4 |
| 09 | 4255762H | Реле аккумулятор | 1 |
| 10 | J020830H | Болт с шайбой | 2 |
| 11 | 3056019H | Крышка | 1 |
| 12 | J900816H | Болт | 3 |
| 13 | A590108H | Плоская шайба | 3 |
| 16 | 4251587H | Реле (глов пробка) | 1 |
| 17 | J020620H | Болт с шайбой | 2 |
| 45 | 4277392H | Жгут проводов | 1 |
| 46 | 4284492H | Жгут проводов | 1 |
| 47 | 4263511H | Жгут проводов | 1 |
| 48 | 4263509H | Жгут проводов | 1 |
| 56 | J950010H | Гайка | 1 |
| 57 | A590910H | Пружинная шайба | 1 |
| 58 | 4270554H | Фусибле-линк (40A) | 1 |
| 59 | 4270555H | Фусибле-линк (50A) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
