Масляный радиатор трубопроводы(1) — HITACHI EX300-3HHE

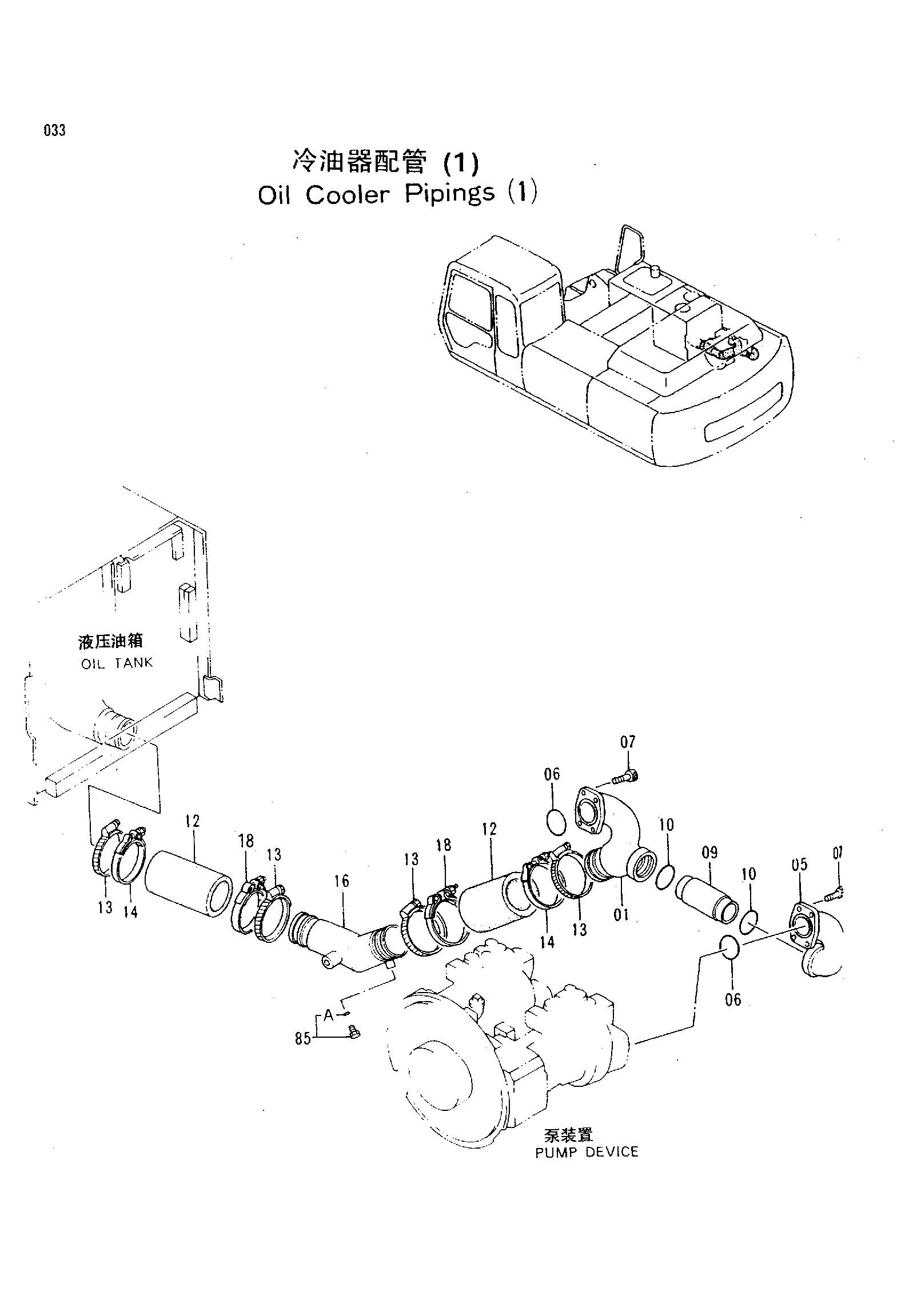

Заводская схема «Масляный радиатор трубопроводы(1)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1018863H | Коллектор | 1 |
| 05 | 2034914H | Коллектор | 1 |
| 06 | A811075H | Уплотнительное кольцо | 2 |
| 07 | M341228H | Болт с внутренним шестигранником | 8 |
| 09 | 3036667H | Трубка | 1 |
| 10 | 4113155H | Уплотнительное кольцо | 2 |
| 12 | 4314063H | Резиновый шланг | 2 |
| 13 | 4512716H | Хомут шланга | 4 |
| 14 | 4282488H | Хомут шланга | 2 |
| 16 | 9740482H замена: 8070216H | Всасывающая трубка | 1 |
| 16 | 8070216H | Всасывающая трубка | 1 |
| 18 | 4282488H замена: 4282489H | Хомут шланга | 2 |
| 18 | 4282489H | Хомут шланга | 2 |
| 85 | 4093624H | Пробка | 1 |
| 85A | 957366H | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
