Пилотный трубопроводы(1-2) — HITACHI EX300-3HHE

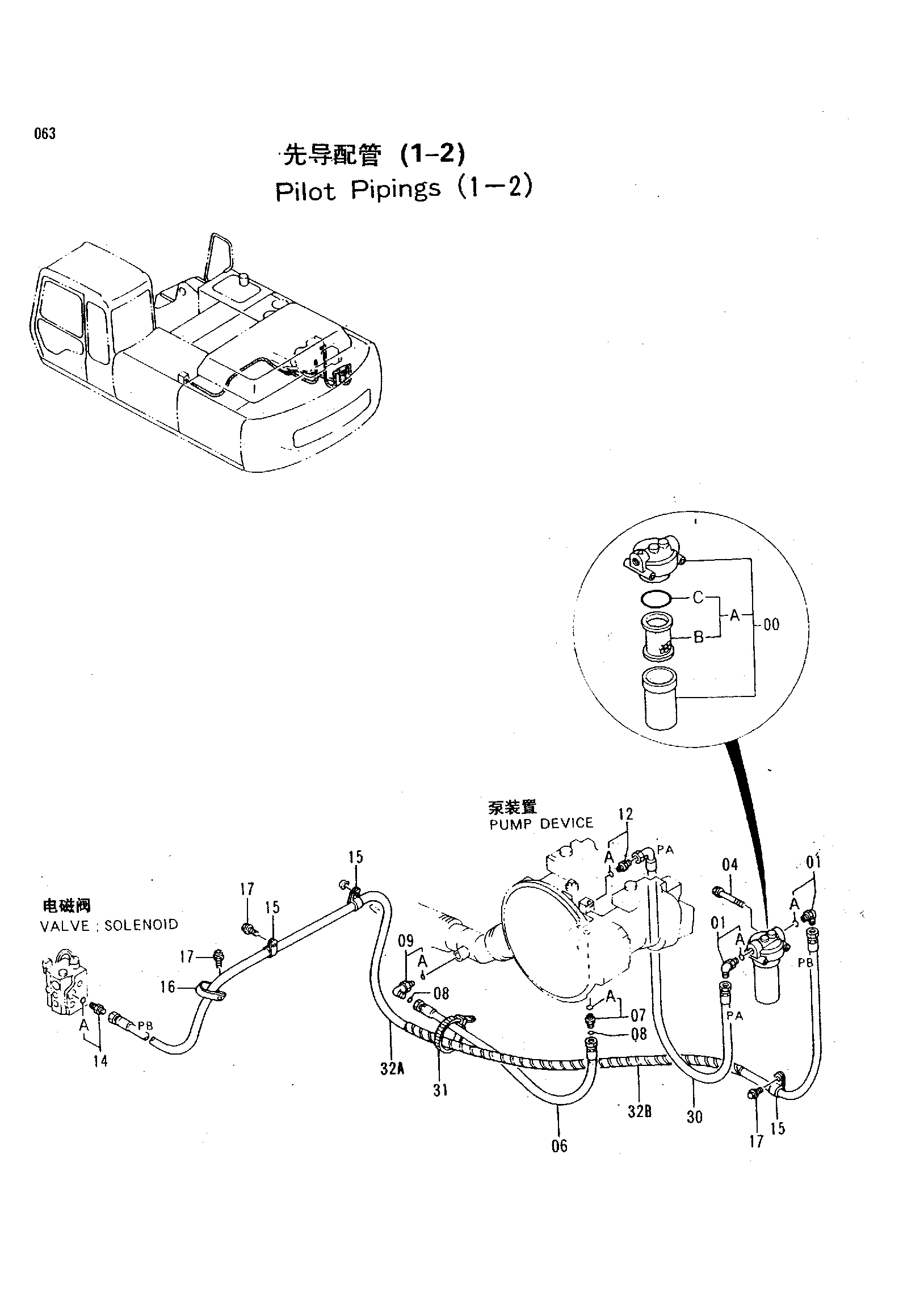

Заводская схема «Пилотный трубопроводы(1-2)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4191300H | Масляный фильтр | 1 |
| 00A | 4207841H | Элемент масляный | 1 |
| 00B | 4191301H | Фильтрующий элемент | 1 |
| 00C | A811065H | Уплотнительное кольцо | 1 |
| 01 | 4154672H | Угловой штуцер | 2 |
| 01A | 4506418H | Уплотнительное кольцо | 1 |
| 04 | J011000H | Болт с шайбой | 2 |
| 06 | 4197724H | Шланг | 1 |
| 07 | 4189619H | Адаптер | 1 |
| 07A | 4506424H | Уплотнительное кольцо | 1 |
| 08 | 4187308H | Уплотнительное кольцо | 2 |
| 09 | 4157562H | Угловой штуцер | 1 |
| 09A | 4506424H | Уплотнительное кольцо | 1 |
| 12 | 4221290H | Адаптер | 1 |
| 12A | 4509180H | Уплотнительное кольцо | 1 |
| 14 | 4210361H | Адаптер | 1 |
| 14A | 4506418H | Уплотнительное кольцо | 1 |
| 15 | 4190263H | Зажим | 3 |
| 16 | 4190264H | Зажим | 1 |
| 17 | J011020H | Болт с шайбой | 3 |
| 30 | 4263040H | Шланг (PA) | 1 |
| 31 | 4055312H | Ленточный зажим | 1 |
| 32A | 4319373H | Шланг (PB) | 1 |
| 32B | 4044420H | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
