Пилотный трубопроводы(5-1) — HITACHI EX300-3HHE

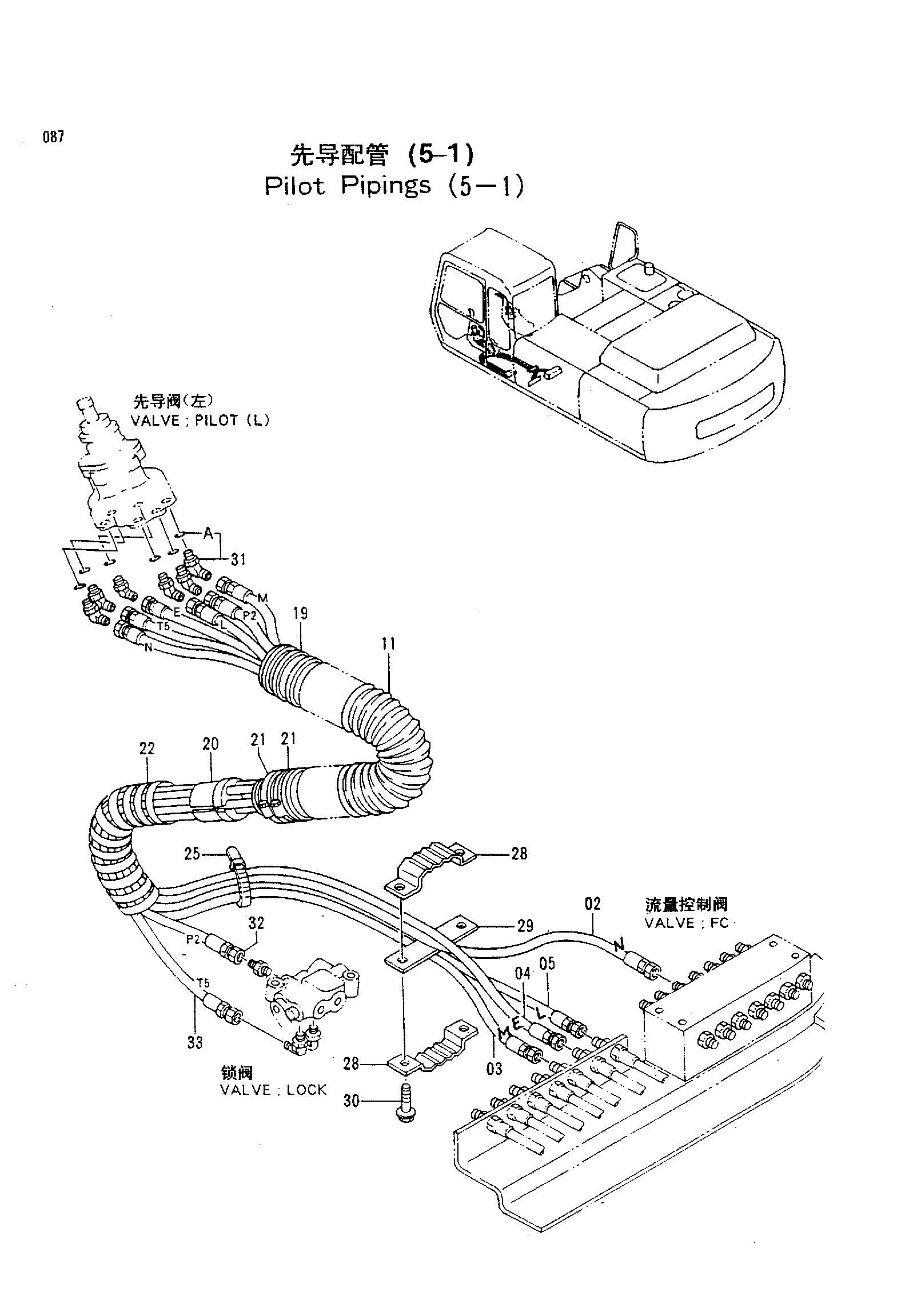

Заводская схема «Пилотный трубопроводы(5-1)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4318034H | Шланг (E) | 1 |
| 03 | 4318035H | Шланг (левый) | 1 |
| 04 | 4318036H | Шланг (M) | 1 |
| 05 | 4318037H | Шланг (N) | 1 |
| 10 | 4317301H | Проставка | 2 |
| 11 | 4317953H | Шланг | 1 |
| 19 | 4259730H | Шланг | 1 |
| 20 | 3056040H | Ограничитель | 1 |
| 21 | 4504491H | Хомут шланга | 2 |
| 22 | 4044420H | Защитный кожух | 1 |
| 25 | 4055312H | Ленточный зажим | 1 |
| 28 | 9727638H | Хомут шланга | 2 |
| 29 | 9727636H | Пластина | 1 |
| 30 | J021035H | Болт с шайбой | 2 |
| 31 | 4286916H | Угловой штуцер | 6 |
| 31A | 957366H | Уплотнительное кольцо | 1 |
| 32 | 4283998H | Шланг (P2) | 1 |
| 33 | 4283999H | Шланг (T5) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
