Пилотный трубопроводы (гидромолот и гидроножницы) — HITACHI EX300-3HHE

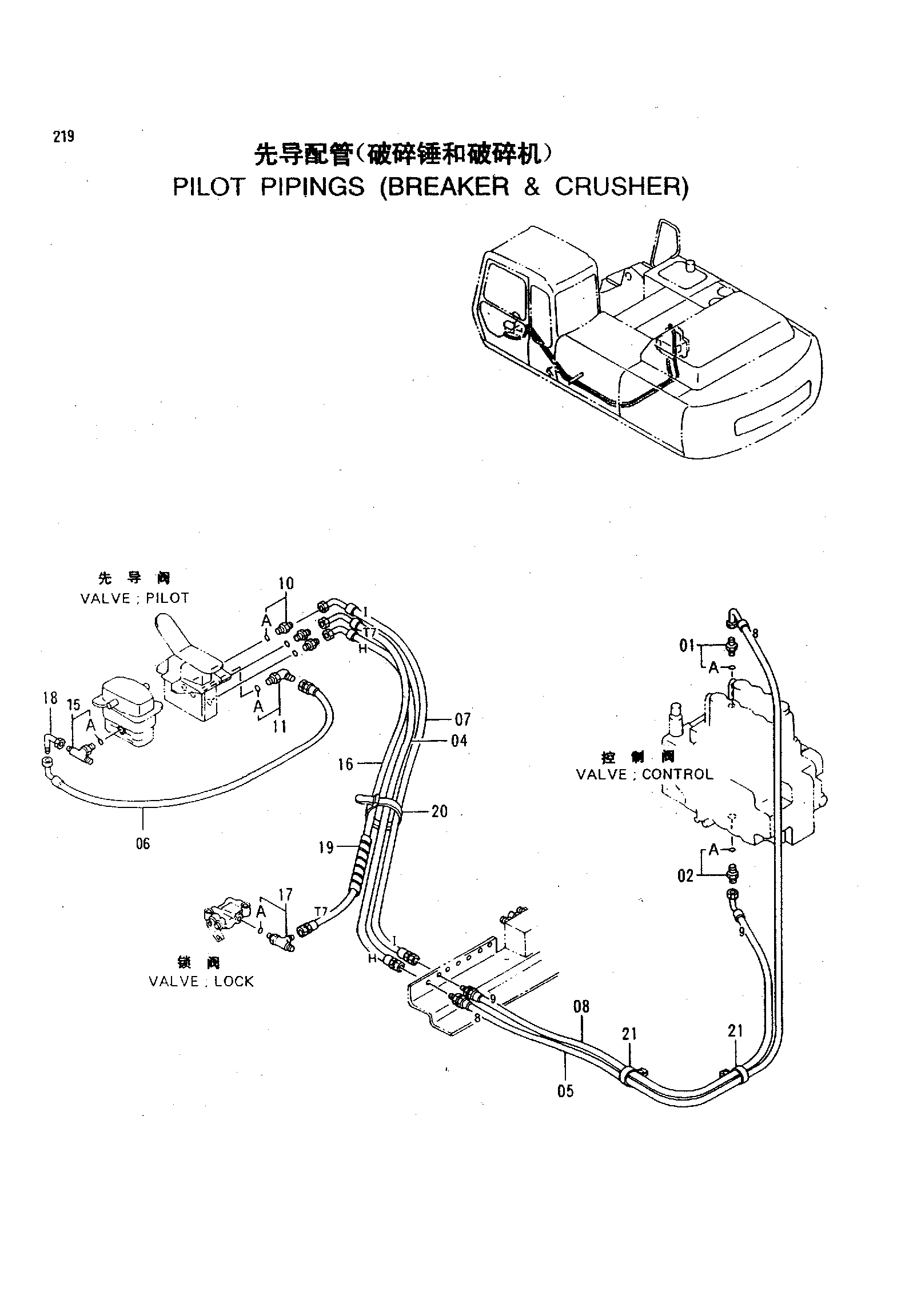

Заводская схема «Пилотный трубопроводы (гидромолот и гидроножницы)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202422H | Адаптер | 1 |
| 01A | 4509180H | Уплотнительное кольцо | 1 |
| 02 | 4200466H | Адаптер | 1 |
| 02A | 4509180H | Уплотнительное кольцо | 1 |
| 04 | 4226325H | Нейлоновый шланг | 1 |
| 05 | 4218405H | Нейлоновый шланг | 1 |
| 06 | 4313344H | Нейлоновый шланг | 1 |
| 07 | 4218407H | Нейлоновый шланг | 1 |
| 08 | 4218404H | Нейлоновый шланг | 1 |
| 10 | 4200467H | Адаптер | 3 |
| 10A | 957366H | Уплотнительное кольцо | 1 |
| 11 | 4156434H | Угловой штуцер | 1 |
| 11A | 957366H | Уплотнительное кольцо | 1 |
| 15 | 4208473H | Тройник | 1 |
| 15A | 957366H | Уплотнительное кольцо | 1 |
| 16 | 4210340H | Нейлоновый шланг | 1 |
| 17 | 4205363H | Тройник | 1 |
| 17A | 4509180H | Уплотнительное кольцо | 1 |
| 18 | 4239976H | Унион S | 1 |
| 19 | 4133527H | Защитный кожух | 4 |
| 20 | 4121859H | Ленточный зажим | 6 |
| 21 | 4259220H | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
