Пилотный трубопроводы(2-3) — HITACHI EX300-3HHE

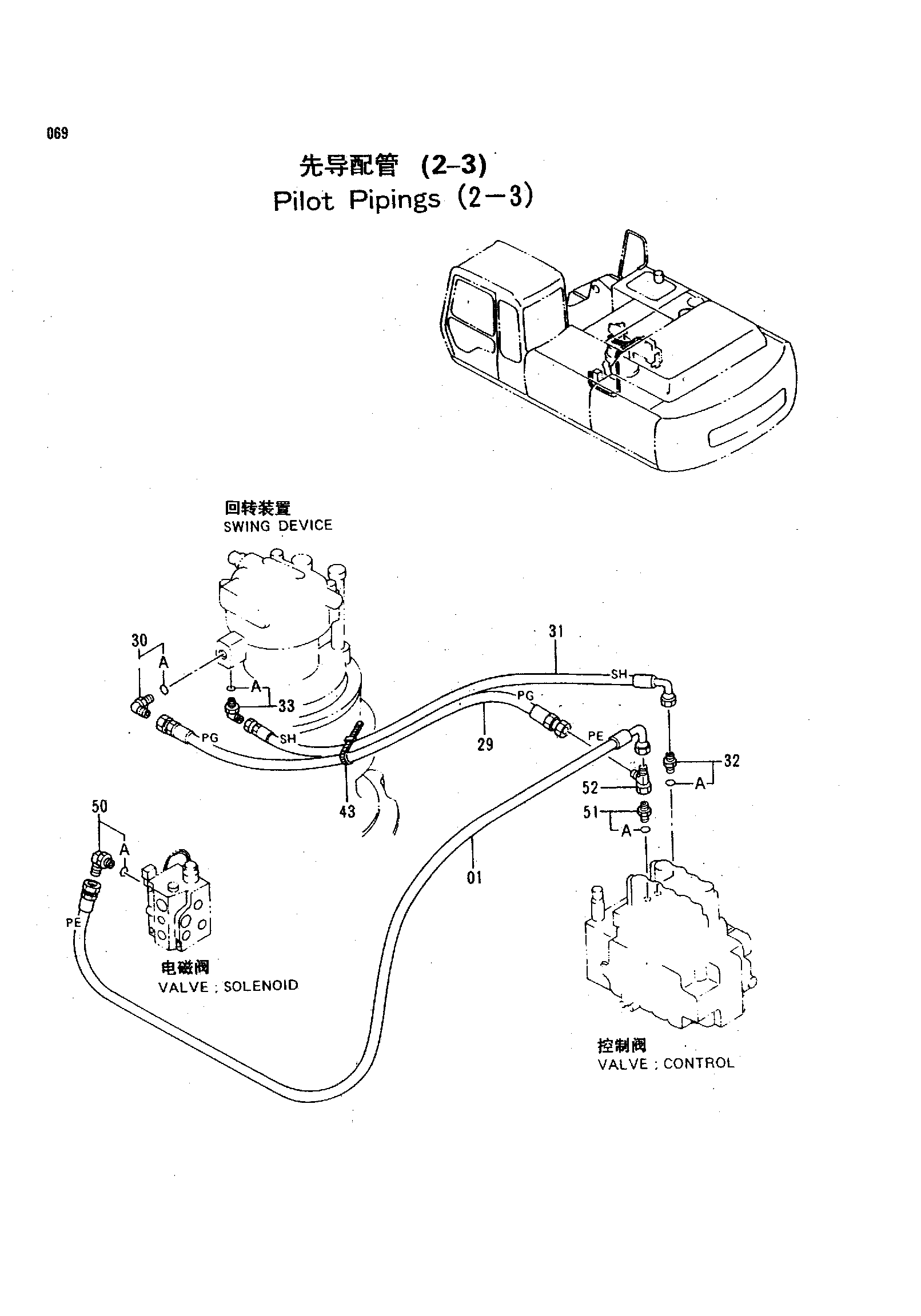

Заводская схема «Пилотный трубопроводы(2-3)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4316569H | Нейлоновый шланг (PE) | 1 |
| 29 | 4316564H | Нейлоновый шланг (PG) | 1 |
| 30 | 4156434H | Угловой штуцер | 1 |
| 30A | 957366H | Уплотнительное кольцо | 1 |
| 31 | 4213446H | Нейлоновый шланг (SH) | 1 |
| 32 | 4200465H | Адаптер | 1 |
| 32A | 957366H | Уплотнительное кольцо | 1 |
| 33 | 4154670H | Угловой штуцер | 1 |
| 33A | 957366H | Уплотнительное кольцо | 1 |
| 43 | 4055312H | Ленточный зажим | 1 |
| 50 | 4154671H | Угловой штуцер | 1 |
| 50A | 4509180H | Уплотнительное кольцо | 1 |
| 51 | 4200467H | Адаптер | 1 |
| 51A | 957366H | Уплотнительное кольцо | 1 |
| 52 | 4246672H | Соединительный штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
