Передний трубопроводы (1) — HITACHI EX300-3HHE

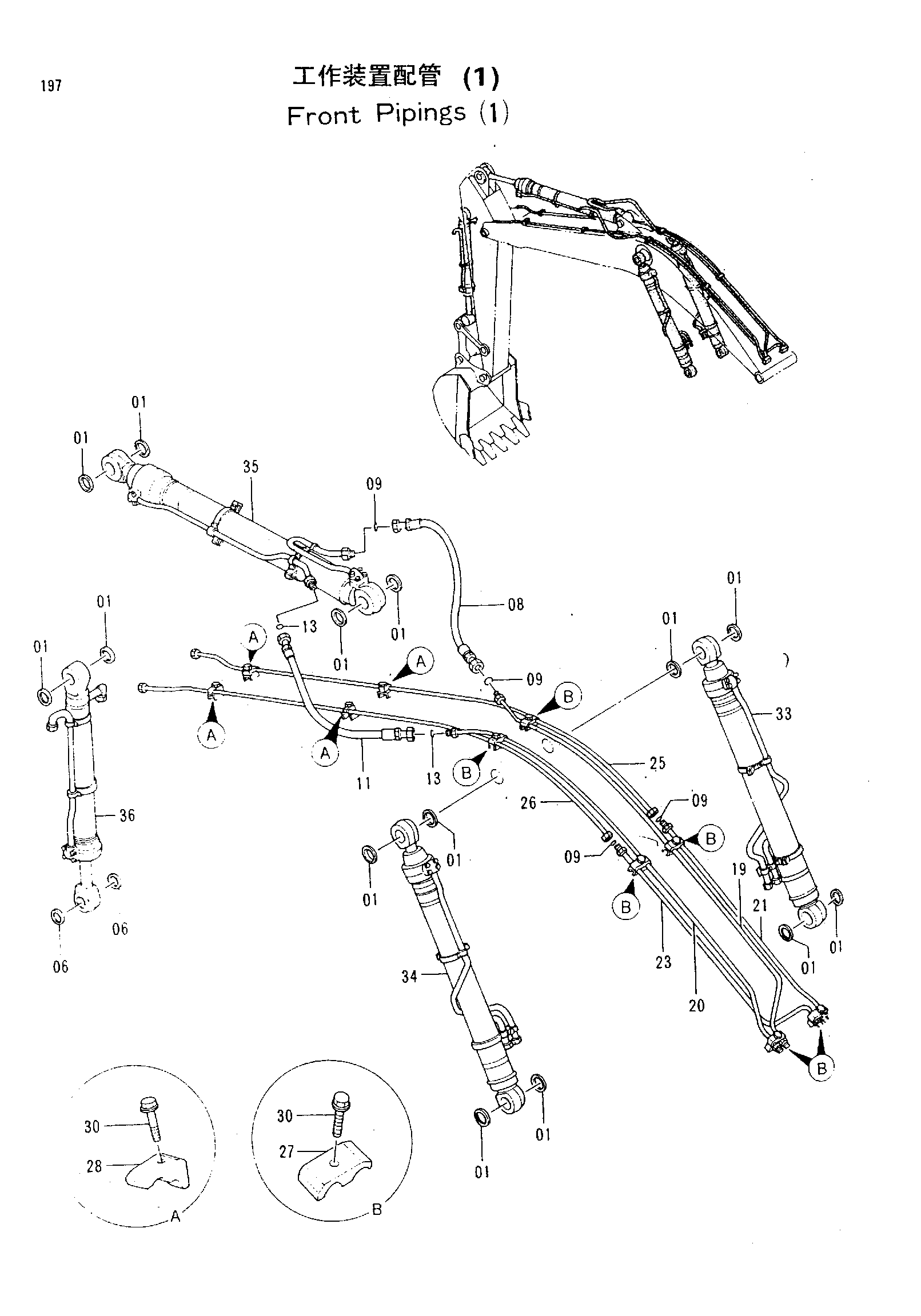

Заводская схема «Передний трубопроводы (1)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4074008H | Пылезащитное уплотнение | 14 |
| 06 | 4067901H | Пылезащитное уплотнение | 2 |
| 08 | 4314984H | Шланг | 1 |
| 09 | 4187329H | Уплотнительное кольцо | 4 |
| 11 | 4314985H | Шланг | 1 |
| 13 | 4187328H | Уплотнительное кольцо | 2 |
| 19 | 8059286H | Трубка | 1 |
| 20 | 8059298H | Трубка | 1 |
| 21 | 9727149H | Трубка | 1 |
| 23 | 9727148H | Трубка | 1 |
| 25 | 8044894H | Трубка | 1 |
| 26 | 8044895H | Трубка | 1 |
| 27 | 4189860H | Хомут трубки | 6 |
| 28 | 4190127H | Хомут трубки | 4 |
| 30 | J011265H | Болт с шайбой | 10 |
| 33 | 9122615H | Гидроцилиндр стрелы (правый) | 1 |
| 34 | 9122616H | Гидроцилиндр стрелы (левый) | 1 |
| 35 | 9122617H | Гидроцилиндр рукояти | 1 |
| 36 | 9122618H | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
