Детали пола — HITACHI EX300-3HHE

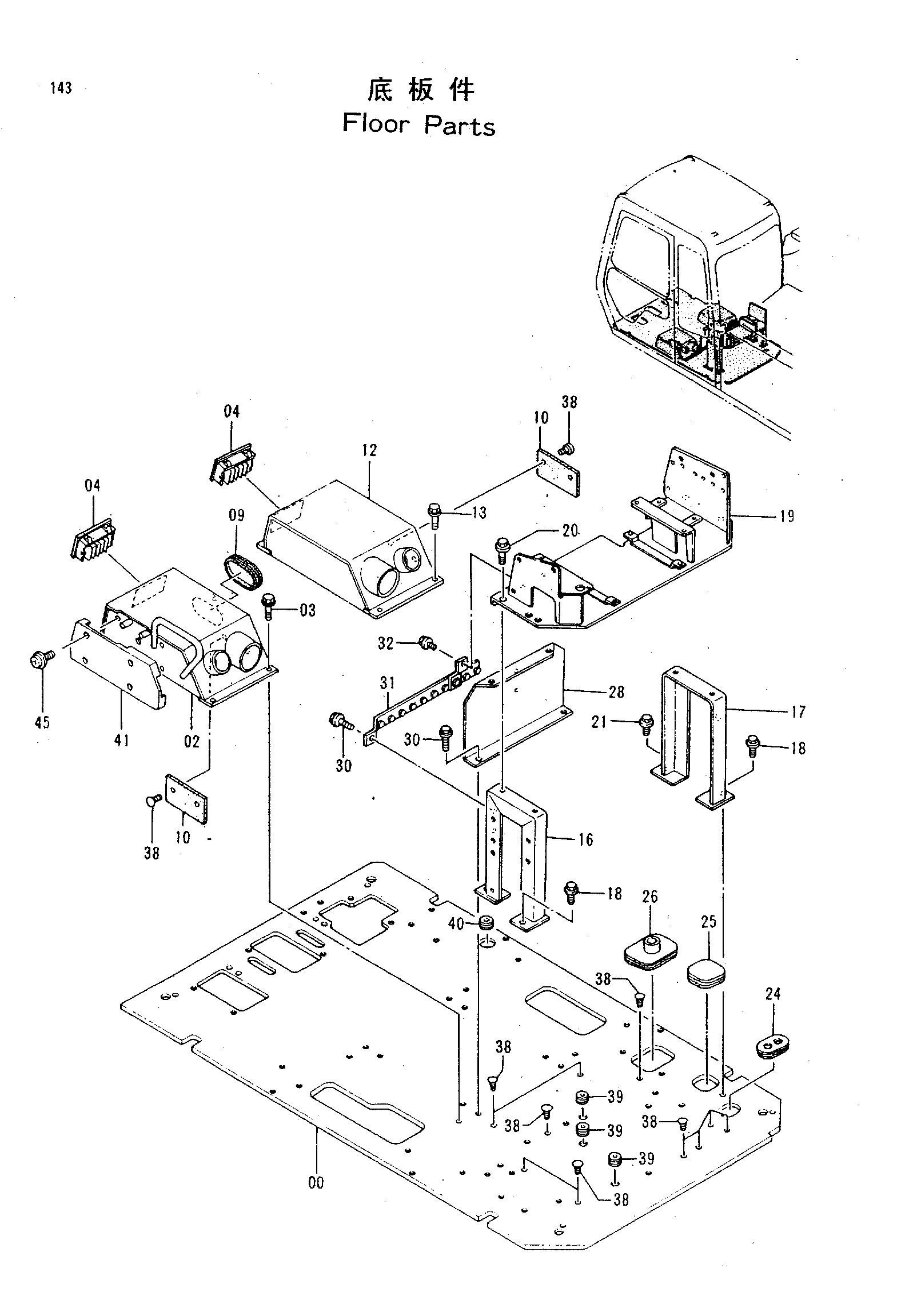

Заводская схема «Детали пола» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6014168H | Пластина | 1 |
| 02 | 6011824H | Короб | 1 |
| 03 | J011030H | Болт с шайбой | 4 |
| 04 | 4259639H | Решётка | 2 |
| 09 | 4280565H | Резиновая втулка | 1 |
| 10 | 4287258H | Резиновая прокладка | 2 |
| 12 | 7024363H | Короб | 1 |
| 13 | J011030H | Болт с шайбой | 4 |
| 16 | 8056790H | Опора | 1 |
| 17 | 8056789H | Опора | 1 |
| 18 | J011030H | Болт с шайбой | 3 |
| 19 | 6013491H | Кронштейн | 1 |
| 20 | J011020H | Болт с шайбой | 4 |
| 21 | J021030H | Болт с шайбой | 1 |
| 24 | 4276794H | Резиновая втулка | 1 |
| 25 | 4205080H | Резиновая втулка | 1 |
| 26 | 4276792H | Резиновая втулка | 1 |
| 28 | 8056791H | Пластина | 1 |
| 30 | J011030H | Болт с шайбой | 3 |
| 31 | 8058561H | Кронштейн | 1 |
| 32 | J010816H | Болт с шайбой | 1 |
| 38 | 4280359H | Зажим | 15 |
| 39 | 4205084H | Резиновая втулка | 3 |
| 40 | 4288445H | Втулка | 1 |
| 41 | 1016676H | Крышка | 1 |
| 45 | J680645H | Винт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
