042: Топливный насос и трубопровод — HITACHI EX300-3HHE

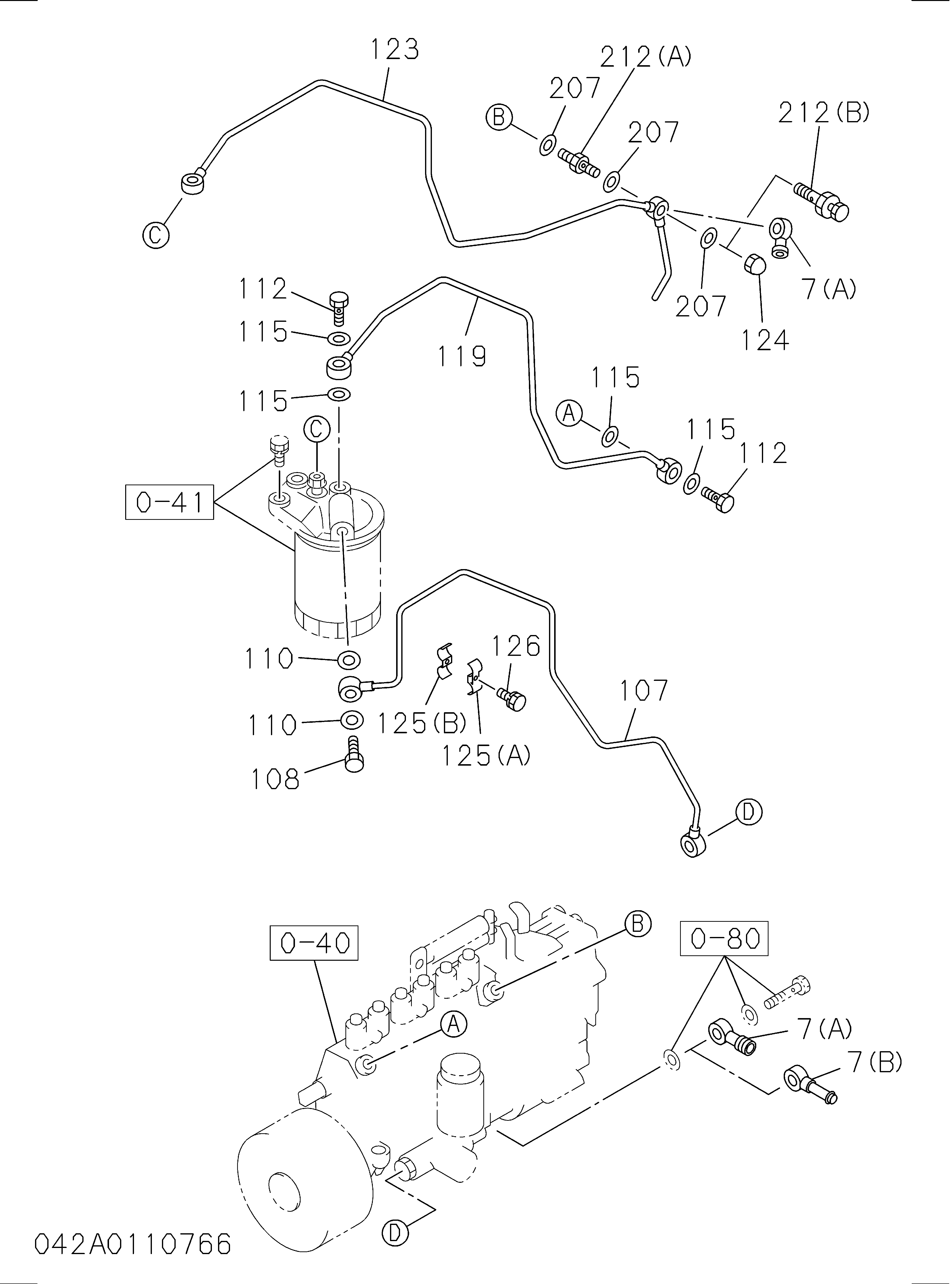

Заводская схема «042: Топливный насос и трубопровод» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 089(A) | 9091505080 | Шайба LK, кронштейн | 6 |
| 089(A) | 0915105080 | Шайба LK, кронштейн | 6 |
| 089(B) | 9091505100 | Шайба LK, кронштейн | 2 |
| 089(B) | 0915105100 | Шайба LK, кронштейн | 2 |
| 107 | 1154150020 | Трубка топливный, подающий насос TO топливный фильтр | 1 |
| 108 | 1096750860 | Болт соединение, топливный фильтр | 1 |
| 110 | 1096300850 | Прокладка соединение болт, топливный трубка | 2 |
| 112 | 1096750860 | Болт соединение, топливный фильтр | 2 |
| 115 | 1096300850 | Прокладка соединение болт, топливный трубка | 4 |
| 117 | 9095250250 | Зажим топливный трубка | 1 |
| 117 | 0952350250 | Зажим топливный трубка | 1 |
| 118 | 0500408200 | Болт зажим, топливный трубка | 1 |
| 118 | 0505408200 | Болт зажим, топливный трубка | 1 |
| 119 | 1154150030 | Трубка топливный, топливный фильтр TO впрыск насос | 1 |
| 123 | 1154150051 | Трубка топливный, топливный фильтр леак OFF | 1 |
| 123 | 1154162090 | Трубка топливный, топливный фильтр леак OFF | 1 |
| 124 | 1094680021 | Гайка колпачок, топливный трубка | 1 |
| 125(A) | 9097161140 | Зажим топливный трубка | 2 |
| 125(B) | 9097161240 | Зажим топливный трубка | 2 |
| 126 | 0500406250 | Болт зажим, топливный трубка | 2 |
| 126 | 0505406250 | Болт зажим, топливный трубка | 2 |
| 207 | 1096300850 | Прокладка проушина болт | 3 |
| 212(A) | 1132600011 | Клапан оверфлов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
