Основной трубопроводы(1) — HITACHI EX300-3HHE

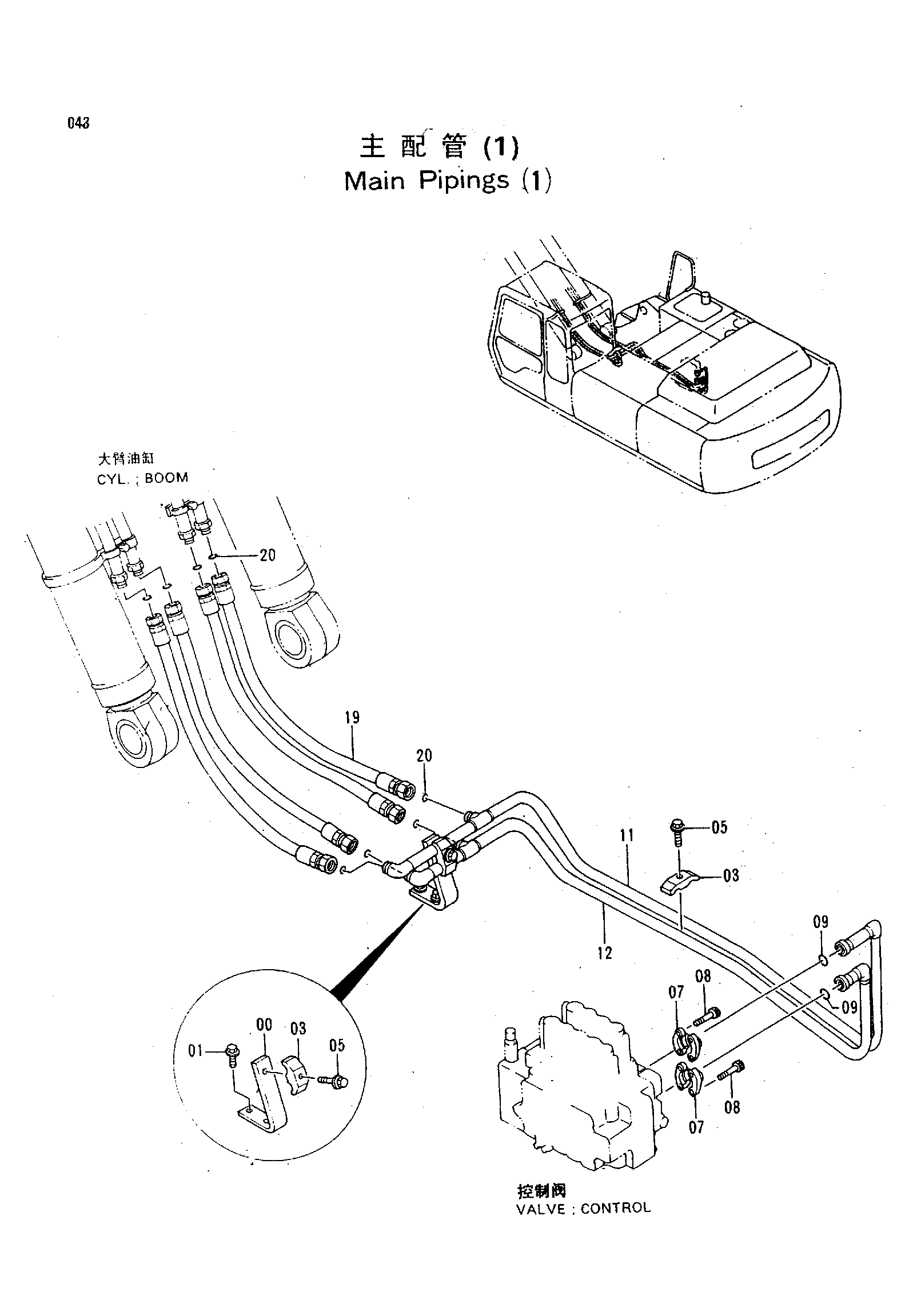

Заводская схема «Основной трубопроводы(1)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4206060H | Опора | 1 |
| 01 | J011230H | Болт с шайбой | 2 |
| 03 | 4189860H | Хомут трубки | 2 |
| 05 | J011265H | Болт с шайбой | 2 |
| 07 | 986910H | Разъёмный фланец | 4 |
| 08 | M341030H | Болт с внутренним шестигранником | 8 |
| 09 | 971489H | Уплотнительное кольцо | 2 |
| 11 | 8056545H | Трубка | 1 |
| 12 | 8056546H | Трубка | 1 |
| 19 | 4314976H | Шланг | 4 |
| 20 | 4187328H | Уплотнительное кольцо | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
