Насосный агрегат — HITACHI EX300-3HHE

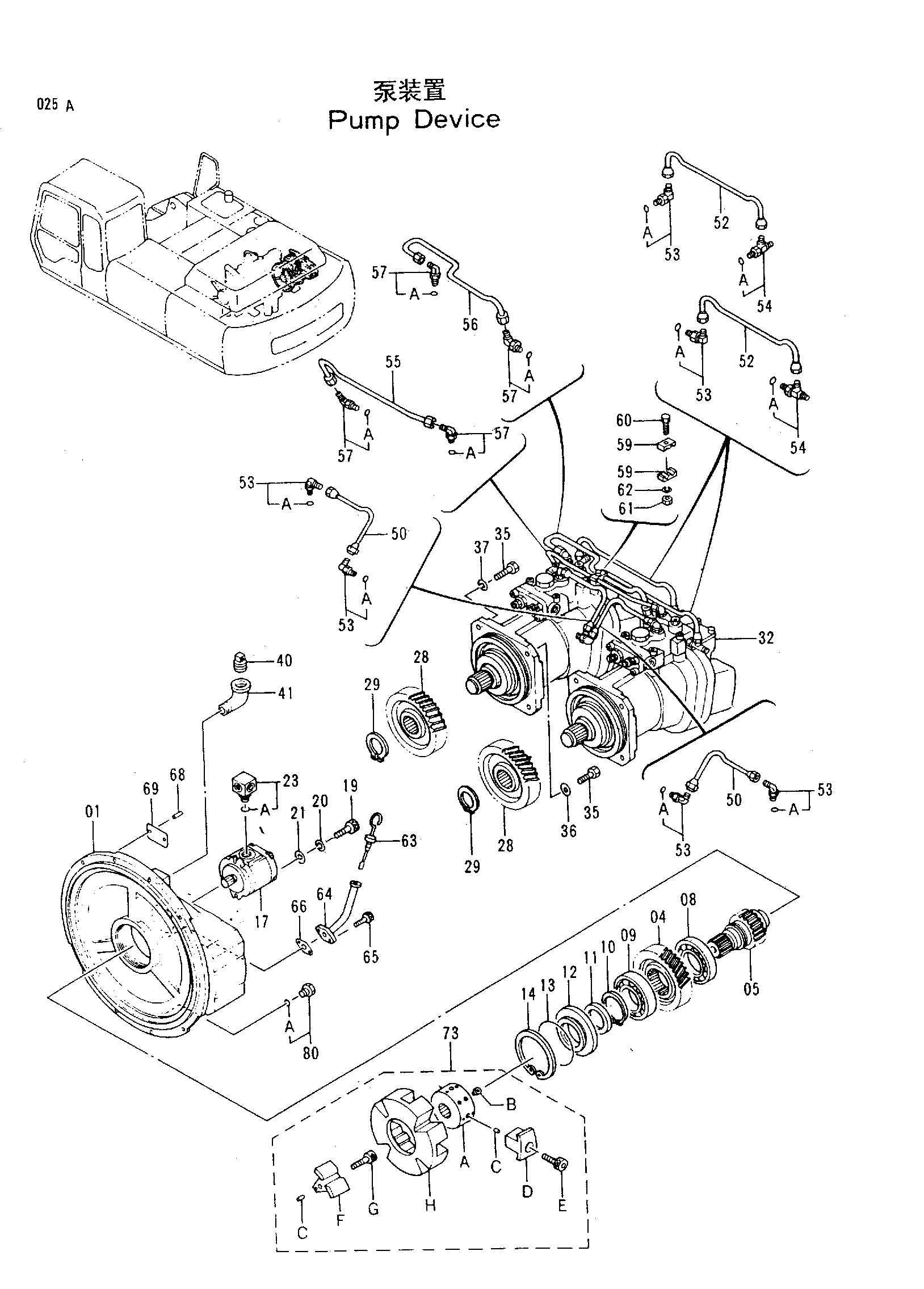

Заводская схема «Насосный агрегат» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9121942H | Насос двойной в сборе | 1 | |
| 01 | 1019268H | Корпус шестерня | 1 |
| 04 | 3035852H | Шестерня центральный | 1 |
| 05 | 3038090H | Вал центральный | 1 |
| 08 | 4023596H | Шариковый подшипник | 1 |
| 09 | 4198787H | Шариковый подшипник | 1 |
| 10 | 4191219H | Стопорное кольцо | 1 |
| 11 | 4179833H | Масляное уплотнение | 1 |
| 12 | 3033593H | Крышка трансмиссия | 1 |
| 13 | 4179834H | Уплотнительное кольцо | 1 |
| 14 | 991733H | Стопорное кольцо | 1 |
| 17 | 4181700H | Шестерённый насос | 1 |
| 19 | M341028H | Болт с внутренним шестигранником | 2 |
| 20 | 984054H | Пружинная шайба | 2 |
| 21 | A590110H | Плоская шайба | 2 |
| 23 | 4191974H | Адаптер | 1 |
| 23A | 4506418H | Уплотнительное кольцо | 1 |
| 28 | 3035853H | Шестерня привод | 2 |
| 29 | 991345H | Стопорное кольцо | 2 |
| 32 | 9121943H | Насос одинарный | 2 |
| 35 | M211645H | Болт | 8 |
| 36 | 4126090H | Уплотнительная шайба | 4 |
| 37 | A590916H | Пружинная шайба | 4 |
| 40 | 4234782H | Пробка | 1 |
| 41 | 94-0649H | Угловой штуцер | 1 |
| 50 | 4192946H | Трубка | 2 |
| 52 | 4192947H | Трубка | 2 |
| 53 | 4179837H | Штуцер трубки | 6 |
| 53A | 957366H | Уплотнительное кольцо | 1 |
| 54 | 4203485H | Штуцер трубки | 2 |
| 54A | 957366H | Уплотнительное кольцо | 1 |
| 55 | 3036249H | Трубка | 1 |
| 56 | 3036486H | Трубка | 1 |
| 57 | 4118499H | Штуцер трубки | 4 |
| 57A | 957366H | Уплотнительное кольцо | 1 |
| 59 | 4179843H | Хомут | 2 |
| 60 | J900828H | Болт | 1 |
| 61 | M500807H | Гайка | 1 |
| 62 | A590908H | Пружинная шайба | 1 |
| 63 | 4242263H | Указатель уровня | 1 |
| 64 | 4242262H | Трубка | 1 |
| 65 | M340816H | Болт с внутренним шестигранником | 2 |
| 66 | 4243160H | Манжета | 1 |
| 68 | M492564H | Приводной винт | 2 |
| 69 | 3065861H | Информационная табличка | 1 |
| 73 | 4191663H | Муфта | 1 |
| 73A | 4216945H | HUB | 1 |
| 73B | 4183170H | Установочный винт | 2 |
| 73C | 4101345H | Пружинный штифт | 12 |
| 73D | 4216947H | Вставка | 4 |
| 73E | 4216949H | Болт с внутренним шестигранником | 4 |
| 73F | 4216946H | Вставка | 4 |
| 73G | 4216948H | Болт с внутренним шестигранником | 4 |
| 73H | 4216944H | Муфта | 1 |
| 80 | 9089486H | Пробка | 1 |
| 80A | 4509180H | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
