Гусеничная цепь 800G (стд.тракк) — HITACHI EX300-3HHE

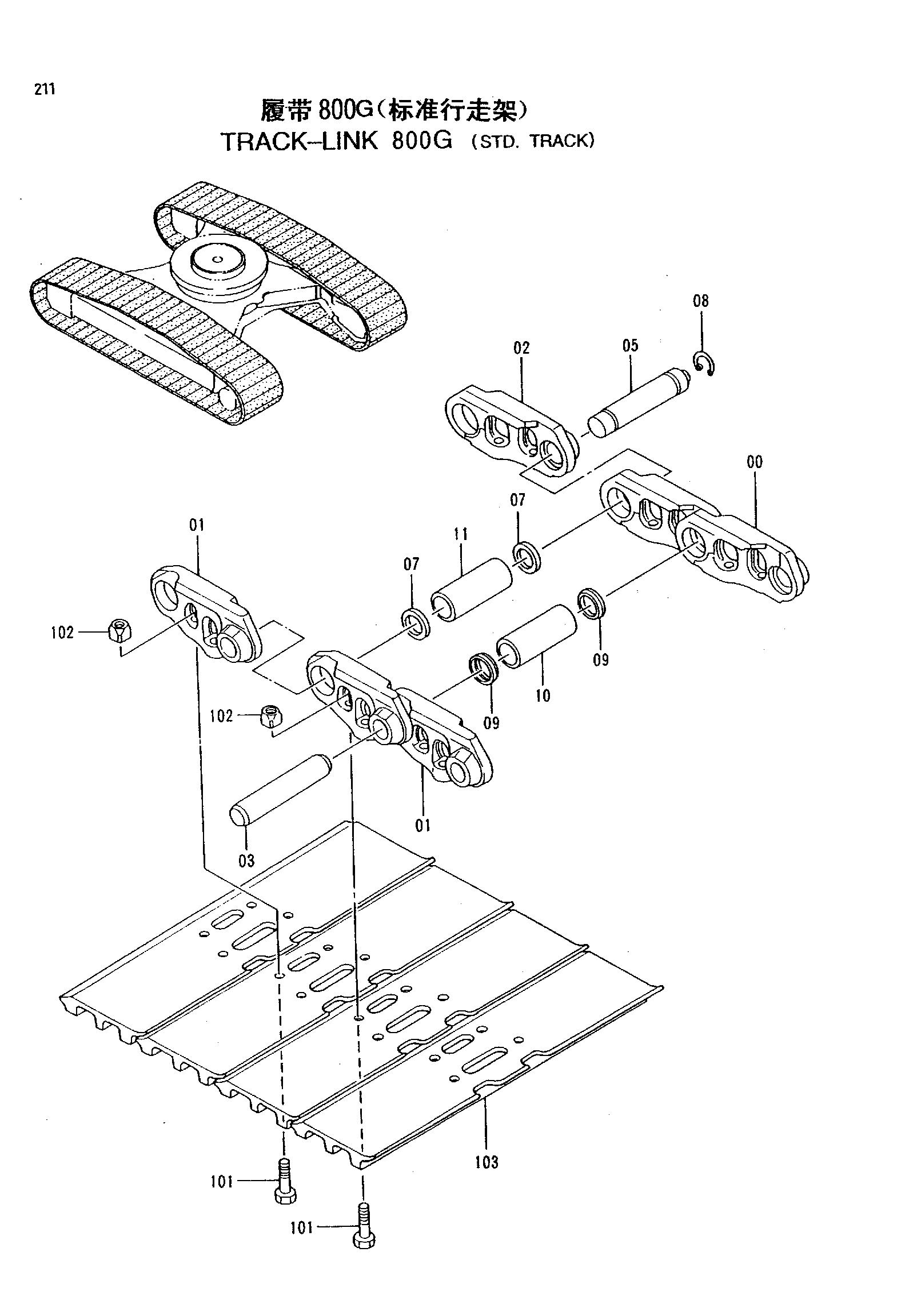

Заводская схема «Гусеничная цепь 800G (стд.тракк)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9115173H | Гусеничная цепь в сборе | 2 | |
| 00-11 | 9114840H | Гусеничная цепь в сборе | 1 |
| 00 | 1015705H | Гусеничная цепь B | 46 |
| 01 | 1015706H | Гусеничная цепь B | 47 |
| 02 | 3052405H | Гусеничная цепь M | 1 |
| 03 | 4336499H | Палец | 46 |
| 05 | 4336501H | Соединительный палец | 1 |
| 07 | 4264458H | Втулка | 2 |
| 08 | 4186653H | Кольцо | 1 |
| 09 | 4350562H | Уплотнение | 92 |
| 10 | 3069392H | Втулка | 46 |
| 11 | 3069393H | Соединительная втулка | 1 |
| 101 | 4143721H | Болт | 188 |
| 102 | 3060205H | Гайка | 188 |
| 103 | 2016578H | Башмак грунтозацеп | 47 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
