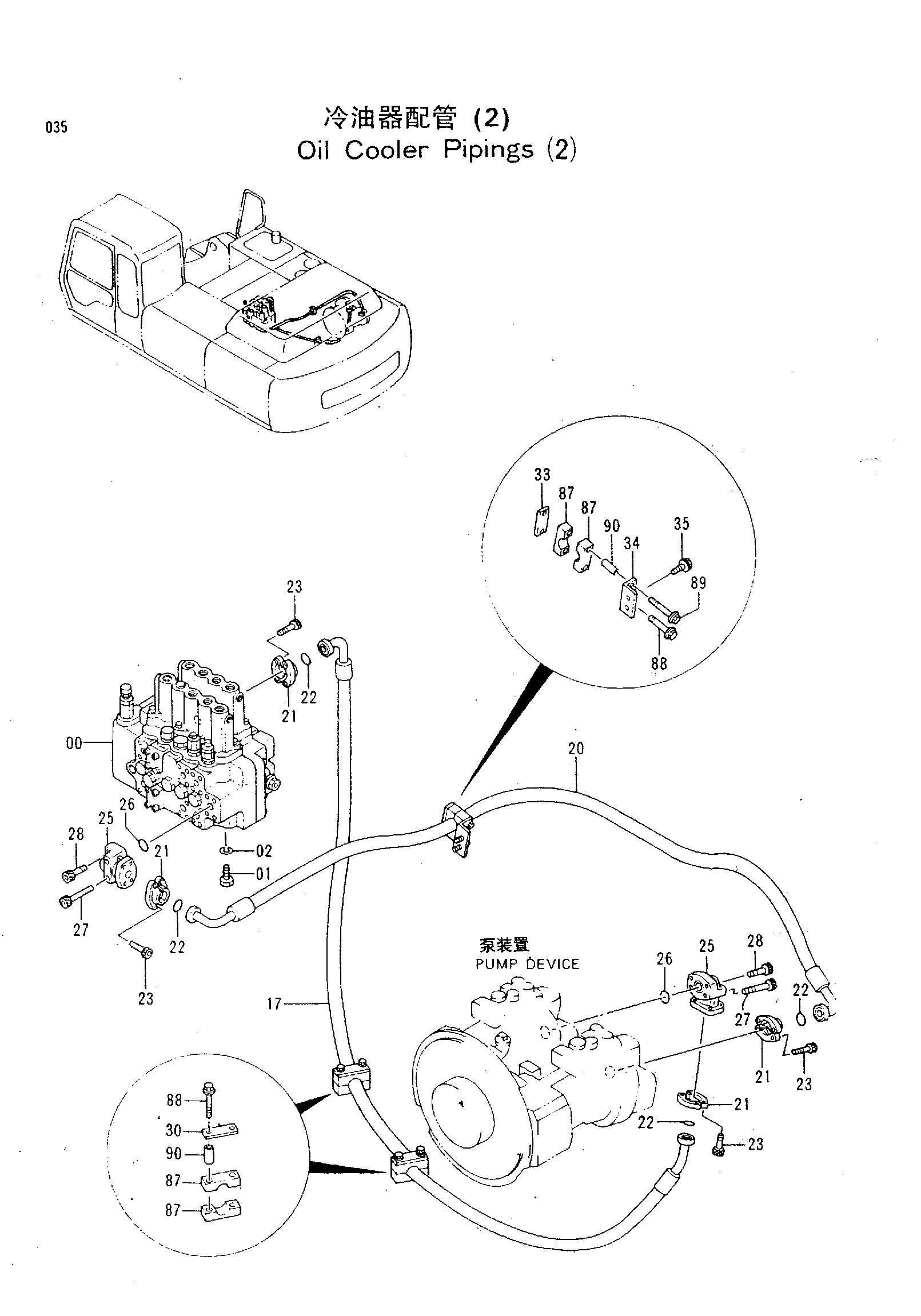

Масляный радиатор трубопроводы(2) — HITACHI EX300-3HHE
Заводская схема «Масляный радиатор трубопроводы(2)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4314749H | Гидрораспределитель | 1 |
| 01 | J901635H | Болт | 4 |
| 02 | A590916H | Пружинная шайба | 4 |
| 17 | 4319146H | Шланг | 1 |
| 20 | 4314382H | Шланг | 1 |
| 21 | 4085560H | Разъёмный фланец | 8 |
| 22 | 966993H | Уплотнительное кольцо | 4 |
| 23 | M341240H | Болт с внутренним шестигранником | 16 |
| 25 | 2035088H | Коллектор | 2 |
| 26 | A811035H | Уплотнительное кольцо | 2 |
| 27 | M341280H | Болт с внутренним шестигранником | 4 |
| 28 | M341245H | Болт с внутренним шестигранником | 4 |
| 30 | 4195494H | Пластина | 2 |
| 33 | 4255264H | Седло винта | 1 |
| 34 | 4311350H | Кронштейн | 1 |
| 35 | J011022H | Болт с шайбой | 2 |
| 87 | 4323361H | Хомут | 6 |
| 88 | J011090H | Болт с шайбой | 5 |
| 89 | J011000H | Болт с шайбой | 1 |
| 90 | 4323362H | Проставка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
