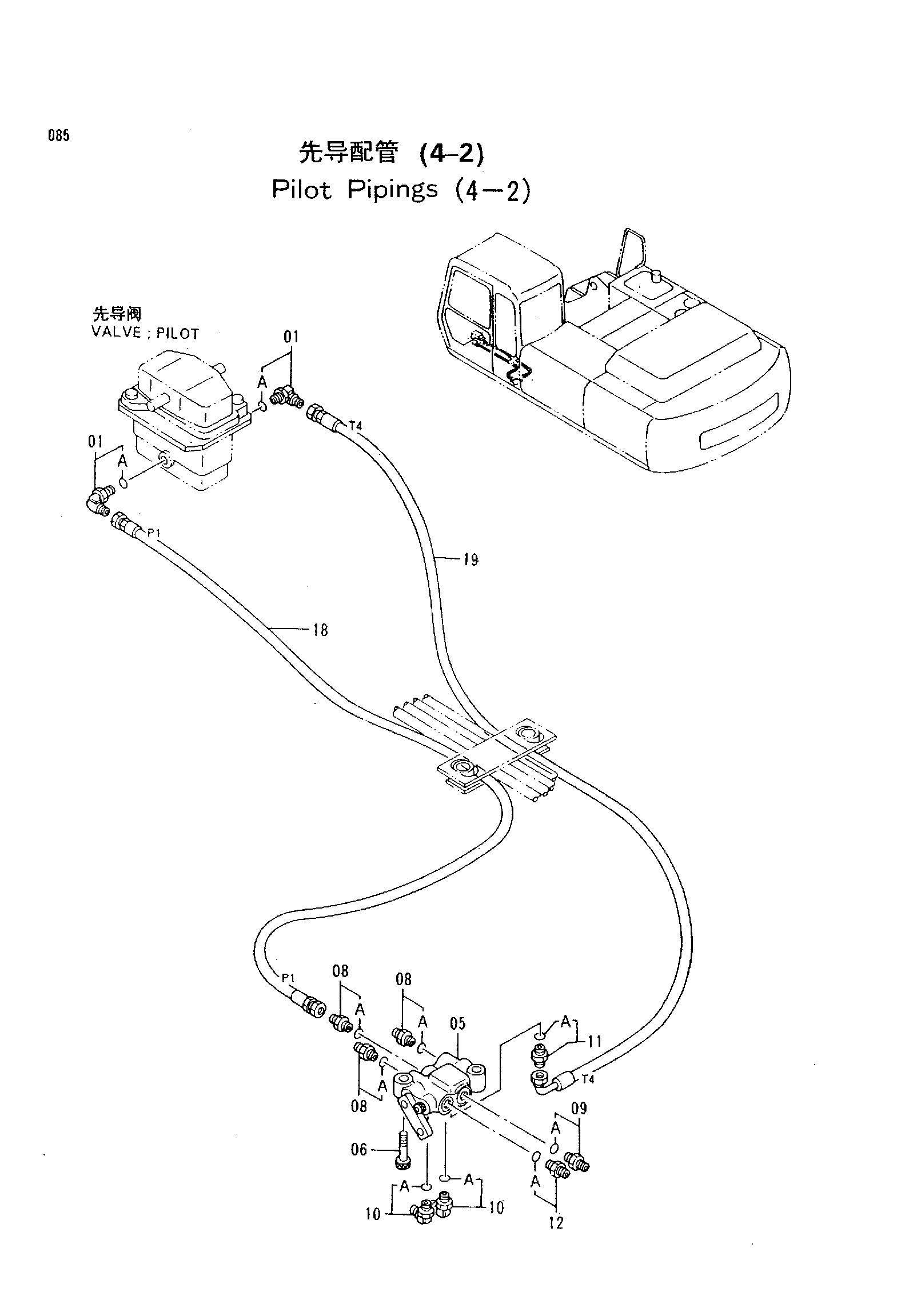

Пилотный трубопроводы(4-2) — HITACHI EX300-3HHE
Заводская схема «Пилотный трубопроводы(4-2)» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434H | Угловой штуцер | 2 |
| 01A | 957366H | Уплотнительное кольцо | 1 |
| 05 | 4254611H | Запорный клапан | 1 |
| 06 | M341045H | Болт с внутренним шестигранником | 2 |
| 08 | 4261938H | Фильтр | 3 |
| 08A | 4509180H | Уплотнительное кольцо | 1 |
| 09 | 4200466H | Адаптер | 1 |
| 09A | 4509180H | Уплотнительное кольцо | 1 |
| 10 | 4154671H | Угловой штуцер | 2 |
| 10A | 4509180H | Уплотнительное кольцо | 1 |
| 11 | 4200466H | Адаптер | 1 |
| 11A | 4509180H | Уплотнительное кольцо | 1 |
| 12 | 4198407H | Адаптер | 1 |
| 12A | 4509180H | Уплотнительное кольцо | 1 |
| 18 | 4215624H | Нейлоновый шланг (P1) | 1 |
| 19 | 4281530H | Нейлоновый шланг (T4) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
