Выключатель короб — HITACHI EX300-3HHE

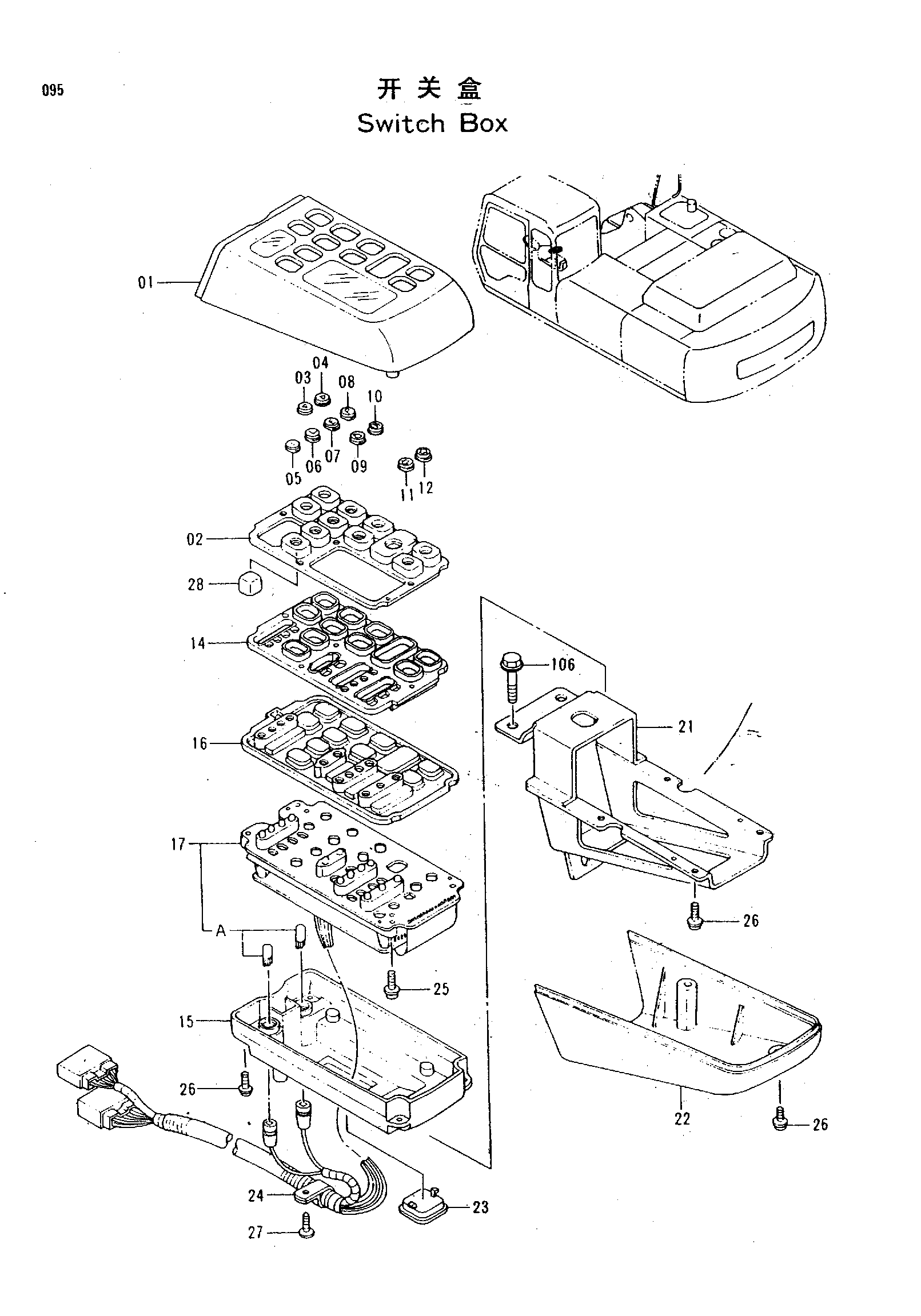

Заводская схема «Выключатель короб» для HITACHI EX300-3HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-28 | 4331397H | Короб выключатель | 1 |
| 01 | 4311903H | Корпус | 1 |
| 02 | 4311904H | Выключатель резиновый | 1 |
| 03 | 4297090H | Панель | 1 |
| 04 | 4297091H | Панель | 1 |
| 05 | 4297092H | Панель | 1 |
| 06 | 4297093H | Панель | 1 |
| 07 | 4297094H | Панель | 1 |
| 08 | 4297095H | Панель | 1 |
| 09 | 4297096H | Панель | 1 |
| 10 | 4297097H | Панель | 1 |
| 11 | 4297098H | Панель | 1 |
| 12 | 4297099H | Панель | 1 |
| 14 | 4311905H | Корпус | 1 |
| 15 | 4297113H | Корпус | 1 |
| 16 | 4297112H | Выключатель резиновый | 1 |
| 17 | 4342048H | Плата в сборе | 1 |
| 17A | 4297110H | Фонарь | 2 |
| 21 | 4297107H | Кронштейн | 1 |
| 22 | 4297106H | Крышка | 1 |
| 23 | 4297105H | Колпачок | 1 |
| 24 | 4297104H | Хомут | 1 |
| 25 | 4297103H | Винт | 4 |
| 26 | 4297102H | Винт | 12 |
| 27 | 4297101H | Винт | 1 |
| 28 | 4311599H | Проставка | 10 |
| 106 | J020816H | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-3HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
